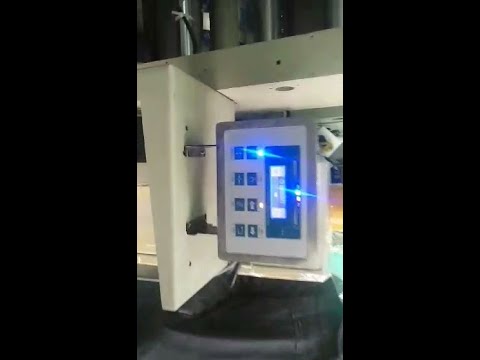

  • EPC-A10 servo web guide system PS-260 color mark sensor demo
  • EPC-A10 ウェブガイドコントローラーキット（エッジ・ライン・センター位置合わせ用）
  • PS-260 カラーマークセンサー（EPC-A10 ウェブガイドシステム用）
  • PD-204L150T サーボアクチュエータ（EPC-A10 エッジポジションコントロールシステム用）
  • EPC-A10 サーボウェブガイドコントローラ（ウェブ位置補正用）
  • EPC-A10 ウェブガイドシステム用コンポーネント（センサーアクチュエーター、電源ユニット付き）
  • エッジ追従、ライン追従、センター合わせに対応したサーボウェブガイドシステム
1 8

FMF

FMF EPC-A10 サーボウェブガイドシステム（カラーマークセンサー付き）

$692.59 USD
$0.00 USD $692.59 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。

Accepted secure payment methods

Mastercard Visa American Express PayPal Discover JCB Bank Transfer

EPC-A10 サーボウェブガイドシステム

本 EPC-A10 サーボウェブガイドシステムは、エッジ追従、ライン追従、およびセンター合わせ用途向けのウェブ位置制御キットとして供給されます。セットには、EPC-A10 コントローラ、PS-260 カラーマークセンサー、PD-204L150T サーボアクチュエータ、DC24V 電源、取付アクセサリ、ケーブル、および取扱説明書が含まれます。

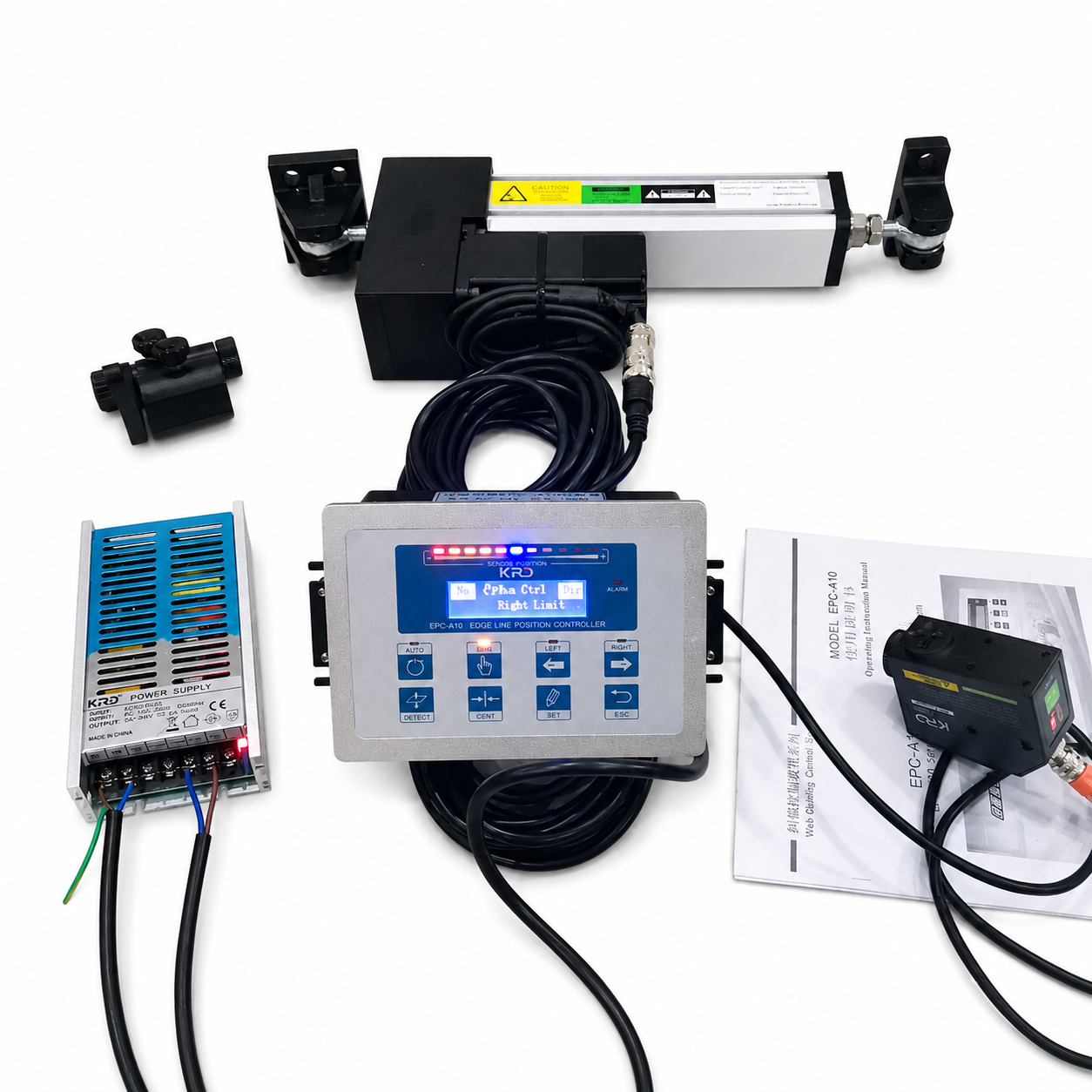

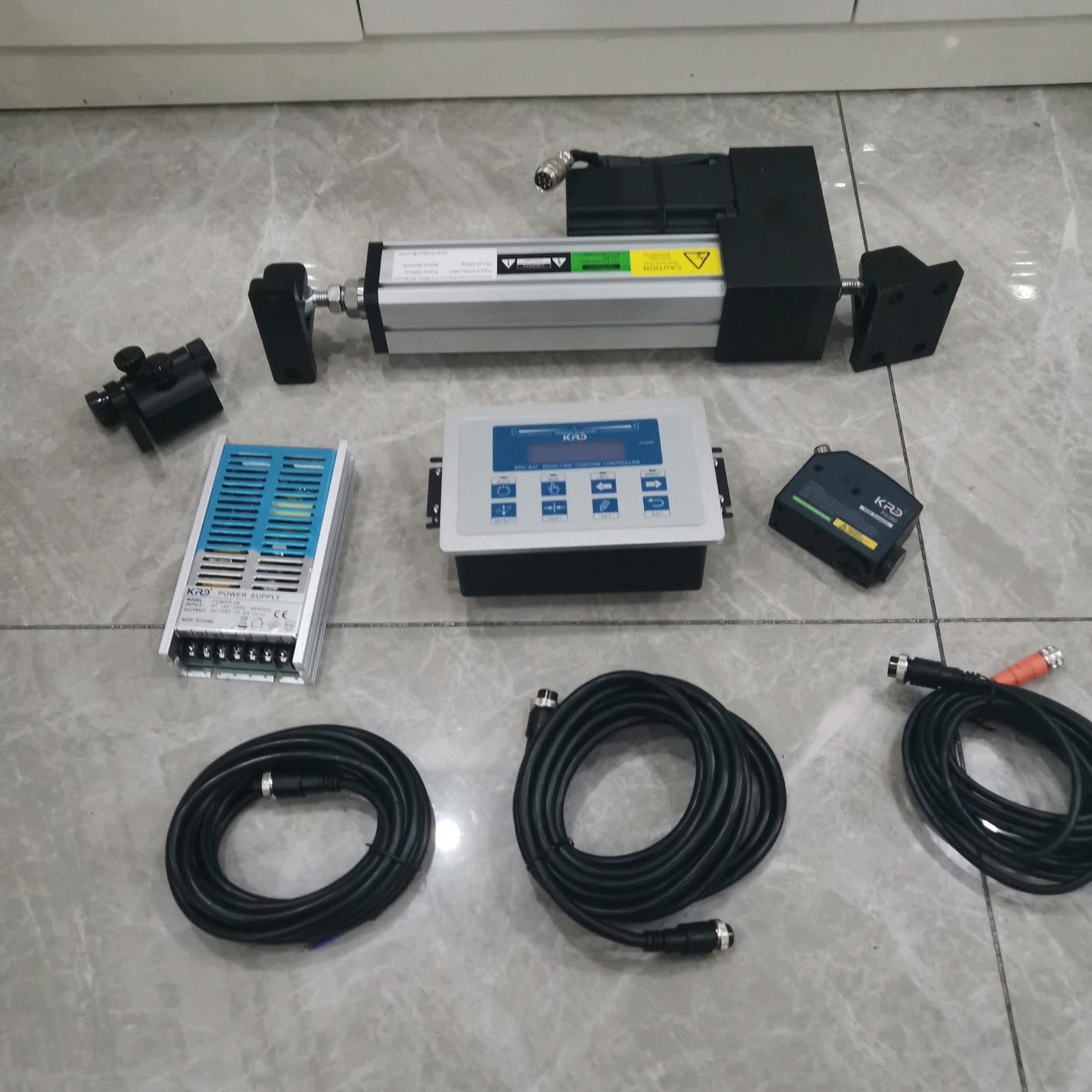

同梱品

  • EPC-A10 サーボウェブガイドコントローラ：1 台
  • PS-260 カラーマークセンサー：1 台
  • PD-204L150T サーボアクチュエータ（ストローク 150 mm）：1 台
  • DC スイッチング電源、AC 110-240V 入力、DC 24V 出力：1 台
  • 取付アクセサリおよびケーブル：1 セット
  • 取扱説明書：1 部

主な機能

  • エッジ追従、ライン追従、センター合わせの各ガイドモードに対応。
  • 付属の PS-260 カラーマークセンサーと連動し、用途に応じて光電センサー、超音波センサー、CCD センサーなど他のセンサー構成にも対応。
  • 材料のエッジ、印刷ライン、またはカラーマーク位置の補正が必要な連続ウェブガイド用途向けに設計。
  • オーバーシュートのない積分可変 PI 制御を採用した DC サーボドライバを使用。
  • 最大 10 グループの材料パラメータを保存し、段取り替えに対応。
  • メニュー言語は簡体字中国語、繁体字中国語、英語に対応。
  • Modbus 通信および PLC/HMI ネットワーク制御に対応。

技術仕様

部品 仕様

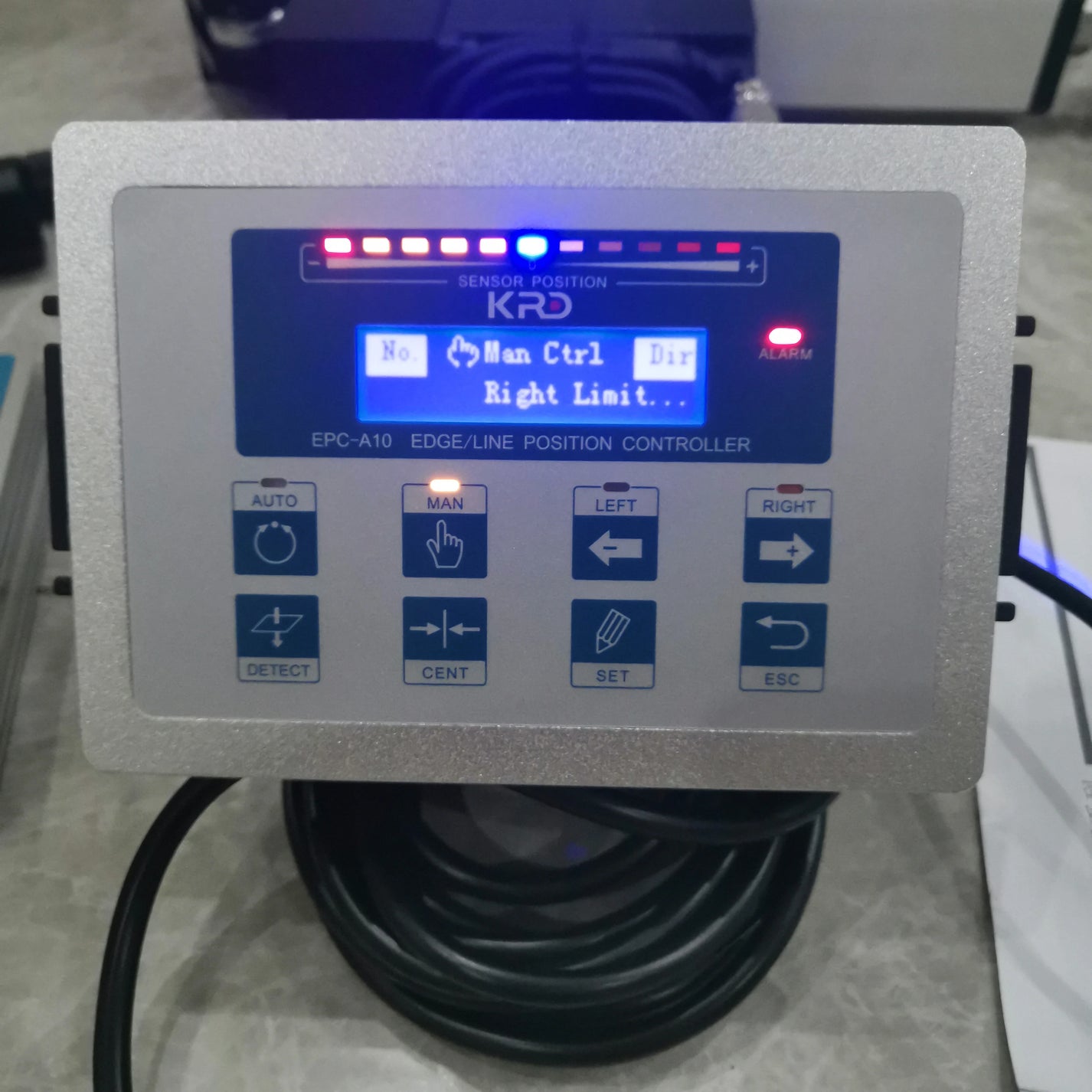

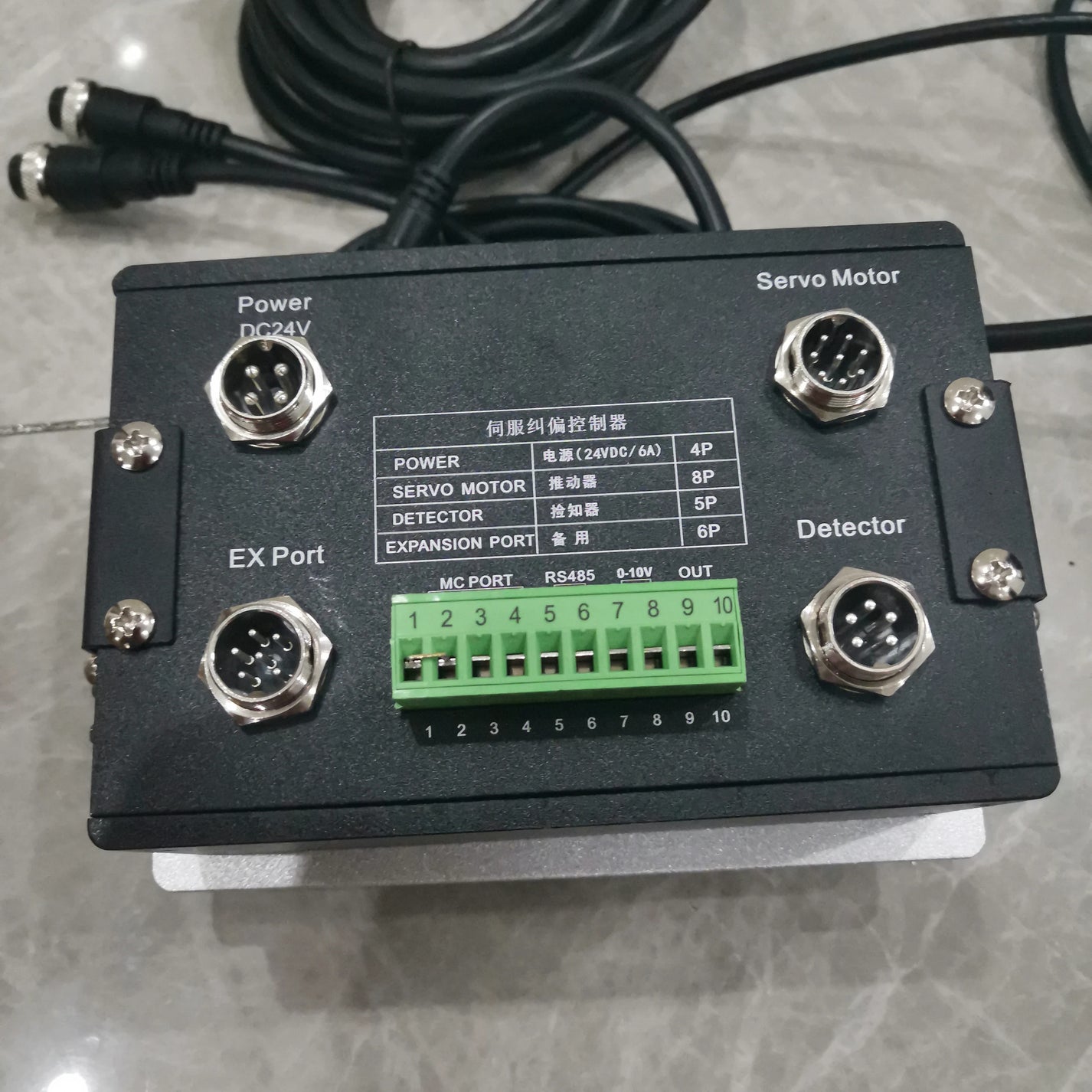

EPC-A10 コントローラ DC サーボドライバ、DC 24V / 5A 電源、24V PWM 出力、0.5 ms 応答時間、12-bit AD アナログサンプリング、動作温度 -10°C ～ +60°C、重量 1.2 kg。

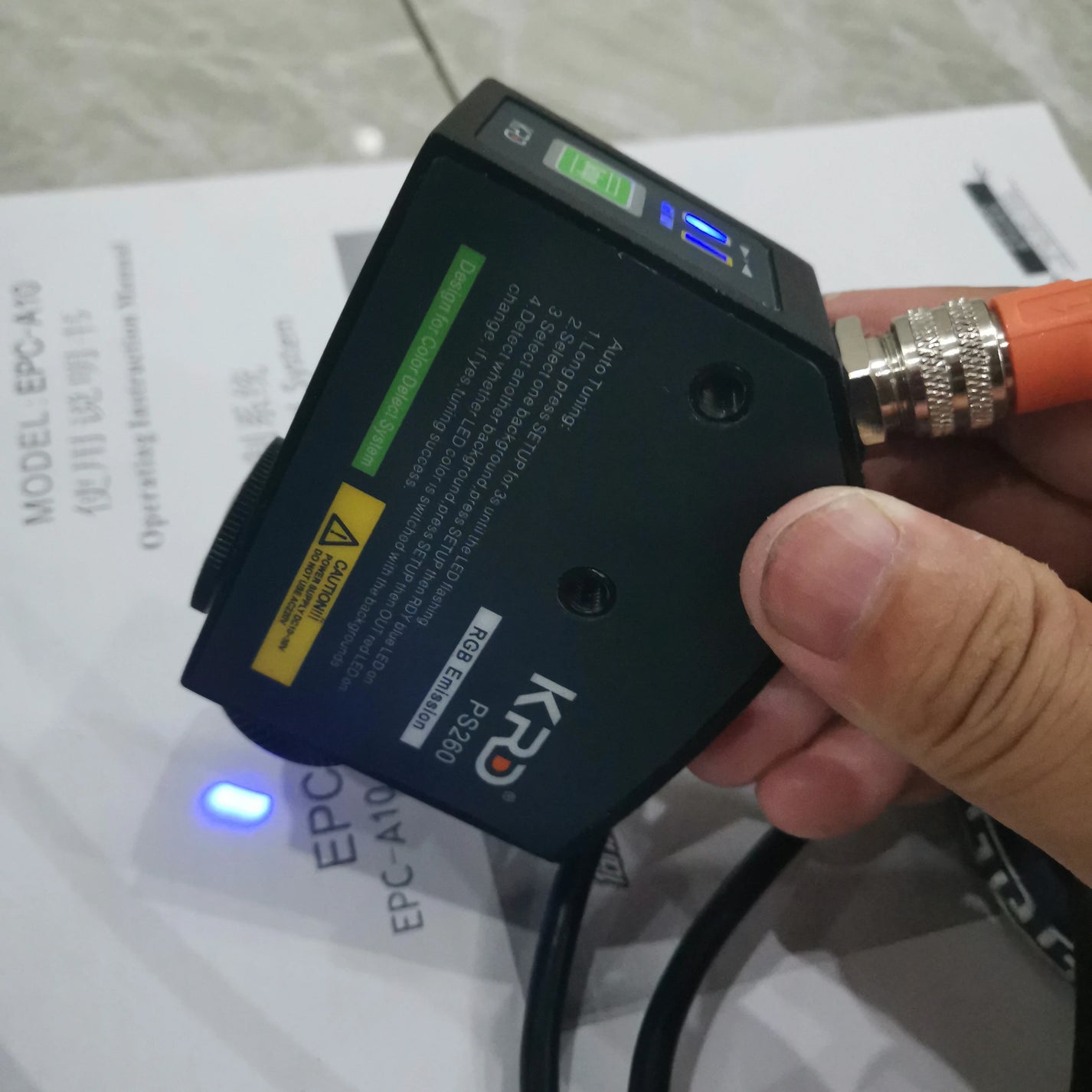

PS-260 カラーマークセンサー 10 ～ 30 VDC 電源、15 mm 動作距離、標準 15 mm レンズ使用時 ±-3 mm 被写界深度、MARK/BKGD 設定ボタン、アナログ 0-5V 出力信号。

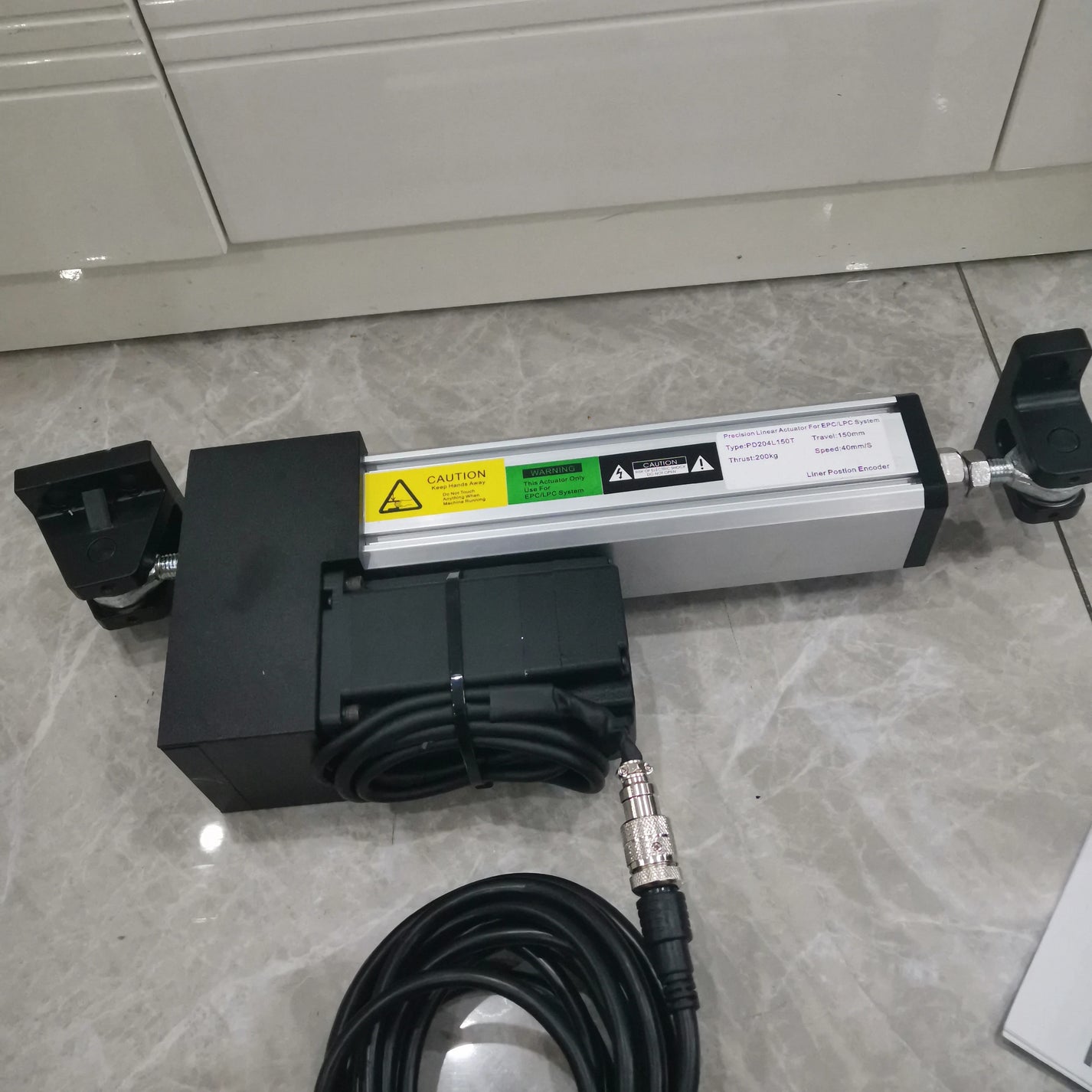

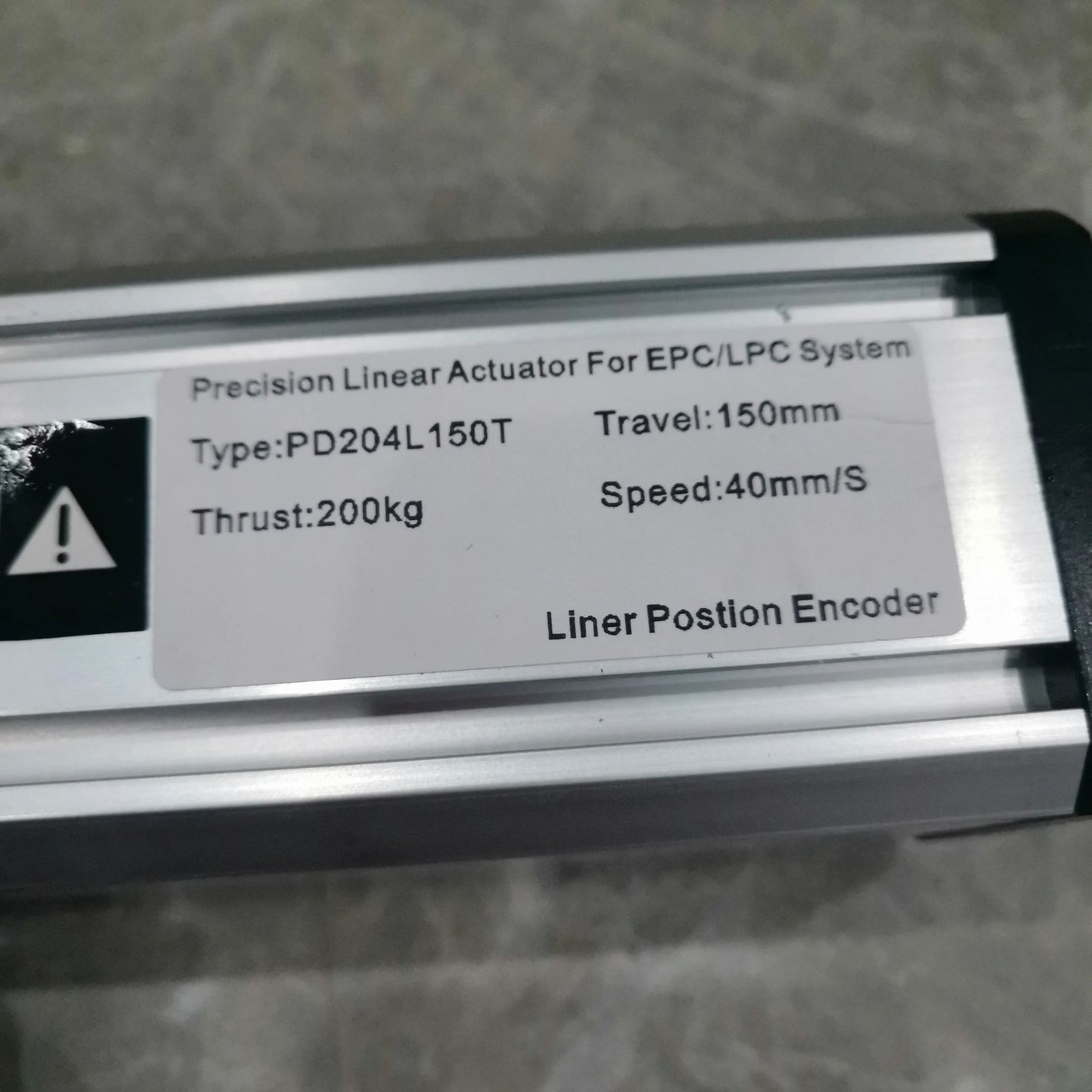

PD-204L150T アクチュエータ 最大推力 2000 N、駆動負荷 200 kg、ストローク範囲 150 mm（±-75 mm）、最大駆動速度 40 mm/s。

センサーおよび材料に関する注意事項

付属の PS-260 カラーマークセンサーは、カラーマーク、ライン、コントラストベースのウェブガイド作業に適しています。他のセンサータイプも構成可能で、透明フィルムや粉塵環境では超音波センサー、エッジやライン追跡には CCD や光電センサーが材料や設置状況に応じて選択されます。

ご注文前または既存の EPC システム交換前に、ウェブ材料、ガイドモード、センサータイプ、アクチュエータ負荷、ストローク要件、コントローラ配線をご確認ください。

一般的な用途

本システムは、包装、印刷、紙、繊維、金属シート、フィルム、自動化マテリアルハンドリングなど、移動する材料のエッジ、ライン、またはセンター位置補正が必要なウェブハンドリング装置で使用されます。

よくある質問

この EPC-A10 ウェブガイドシステムには何が含まれていますか？

キットには、EPC-A10 コントローラ、PS-260 カラーマークセンサー、PD-204L150T サーボアクチュエータ、DC24V 電源、取付アクセサリ、ケーブル、取扱説明書が含まれます。

対応するガイドモードは？

エッジ追従、ライン追従、センター合わせの各モードに対応します。

アクチュエータのストロークは？

付属の PD-204L150T アクチュエータのストローク範囲は 150 mm（±-75 mm）です。

他のセンサーを使用できますか？

はい。製品注記にある通り、光電センサー、超音波センサー、CCD センサー構成など、他のセンサーも利用可能です。別のセンサーを選択する前に、材料と追跡要件をご確認ください。
