FMF EPC-A12 EPC/LPC エッジ／ライン用ウェブガイドコントローラーキット、超音波／光電センサー、パッケージング・印刷フィルム用 PD-204L150T 150mm サーボアクチュエーター

$677.86 USD

~~$0.00 USD~~ $677.86 USD

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

1 unit sold

センサータイプ光電式超音波式

Accepted secure payment methods

EPC-A12 ウェブガイドコントローラーキットは、産業用ウェブ、ロール、ストリップの位置補正に使用します。本出品はシングルセンサーキットです。EPC-A12 コントローラー1台、選択したセンサー1台、PD-204L150T サーボアクチュエーター1台で構成されます。コントローラーはさまざまな補正構成で使用できますが、動作モードは接続するセンサーの信号、センサー数、アクチュエーターやガイドフレームのレイアウト、コントローラーの設定に依存します。

キット構成とモード選択

本製品キット：センサーは1台付属します。超音波センサーまたは光電センサーのいずれかを選択してください。
シングルエッジまたはシングルライン補正：シングルセンサー構成は通常、片側エッジガイドまたはシングルラインガイドに使用します。
センター補正または蛇行補正：通常、同種のセンサー2台と、対応するアクチュエーターまたはセンターガイドフレーム、およびセンサーブラケット2台が必要です。
コントローラーでセンサータイプを選択する必要があります：コントローラーメニューでは、超音波、光電、オプションのHCCD検出器を選択できます。本出品では超音波または光電のバリエーションのみを提供します。
EPC/LPC/CPC/SPCをセンサー単体の機能と誤解しないでください：これらはコントローラー、センサー入力、機械的設置、設定が連携して作り出す補正モードです。

補正モード

モード	意味	購入者が確認すべき事項
EPC	エッジ位置制御（エッジガイド）	選択したセンサーが材料のエッジを検出できる場合、通常はシングルセンサーキットで対応可能です。
LPC	ライン位置制御（ライン追跡）	検出可能なライン、マーク、または信号条件が必要です。シングルセンサーパッケージは、センサーと材料のセットアップが適切な場合にのみ使用できます。
CPC	センター位置制御（センターガイド）	通常、同種のセンサー2台と、対応するガイドフレームまたはアクチュエーターのレイアウトが必要です。デュアルセンサー構成をお問い合わせください。
SPC	蛇行位置制御（オフセットまたは蛇行補正）	通常、同種のセンサー2台、適切なアクチュエーターレイアウト、パラメーター設定が必要です。標準のシングルセンサーキットをご注文の前にお問い合わせください。

センサータイプの選択

センサーオプション	最適な用途	セットアップ上の注意

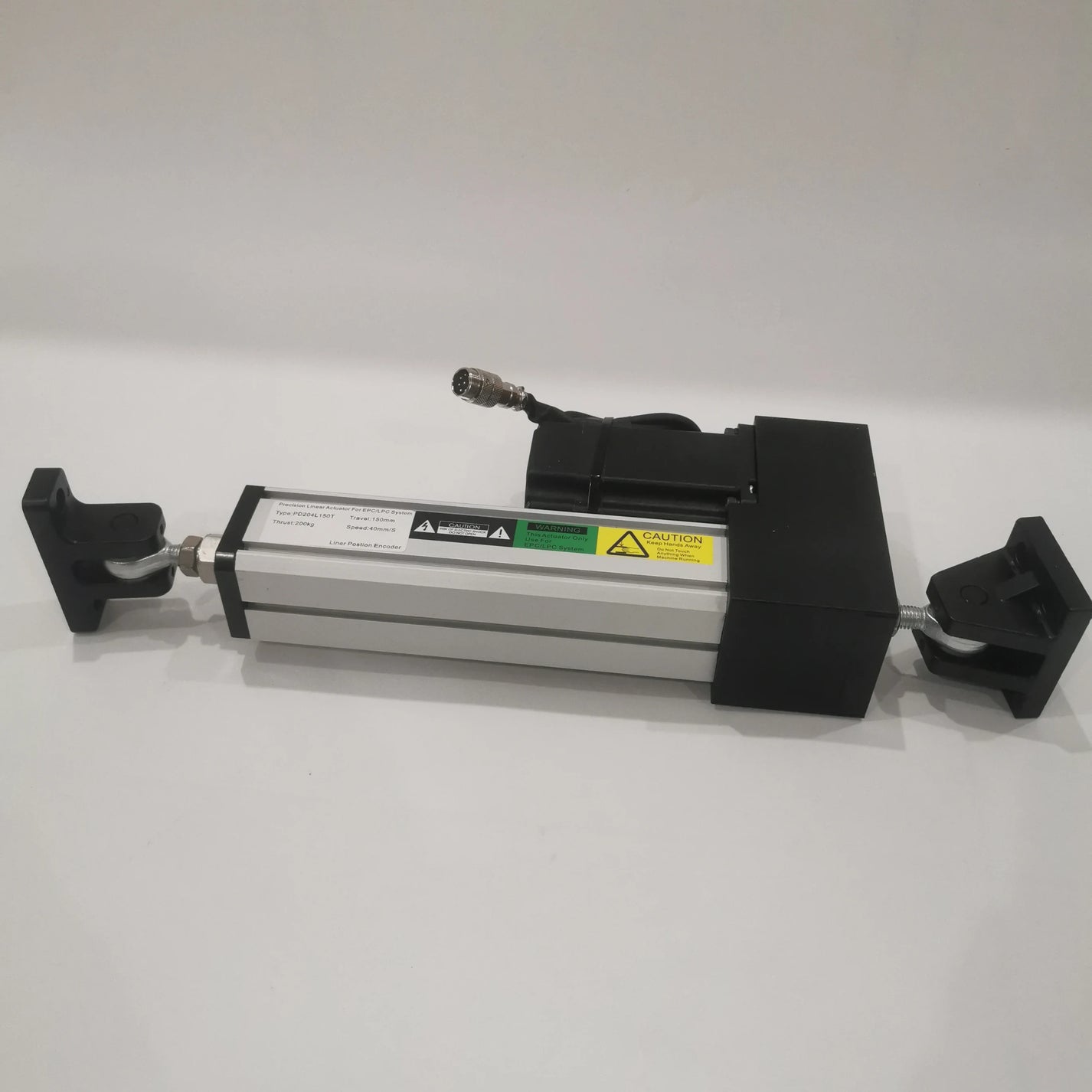

US-400S 超音波センサー	透明、不透明、および非常に透明な非通気性ウェブ材料（プラスチックフィルム、紙、箔など）のエッジガイド。	超音波検出は材料の透明度の影響を受けず、通常は透明度のキャリブレーションは不要です。布や不織布などの通気性または多孔質材料には適していません。

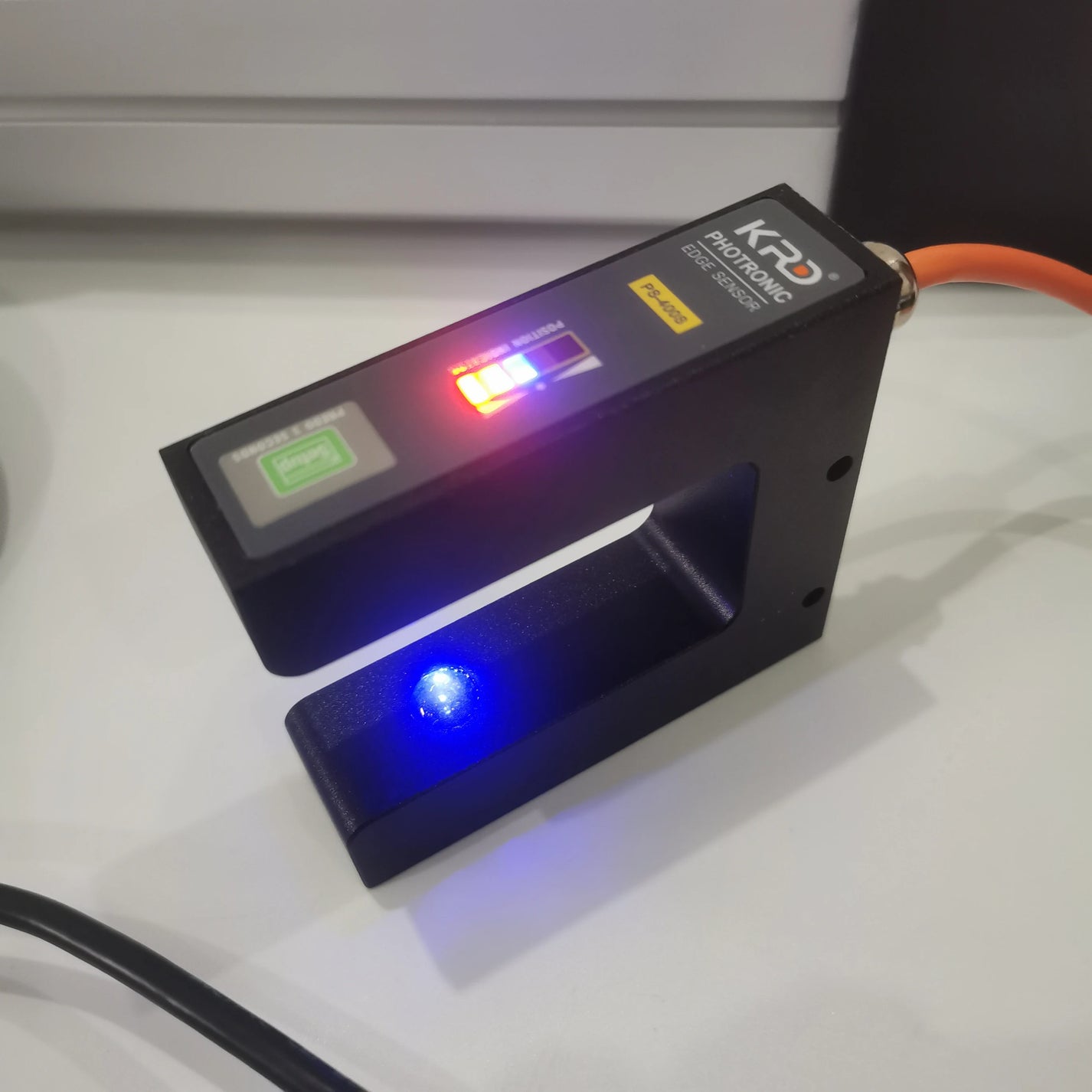

PS-400S 光電センサー	光電透過型検出により材料エッジを確実に検出できるエッジガイド。	光電検出は材料の色、透明度、反射率の影響を受けるため、材料ごとにキャリブレーションが必要です。不透明材料のエッジガイドに一般的に使用されます。
オプションのHCCDセンサー	ライン、パターン、コントラストエッジ、またはより複雑なターゲット追跡。	オプションのHCCD検出は、材料エッジ、コントラストエッジ、ライン、パターンターゲットを追跡できます。HCCDは別途見積もりがない限り本出品には含まれません。

コントローラーとアクチュエーターの仕様

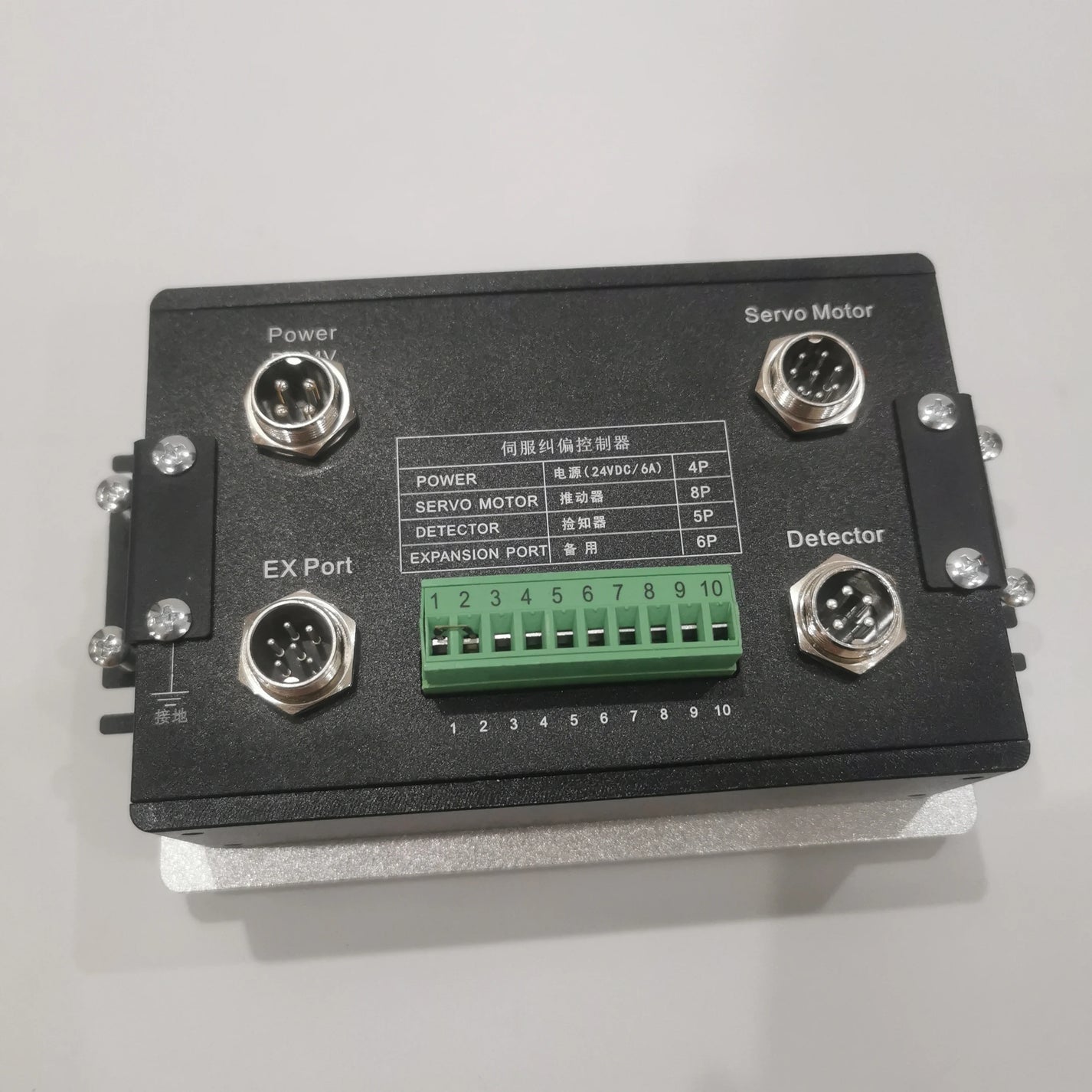

コントローラー電源：DC24 V～DC45 V、標準24 V。
センサー電源：DC12 V、最大350 mA。
アナログ入力：3チャンネル、0～5 V、20 KΩインピーダンス、12-bit ADC。
スイッチ入力：3 NPN入力。
補正応答時間：0.5 ms。
対応検出器タイプ選択：超音波、光電、オプションのHCCD。

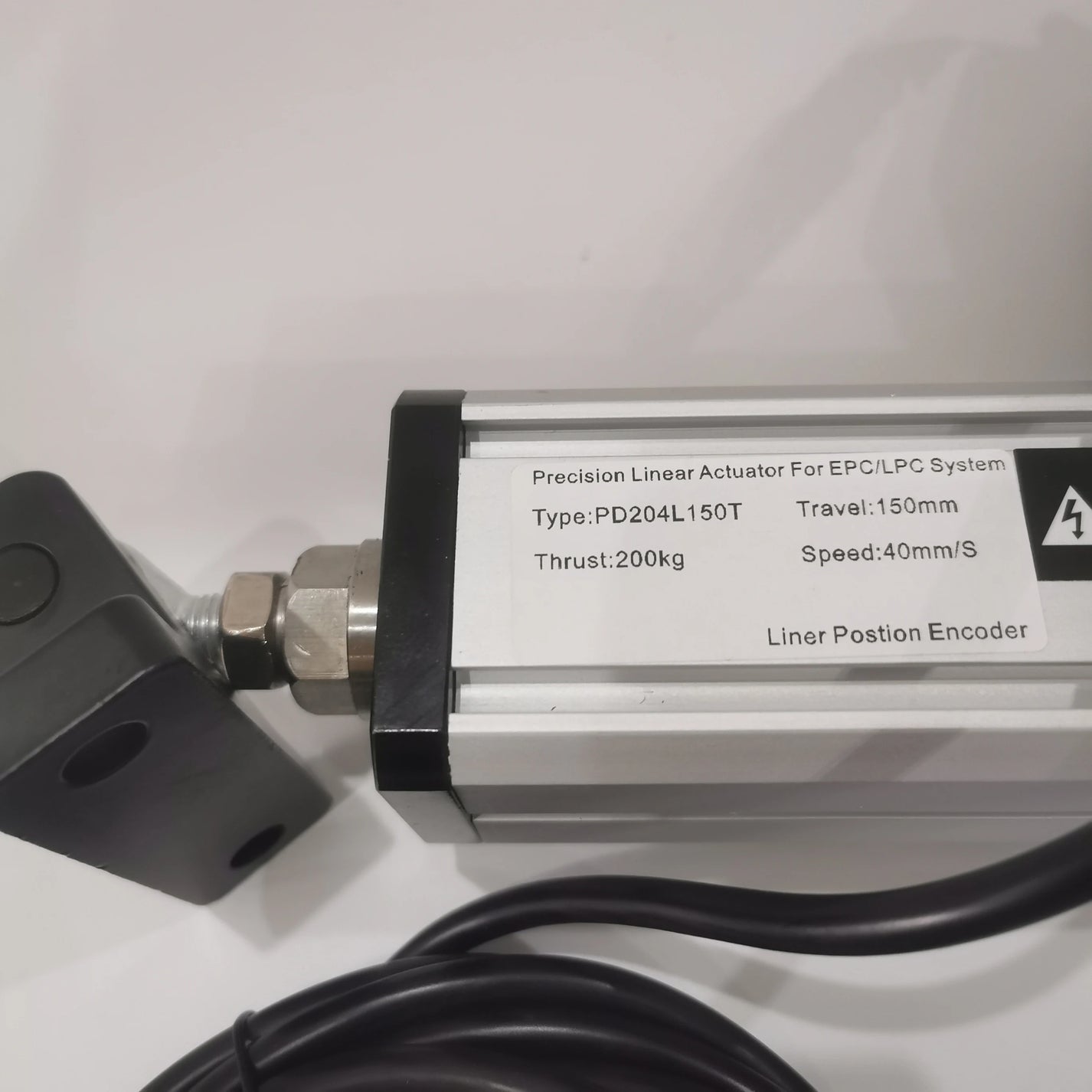

PD-204L150 アクチュエーターファミリー：ストローク150 mm、推力クラス2 kN、最大駆動速度40 mm/s、移動基準±-75 mm。
サーボアクチュエーター設計：ブラシレスDCサーボモーター、精密ボールねじ、エンコーダーベースの位置計算。

同梱品

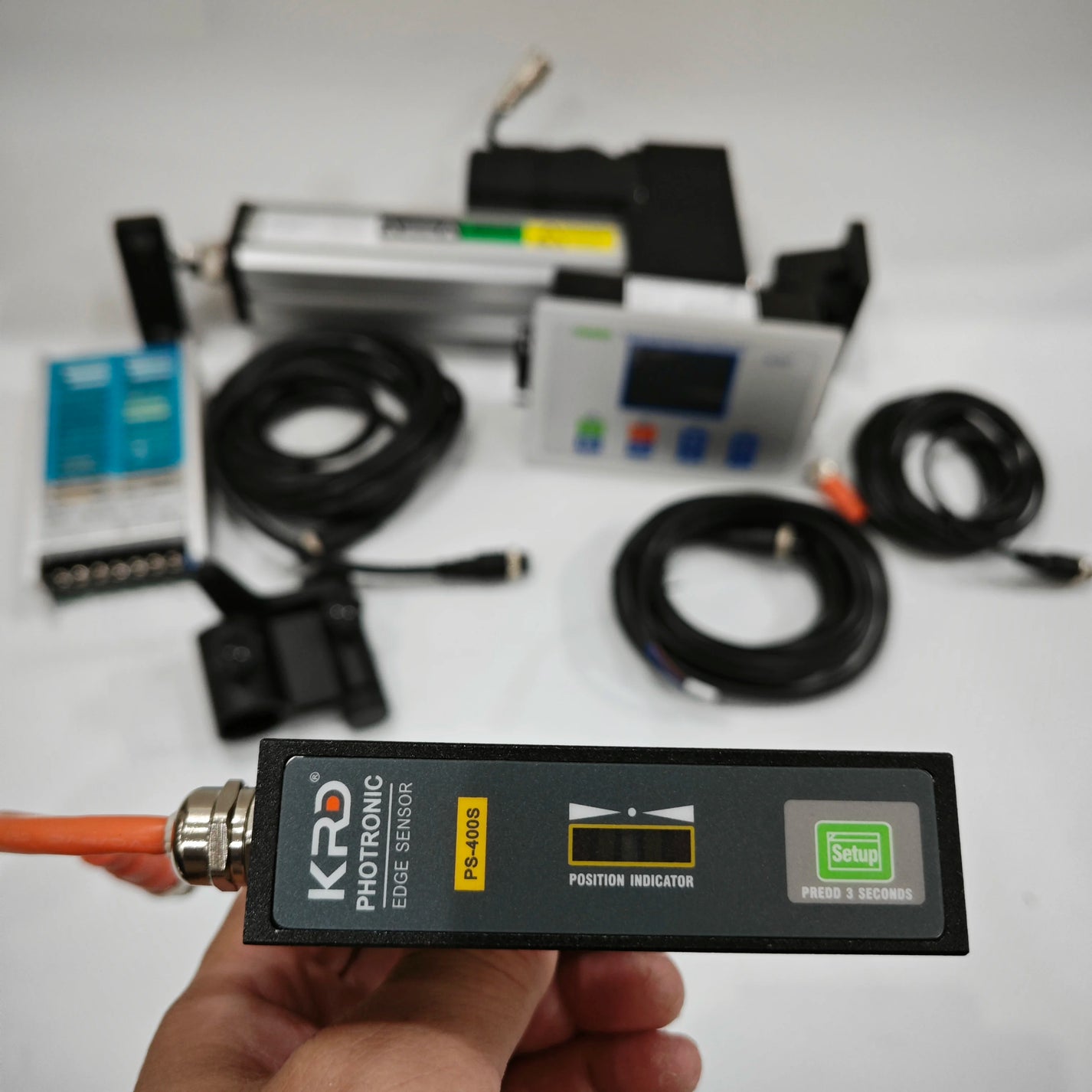

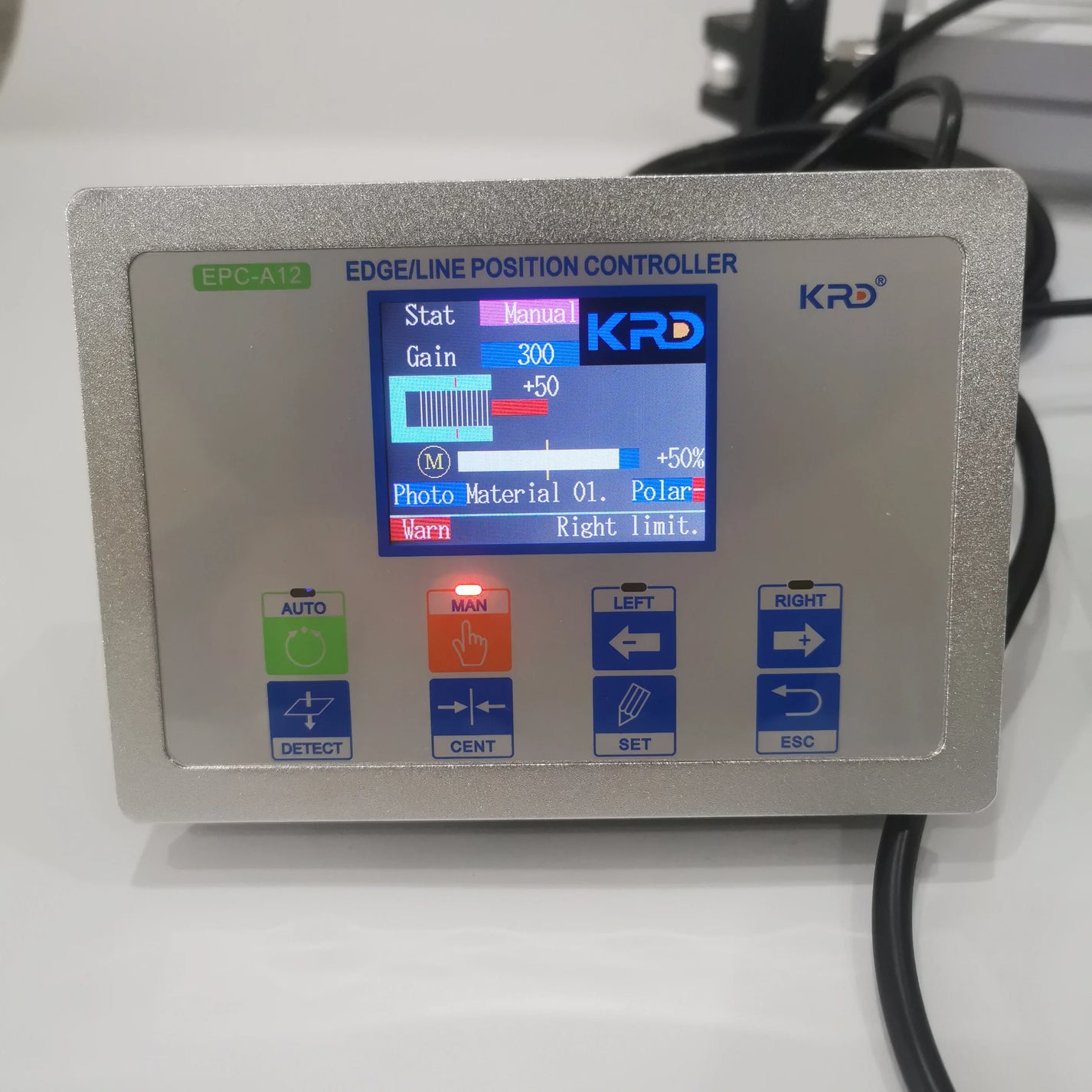

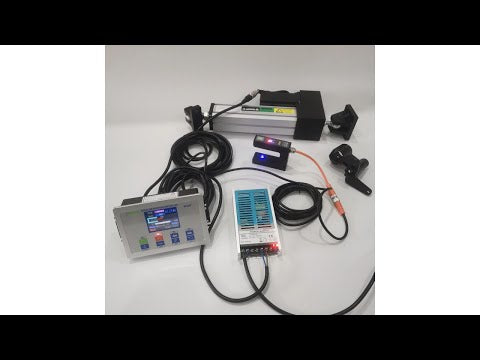

1 × EPC-A12 ウェブガイドコントローラー。
1 × 選択したセンサータイプ（超音波または光電）。
1 × PD-204L150T サーボアクチュエーター。
センサーブラケット、電源、接続ケーブル（キットに付属）。

重要：本標準出品はデュアルセンサーのCPC/SPCパッケージではありません。プロジェクトでセンターガイド、蛇行補正、HCCD追跡、またはガイドフレームバージョンが必要な場合は、ご注文前に必要なセンサー数と機械的レイアウトをご確認ください。

用途

フィルム、紙、箔、ラベル、印刷、加工のウェブガイド用途。
製袋機、スリッター、カッター、リワインダー、ロールツーロール装置。
ウェブ移動中に材料エッジやライン位置を補正する必要がある産業用エッジガイド。

よくある質問

1台の超音波または光電センサーでEPC、LPC、CPC、SPCを実現できますか？

いいえ。EPC、LPC、CPC、SPCはコントローラーベースの補正モードです。シングルセンサーは通常、シングルエッジまたはシングルラインガイドに使用します。CPCおよびSPCには通常、同種のセンサー2台と対応する機械的セットアップが必要です。

透明フィルムにはどのセンサーを選ぶべきですか？

ウェブが非通気性で、透明度のため光電検出が困難な場合は超音波を選択してください。超音波検出は透明度の影響を受けませんが、布や不織布などの通気性材料には推奨されません。

光電センサーはどのような場合に選ぶべきですか？

光電透過型検出で材料エッジを確実に検出できる場合、特に不透明または安定した材料の場合は光電センサーを選択してください。光電センサーは色、透明度、反射率によって信号が変化するため、キャリブレーションが必要です。

このキットでセンターガイドや蛇行補正は可能ですか？

コントローラーはこれらの補正セットアップに対応していますが、標準のシングルセンサー出品は完全なCPCまたはSPCパッケージではありません。センターガイドや蛇行補正には、デュアルセンサー構成をお問い合わせいただき、ガイドフレームまたはアクチュエーターのレイアウトをご確認ください。

ご注文前にどのような情報をお送りすればよいですか？

材料の種類、透明度または通気性、ウェブ幅、必要な補正モード、機械速度、アクチュエーターのストローク要件、およびエッジ、ライン、センター、蛇行のいずれの補正が必要かをお送りください。
