FMF EPC-A10 サーボウェブガイドシステム（PD-803L200 アクチュエータ、US-500 超音波センサー付き）
受取状況を読み込めませんでした
Accepted secure payment methods
EPC-A10 サーボウェブガイドシステム（エッジ・ライン位置制御用）
EPC-A10 ウェブガイドシステムは、ロールツーロールのエッジまたはライン位置補正用にセットで供給されます。本構成には、EPC-A10 コントローラ、800kg の推力と 200mm のストロークを備えた PD-803L200 サーボアクチュエータ、および US-500 超音波センサが含まれます。

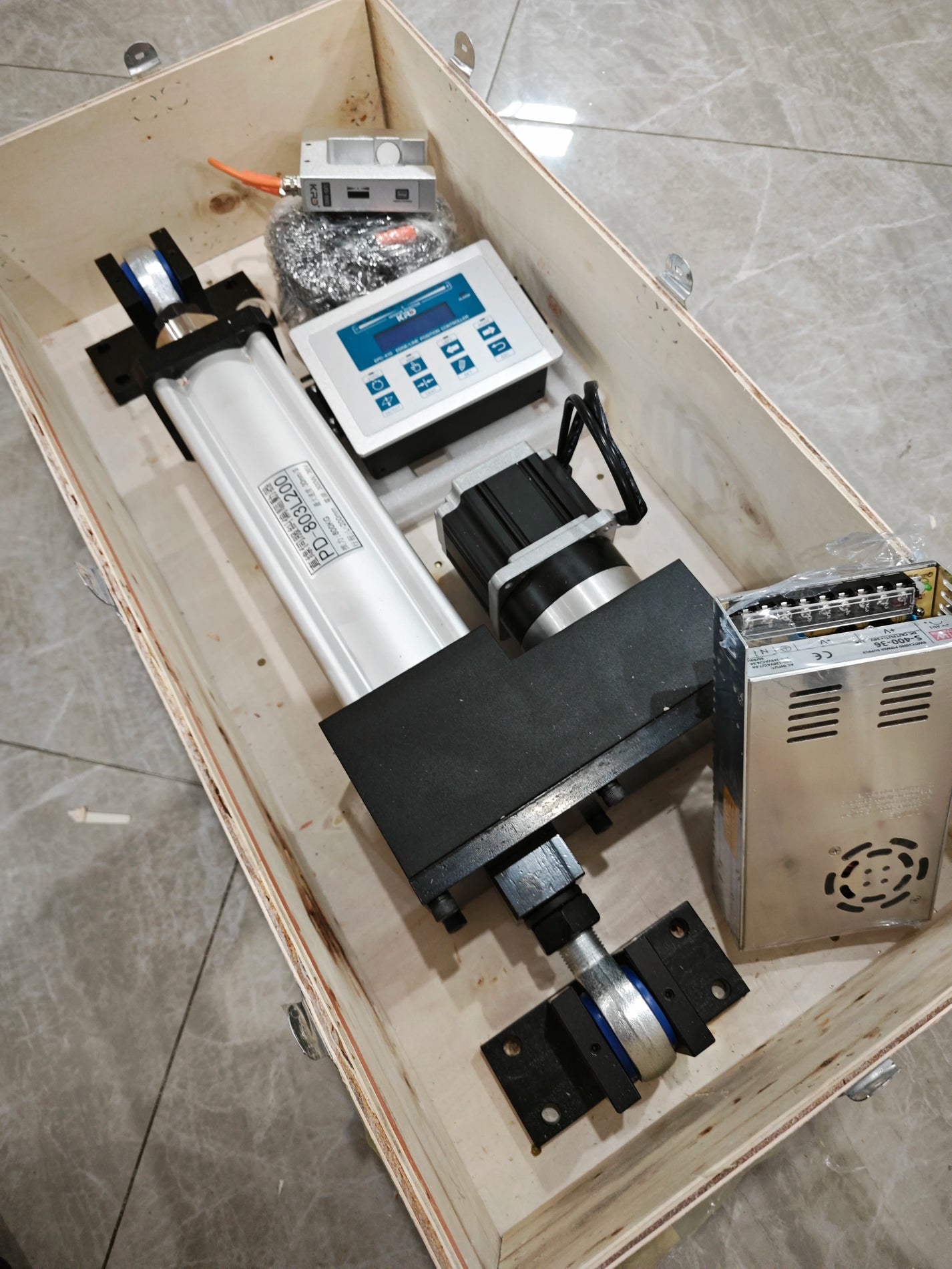

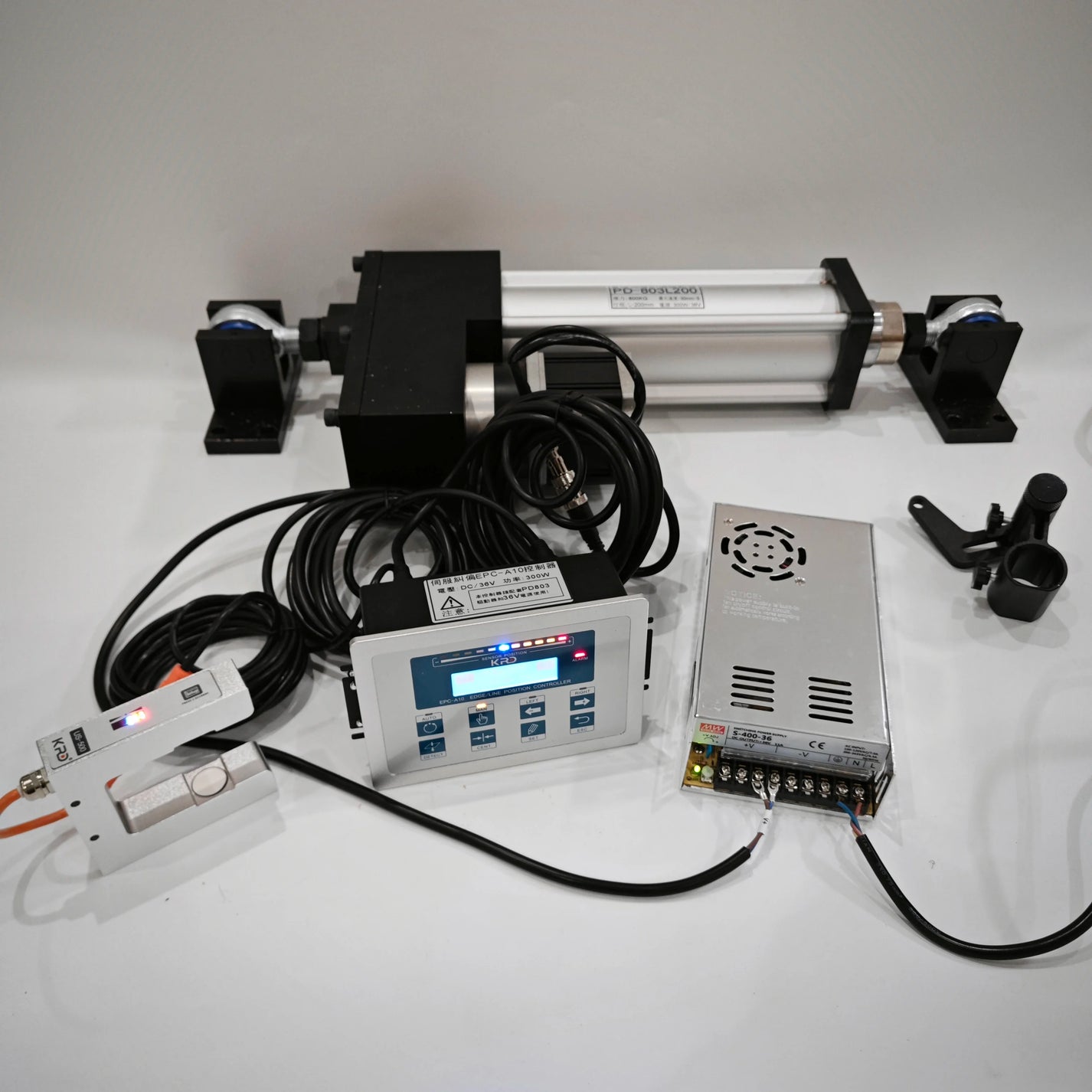

同梱品
- EPC-A10 補正コントローラ: 1 台
- PD-803L200 サーボアクチュエータ: 1 台
- US-500 超音波センサ: 1 台
- 100-240V AC入力電源: 1 台
- 接続ケーブル: 3 本
- ブラケットマウント: 1 個
最適な用途
このサーボウェブガイドコントローラセットは、生産ラインで移動するウェブ材料のエッジ追従、ライン追従、またはセンター合わせ補正を自動で行う必要がある場合に使用します。対象アプリケーションには、製袋機、製函機、スリッタ、カッタ、コピー紙製造機、ローラ、ワインダ、フィーダ、コンベヤなどの紙・包装加工システムが含まれます。
コントローラおよびシステムの特長
- エッジ追従、ライン追従、センター合わせの3つの動作モード。
- 超音波、光電、色標、CCDセンサ構成に対応。本セットには US-500 超音波センサが含まれます。
- DCサーボドライバ制御を備えた高速 32-bit CPU。
- オーバーシュートなしの積分可変PIアルゴリズムにより、偏差を高速補正。
- ストローク自動測定により、機械式リミットスイッチの必要性を低減。
- PWM応答時間 0.5 ms。
- 12-bit ADサンプリング、毎秒 700,000 サンプル。
- FIRデジタルフィルタと戻り差フィルタにより、より安定した信号処理を実現。
- 材料切り替え用に 10 グループのパラメータを保存。
- ModbusおよびPLC/HMIネットワーク制御に対応。

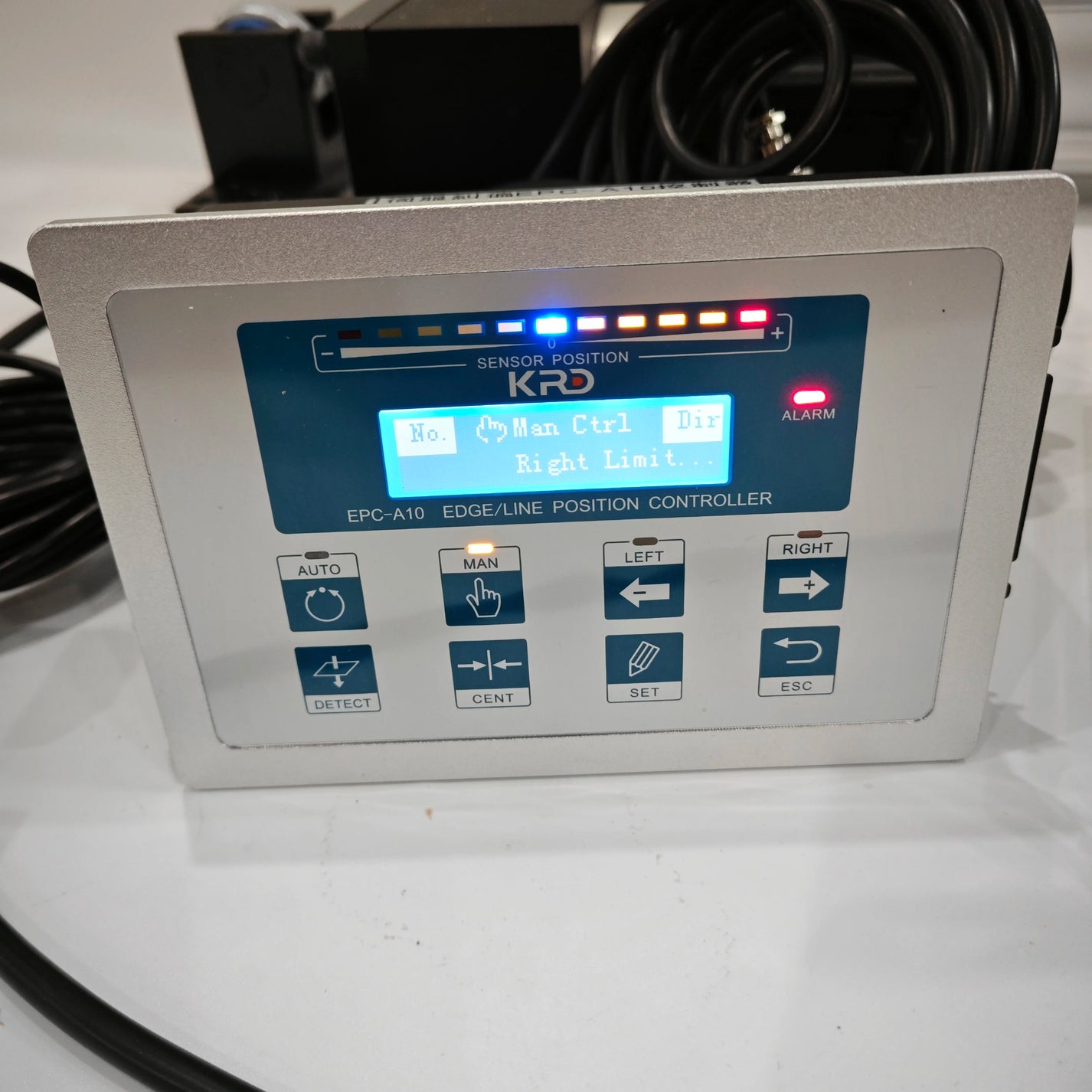

主要仕様
| コントローラモデル | EPC-A10 |
| 制御方式 | DCサーボドライバ |
| コントローラ電源 | DC 24V / 5A |
| 制御入力 | DC 0-5A |
| 制御出力 | 24V |
| PWM応答時間 | 0.5 ms |
| 使用環境 | -10 ～ 60C、相対湿度 RH90% 以下 |
| コントローラ重量 | 1.2 kg |

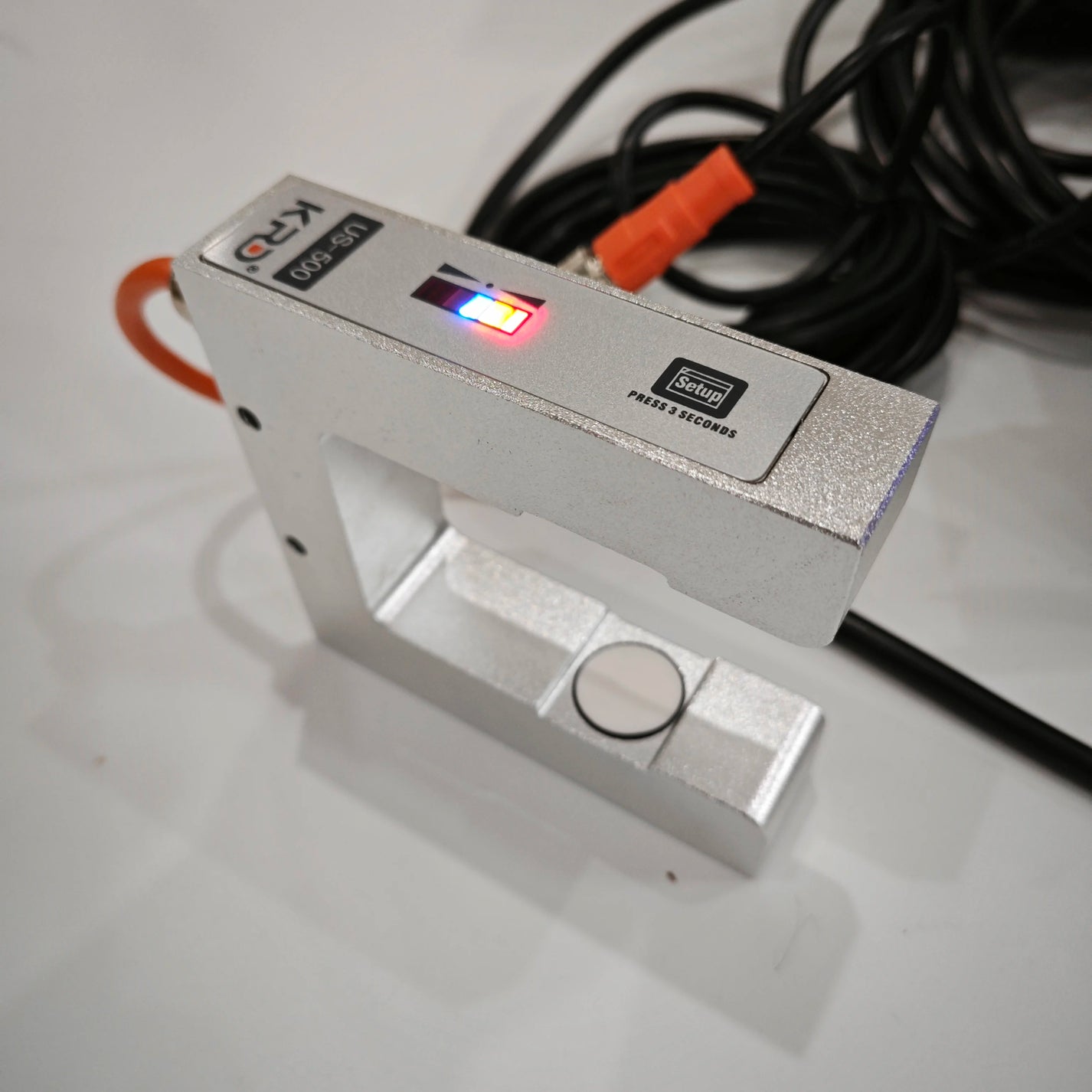

同梱の US-500 超音波センサ
| モデル | US-500 |
| 電源 | DC 12V |
| 出力 | DC 0-5V |
| 検出範囲 | 5mm |
| 検出精度 | 0.1mm |
| 検出方式 | 超音波照射 |
| 周波数 | 100kHz |
| 筐体材質 | アルミニウム合金 |

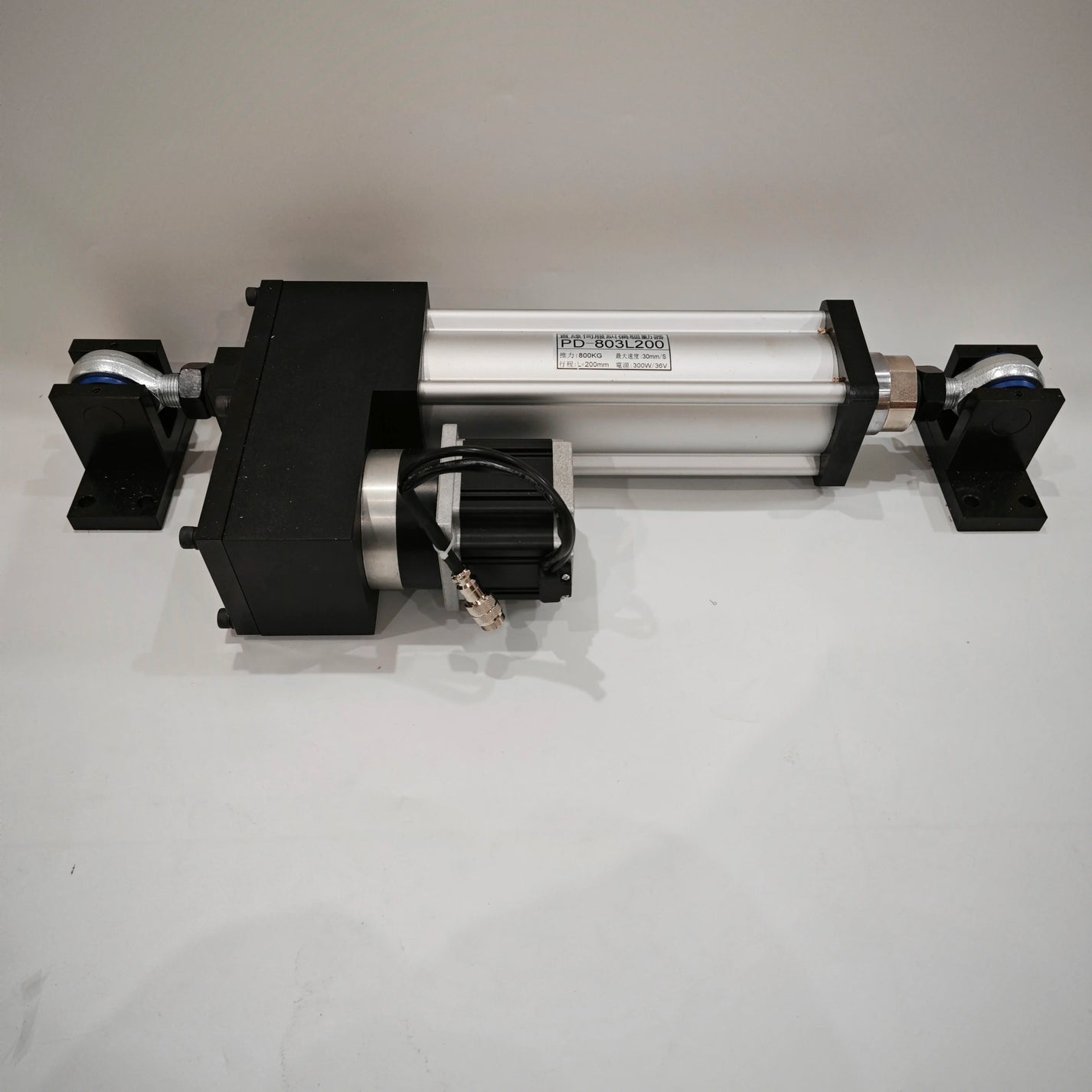

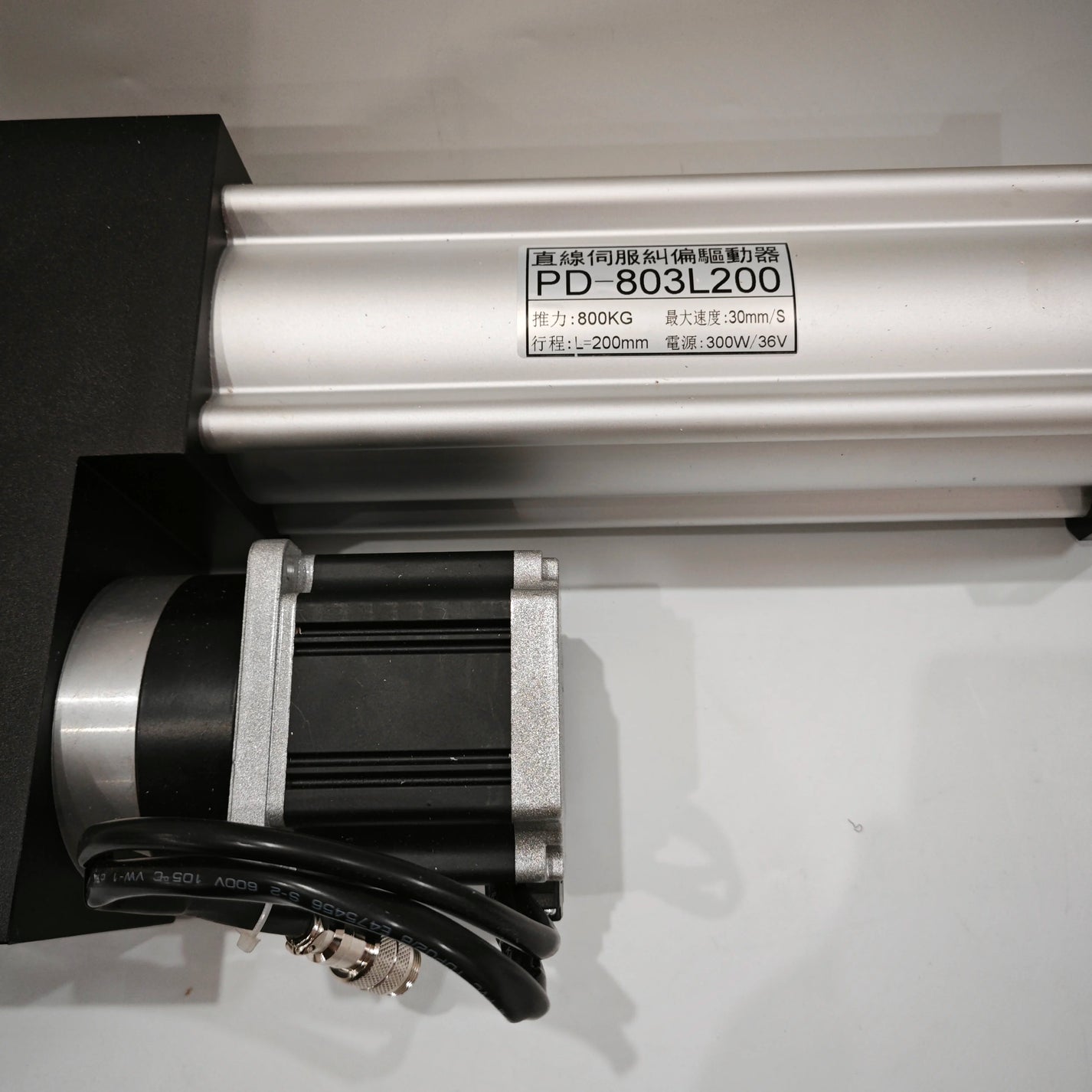

PD-803L200 サーボアクチュエータ
| モデル | PD-803L200 |
| ストローク | 200mm |
| 推力 | 800kg |
| 押し込み荷重 | 8000kg |
| 最大駆動速度 | 30mm/s |
センサオプション
本製品には標準で US-500 超音波センサが付属します。光電センサ、色標センサ、CCDセンサ構成はオプションです。ラインで異なるセンサ構成が必要な場合は、ご注文前に FMF Supply にお問い合わせください。
FAQ
この EPC-A10 ウェブガイドシステムは何を制御しますか？
センサ信号、EPC-A10 コントローラ、および PD-803L200 アクチュエータを使用してウェブのエッジ、印刷ライン、またはセンター位置のずれを補正し、移動する材料の経路を修正します。
このセットに含まれるセンサはどれですか？
標準セットには US-500 超音波センサが1台含まれます。その他のセンサタイプはオプションであり、ご注文前に確認が必要です。
含まれるアクチュエータは何ですか？
本構成には、200mm のストロークと 800kg の推力を備えた PD-803L200 サーボアクチュエータが含まれます。
包装加工ラインで使用できますか？
はい。対象アプリケーションには、製袋機、製函機、スリッタ、カッタ、ローラ、ワインダ、フィーダ、コンベヤなどの紙・包装加工設備が含まれます。
