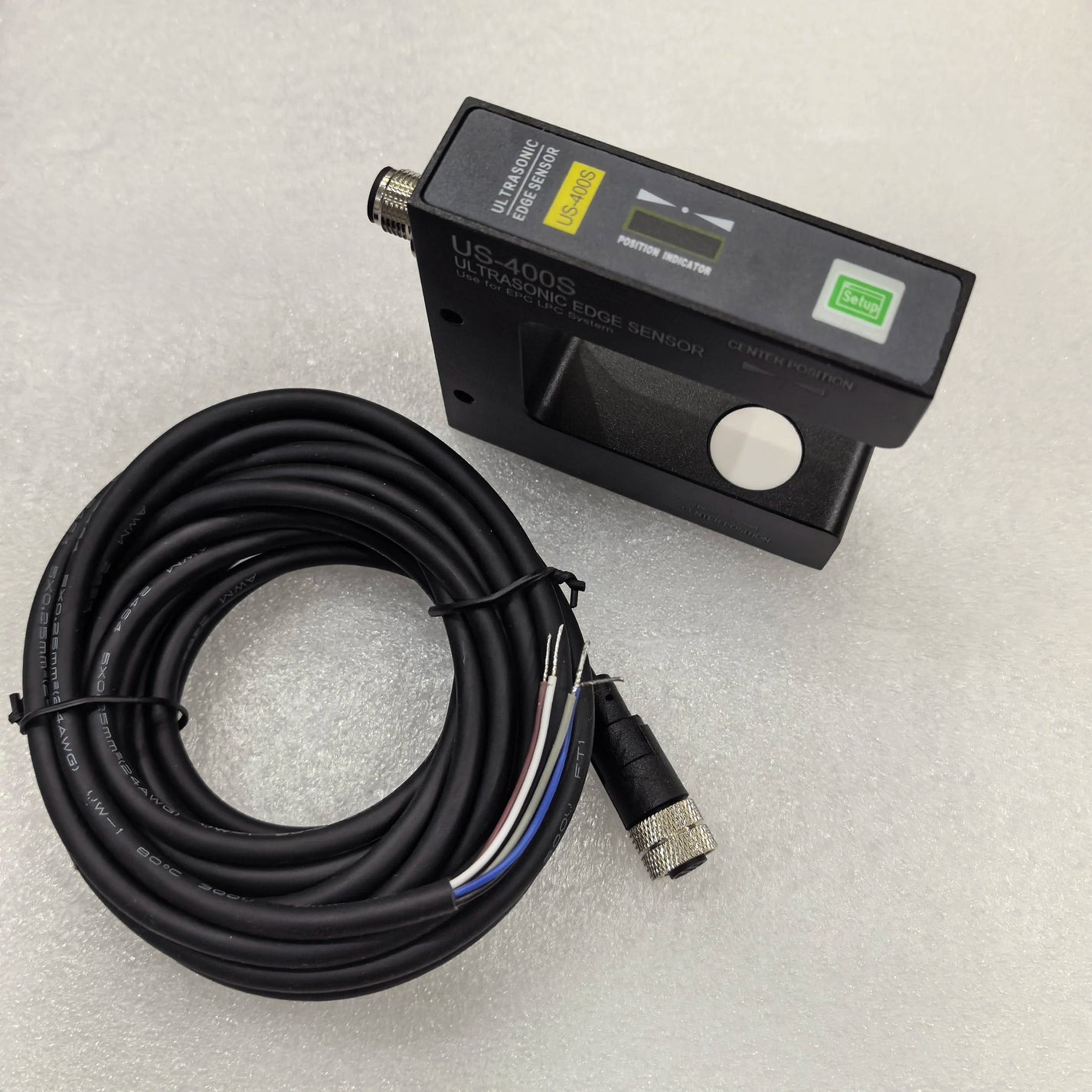

• US-400S 超音波エッジセンサー（ケーブル付き）、EPC LPC ウェブガイドシステム用

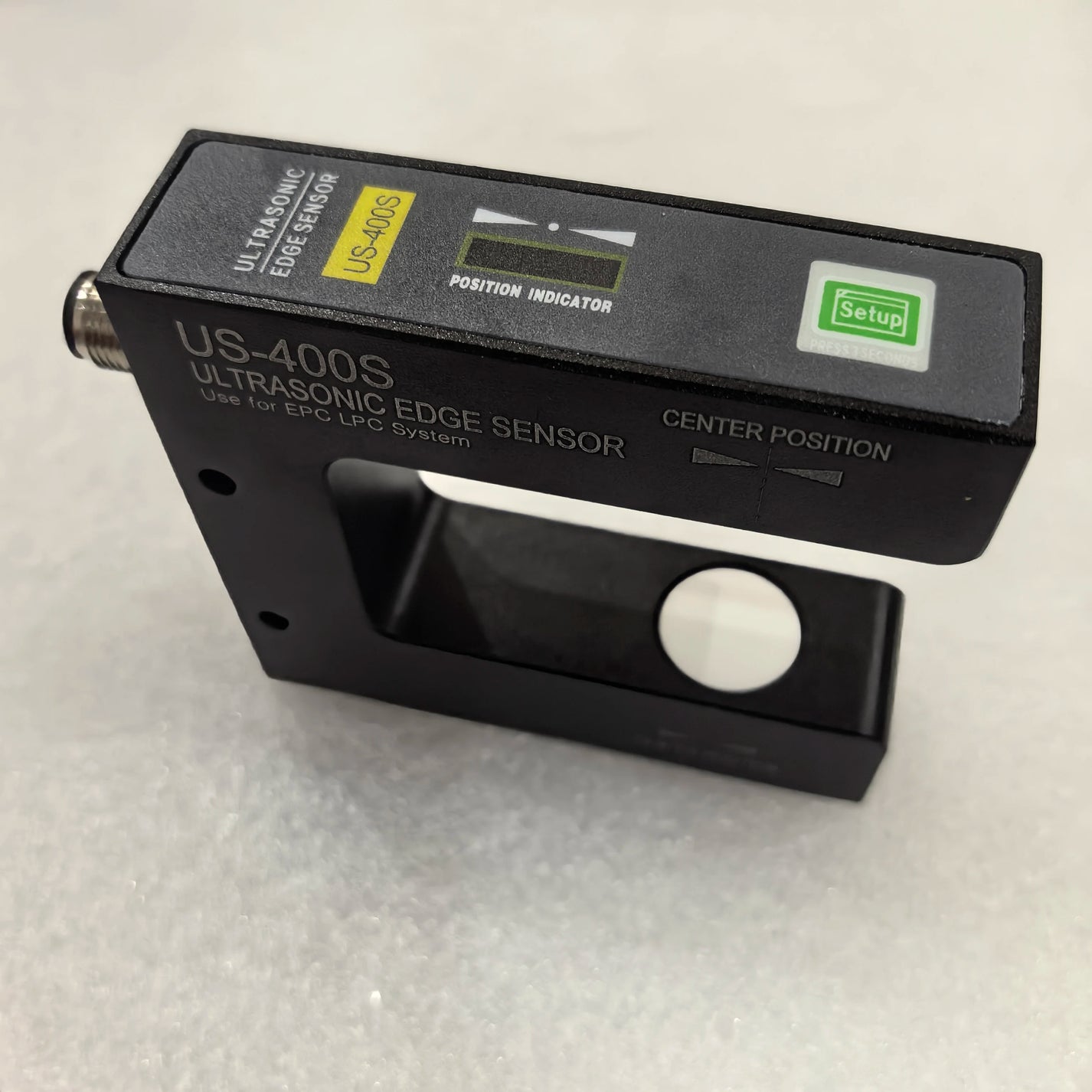

  • US-400S 超音波エッジセンサー位置表示器兼設定ボタン

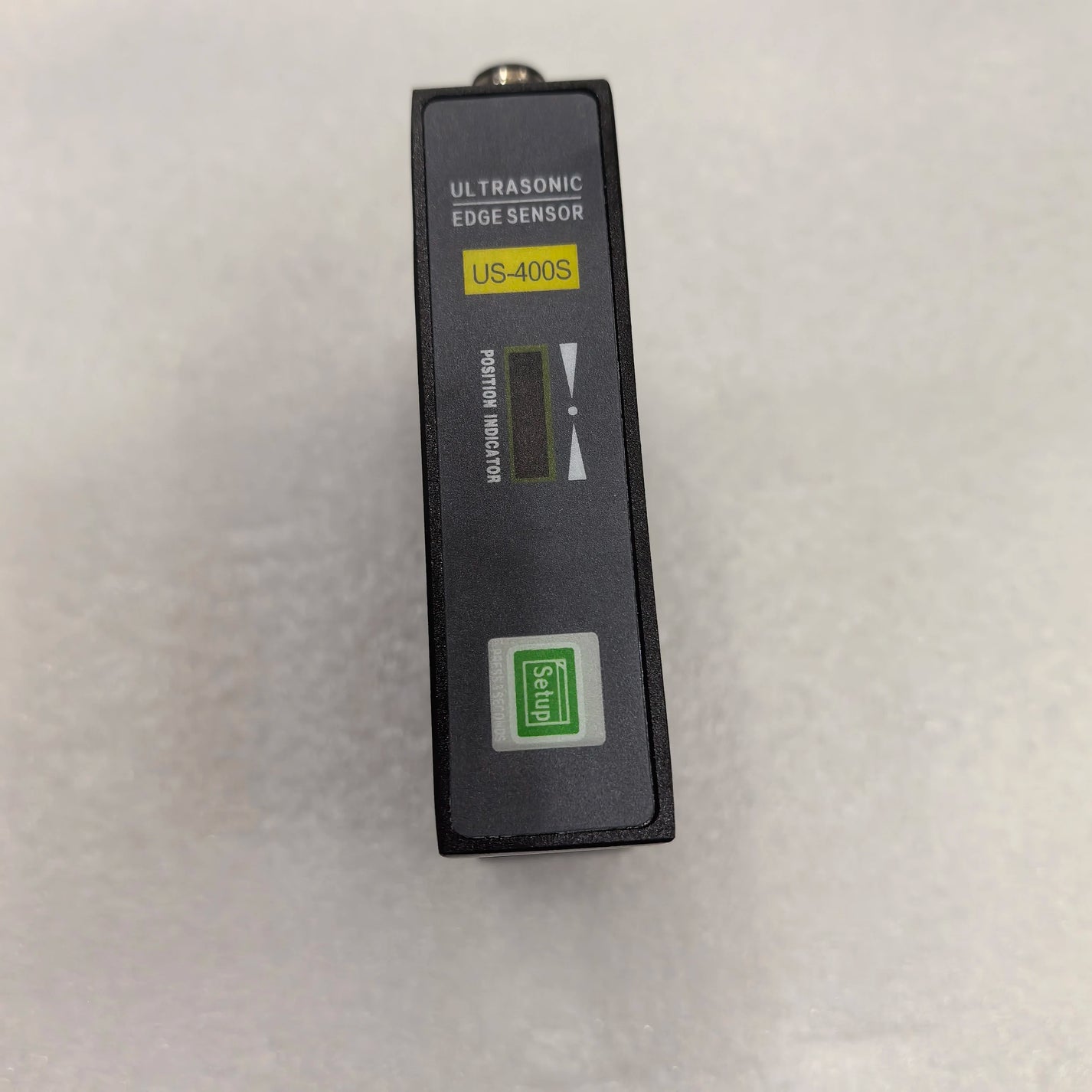

  • US-400S 超音波エッジセンサー トップパネル（位置表示機能付き）

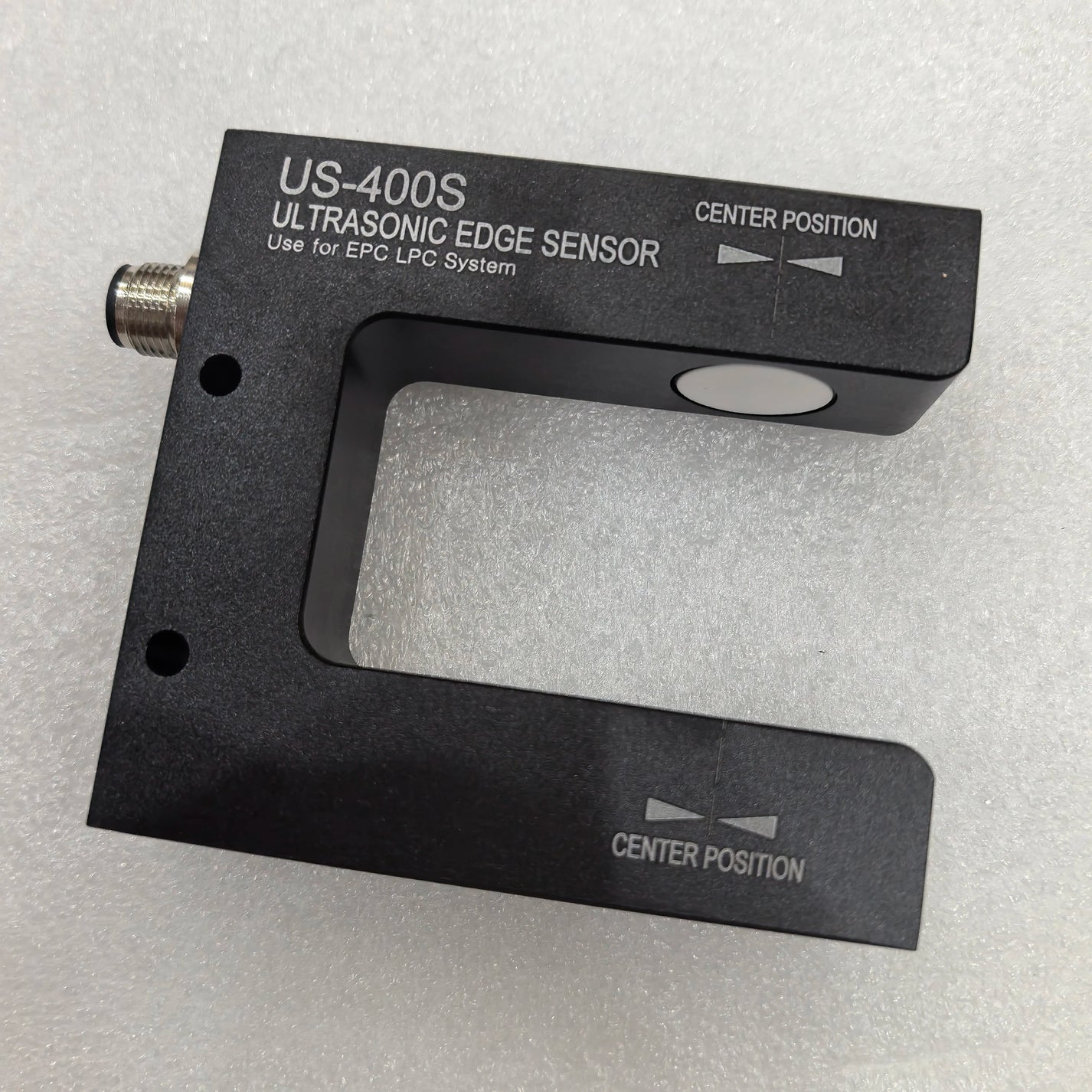

  • US-400S 超音波エッジセンサー センター位置マーキング

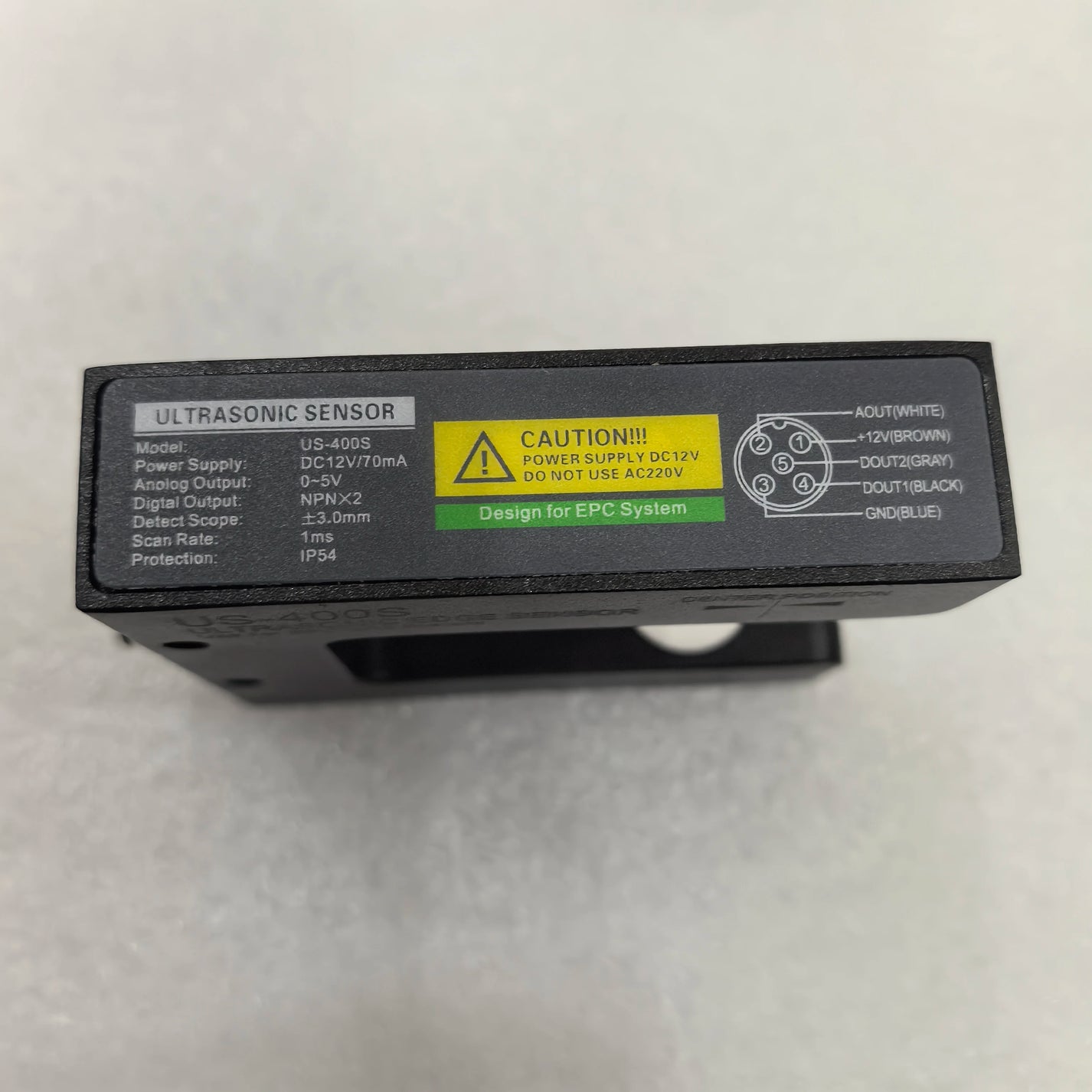

  • US-400S 超音波センサー DC12V 0-5V NPN出力配線ラベル

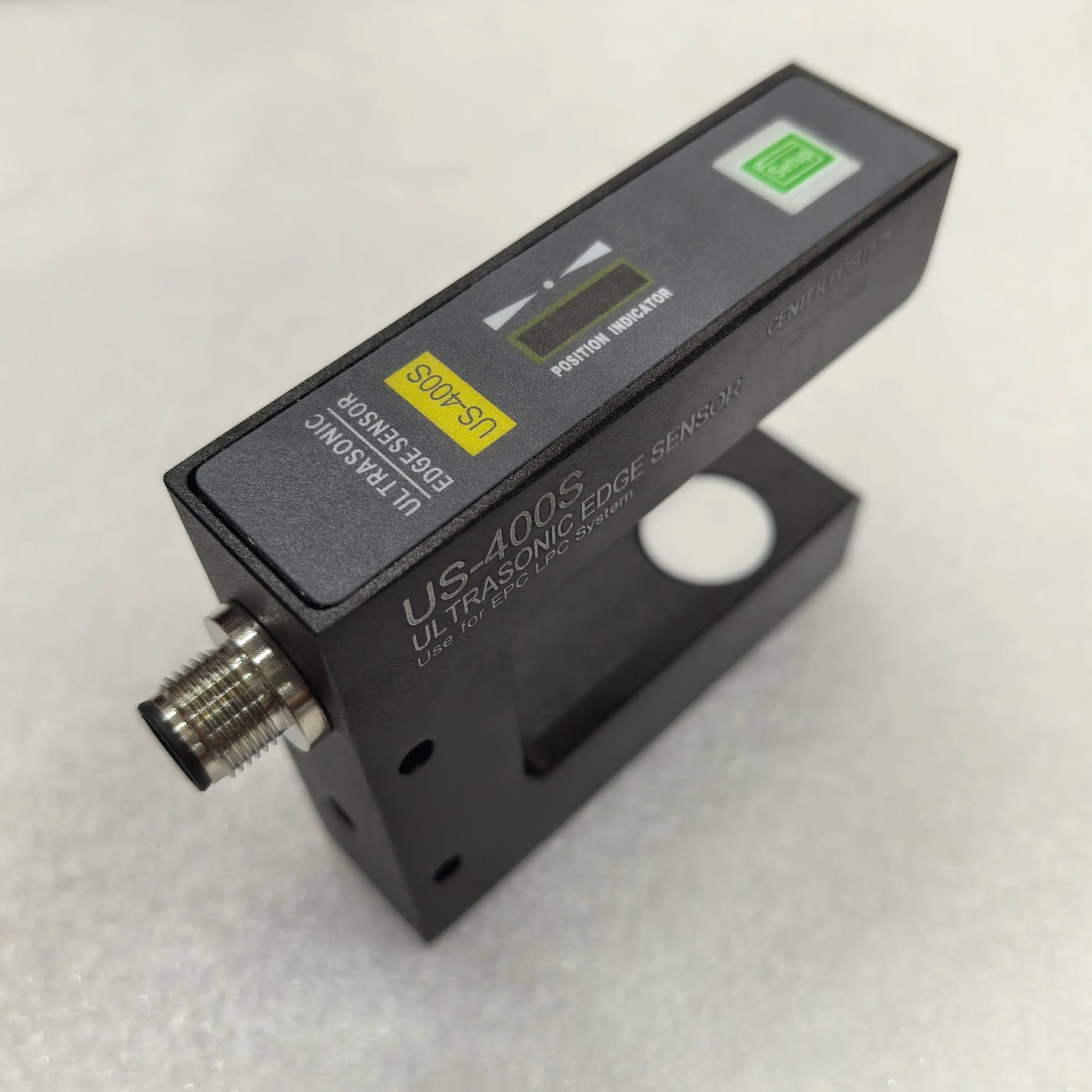

  • US-400S 超音波エッジセンサー用コネクターおよび設定パネル
1 6

FMF

FMF US-400S 超音波エッジセンサー（ウェブ整列用、DC12V）

$73.68 USD
$0.00 USD $73.68 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。

1 unit sold

Accepted secure payment methods

Mastercard Visa American Express PayPal Discover JCB Bank Transfer

US-400S ウェブガイド用超音波エッジセンサー

US-400S は、ウェブの蛇行修正、エッジ補正、EPC/LPCガイドシステム向けの超音波エッジセンサーです。超音波検出によりロール材のエッジ位置を検出するため、透明な材料でも光電センサーより扱いやすくなっています。

最適な用途

  • ロールウェブ材のエッジトラッキング。
  • EPC/LPCガイドシステムでのウェブの蛇行修正とエッジ補正。
  • プラスチックフィルム、透明フィルム、紙などの非通気性材料。
  • 0-5V アナログ出力と二系統スイッチ出力が必要な用途。

主な特長

  • 超音波エッジ検出：材料の透明度に依存せずにロール材のエッジ位置を検出。
  • DC12V 電源入力：DC12V 電源専用設計。AC220V には接続しないでください。
  • 0-5V アナログ出力：エッジ位置信号用のアナログ出力を内蔵。
  • 二系統スイッチ出力：二系統のスイッチ出力に対応。製品ラベルには NPN x2 デジタル出力と表示。
  • 6 mm 検出範囲：検出範囲は 6 mm（±-3.0 mm）。
  • 0.05 mm 検出精度：精密なウェブエッジトラッキングに対応。
  • 位置表示：内蔵の位置表示と設定ボタンで調整可能。

仕様

型番 US-400S
製品タイプ 超音波エッジセンサー
追跡方式 エッジ追跡
電源入力 DC 12V
アナログ出力 0-5V
デジタル出力 二系統スイッチ信号 / NPN x2
検出範囲 6 mm（±-3.0 mm）
検出精度 ±-0.05 mm
超音波送信 200K
スキャンレート 1 ms
保護等級 IP54

配線参考

AOUT 白
+12V 茶
DOUT2 灰
DOUT1 黒
GND 青

ご注文時の注意事項

  • DC12V 電源のみ使用してください。AC220V には接続しないでください。
  • 本センサーは、プラスチックフィルム、透明フィルム、紙などの非通気性材料を対象としています。
  • 布地や不織布などの通気性材料については、ご注文前にお問い合わせください。
  • システム互換性やコネクタの詳細については、ご注文前にお問い合わせください。

よくある質問

US-400S エッジセンサーに最適な材料は何ですか？

プラスチックフィルム、透明フィルム、紙などの非通気性ウェブ材料に最適です。

透明フィルムでも使用できますか？

はい。超音波検出方式は、光電センサーのように材料の透明度に影響されません。

どのような出力信号を提供しますか？

0-5V アナログ出力と二系統スイッチ出力を提供します。製品ラベルには NPN x2 デジタル出力も表示されています。

検出範囲と精度はどのくらいですか？

検出範囲は 6 mm（±-3.0 mm）、検出精度は ±-0.05 mm です。

AC220V で使用できますか？

いいえ。DC12V 電源のみ使用してください。AC220V には接続しないでください。
