FMF EPC-A12 CCDエッジ／ラインウェブガイドシステム印刷マーク追跡用 PD403L150T 150mm ストローク 400kg アクチュエータ

$1,071.75 USD

~~$0.00 USD~~ $1,071.75 USD

セール売り切れ

税込。配送料はチェックアウト時に計算されます。

1 unit sold

Accepted secure payment methods

EPC-A12 CCDエッジ／ラインウェブガイドシステム（PD403L150Tアクチュエータ付き）

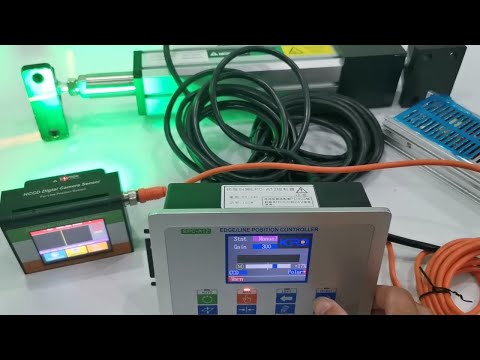

本製品は、EPC-A12コントローラキットにHCCD/CCDカメラセンサとPD403L150Tサーボアクチュエータを組み合わせたセットです。この構成では、ロールツーロールウェブ材料上の可視エッジ、コントラストエッジ、印刷ライン、印刷マーク、パターントラッキングに使用します。

EPC-A12コントローラプラットフォームは、ガイドタスクに適したセンサを組み合わせることで、異なるセンサカテゴリに対応できます。本ページはCCDカメラセンサ構成のものです。超音波、光電、その他のセンサ構成は別途確認がない限り別構成となります。

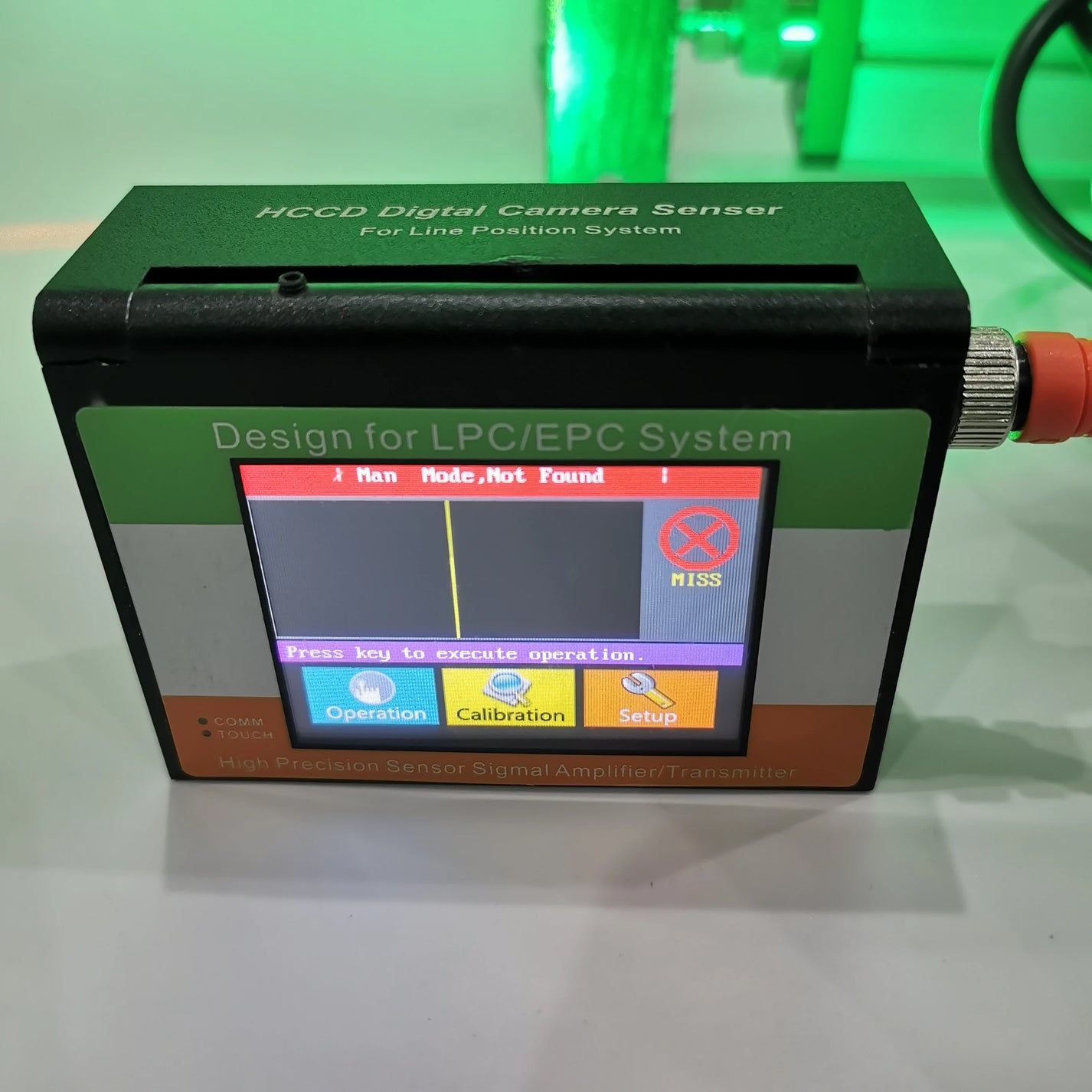

付属センサタイプ	ライン位置およびエッジ／マークトラッキング用HCCD/CCDデジタルカメラセンサ
最適ターゲット	可視エッジ、コントラストエッジ、印刷ライン、印刷マーク、パターンターゲット
ご注文前の確認事項	ターゲットが透明、低コントラスト、不規則、または視認しにくい場合は、材料写真、ライン速度、ガイドターゲットをお送りいただき、センサ適合性をご確認ください。

EPCエッジガイド	CCDセンサがウェブエッジまたはコントラストエッジを識別できる場合に使用可能
LPCラインガイド	CCDセンサが可視ライン、印刷マーク、パターンを識別できる場合に使用可能
CPCセンターガイド	対応するセンターまたはデュアルエッジセンサ構成が必要
SPC蛇行補正	機械レイアウトと適合するセンサ／制御構成に依存

CCDセンサ用途	可視エッジ、コントラストエッジ、ライン、印刷マーク、パターントラッキング
センサ設定	センサが追跡するエッジ、ライン、マークを認識するためにターゲット設定が必要

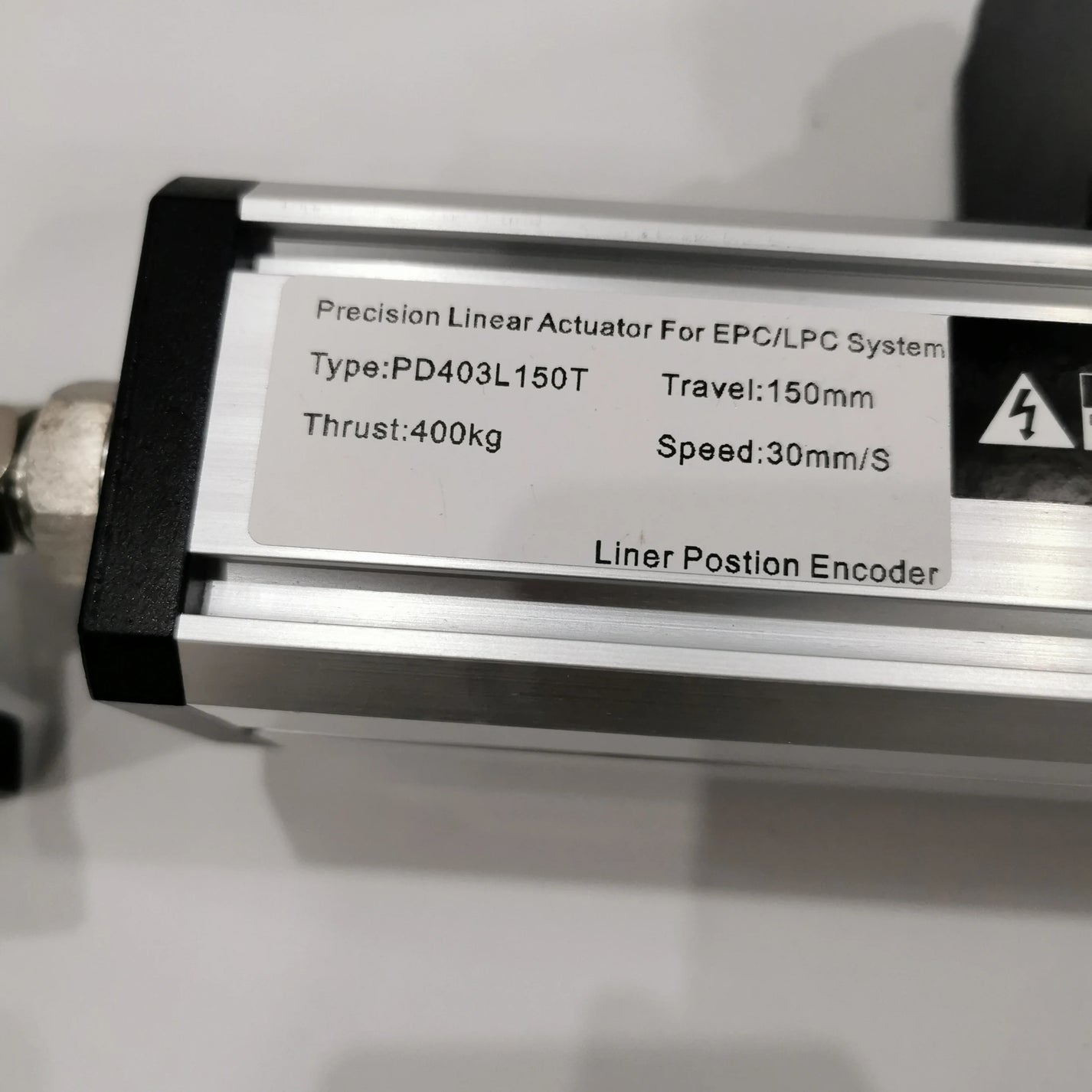

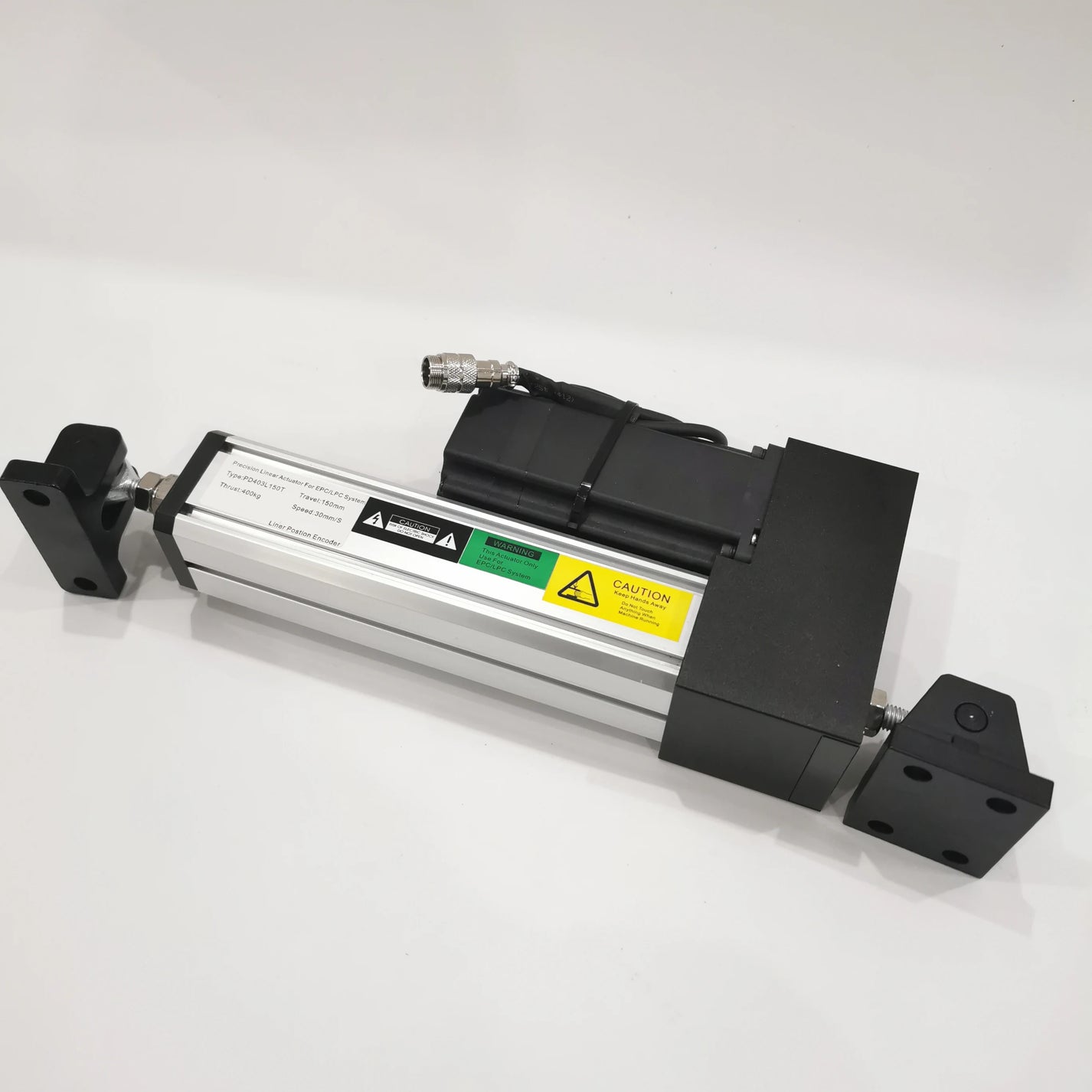

アクチュエータ型番	PD403L150T
アクチュエータ用途	EPC/LPCウェブガイドシステム
アクチュエータストローク	150 mm
アクチュエータ推力	400 kg
アクチュエータ速度	30 mm/s
位置フィードバック	リニア位置エンコーダ

本標準セットにはHCCD/CCDカメラセンサとPD403L150Tアクチュエータが含まれます。
別途確認がない限り、超音波、光電、デュアルエッジセンターガイド用ハードウェアは含まれません。
低コントラストターゲット、透明ターゲット、センターガイド、蛇行補正設定、または異なるアクチュエータストローク／推力が必要な場合は、ご注文前にお問い合わせください。
プラグおよび電圧は、デフォルトでお客様の送付先国に合わせて設定されます。
適合性確認のため、ウェブ材料、ウェブ幅、ライン速度、ターゲットタイプ、設置スペースをお知らせください。

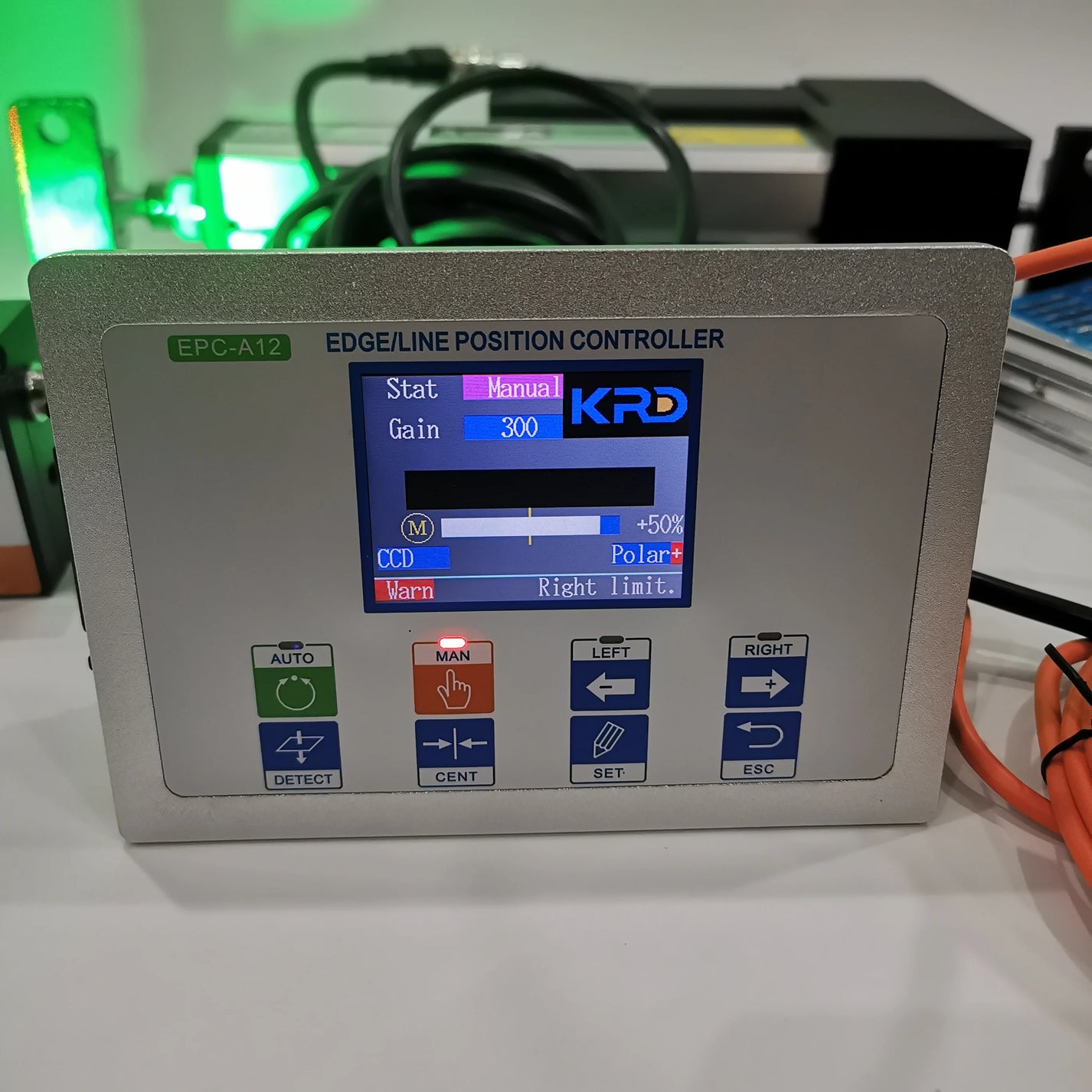

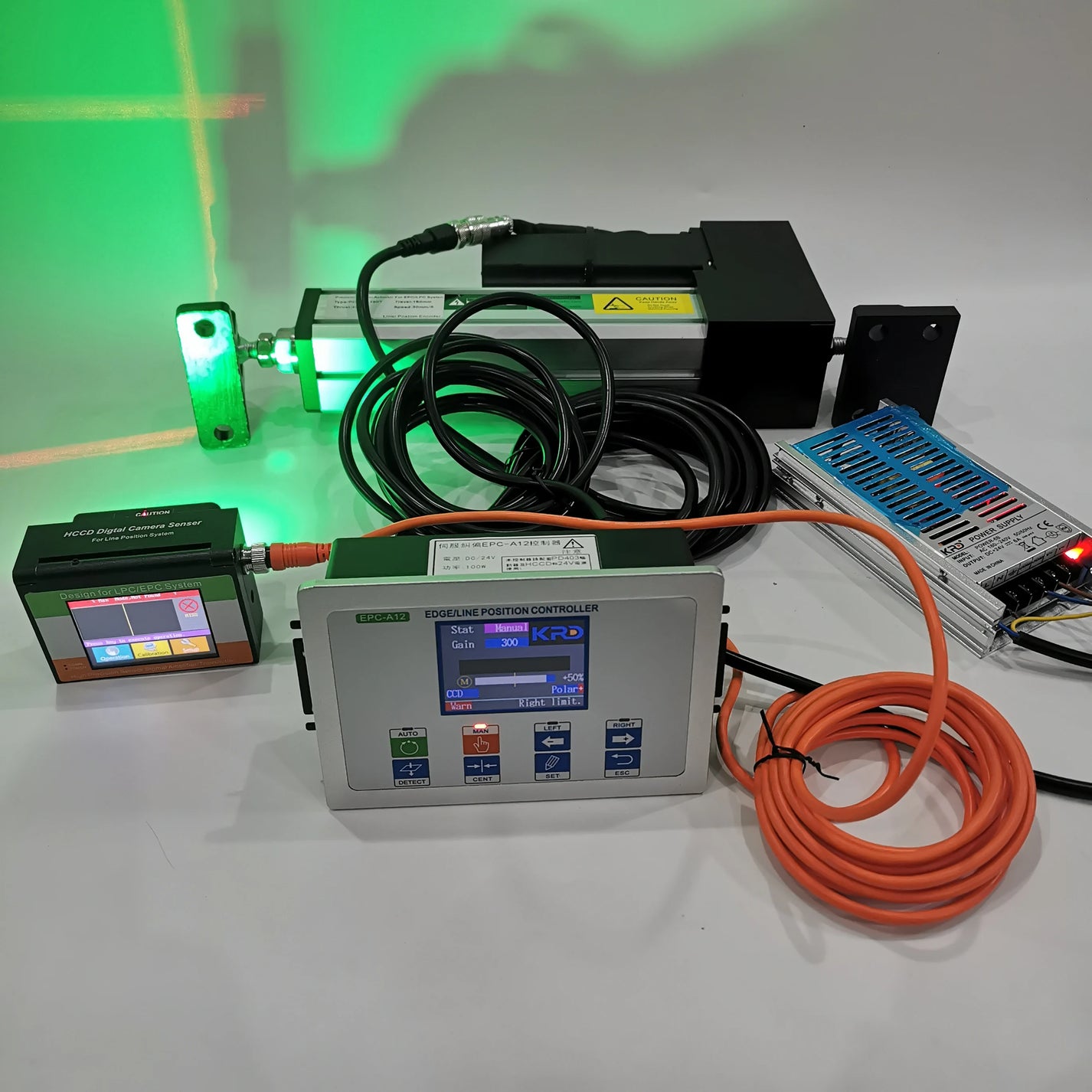

EPC-A12エッジ／ラインコントローラ、HCCD/CCDカメラセンサ、PD403L150Tサーボアクチュエータ、AC100-240V電源、ケーブル、ブラケットマウントが含まれます。

センサが可視エッジ、コントラストエッジ、印刷ライン、印刷マーク、パターンを識別できるカメラベースのエッジおよびラインガイドに使用します。

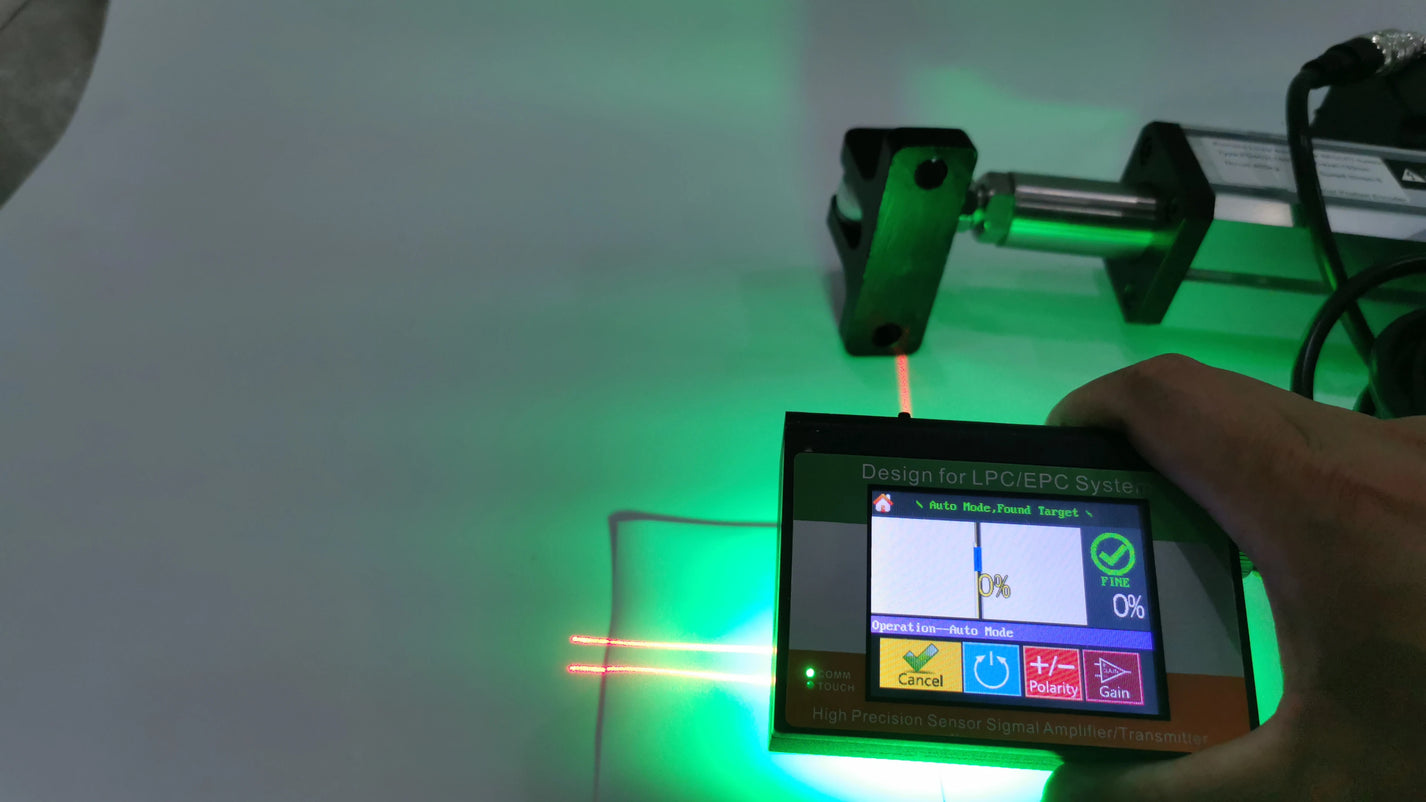

はい。付属のCCDセンサは、ターゲット設定後、可視印刷マーク、ライン、パターンのトラッキングを目的としています。

EPC-A12コントローラは複数のガイドモードに対応可能ですが、本標準CCDセットはエッジ／ラインターゲットトラッキング用として販売されています。センターガイドには対応するセンサ構成が必要です。

付属アクチュエータはPD403L150Tで、ストローク150 mm、推力400 kg、速度30 mm/s、リニア位置エンコーダフィードバック付きです。

CCDセンサが追跡対象のエッジ、ライン、印刷マーク、パターンを明確に認識できるかご確認ください。透明、低コントラスト、不規則なターゲットの場合は、ご注文前にお問い合わせください。
