サーボ式エッジウェブガイドキット EPC-A12SR、US-400S 超音波センサー 150mm 2 kN アクチュエータ | FMFPAX

$589.44 USD

価格には関税・税金が含まれています。配送料はチェックアウト時に計算されます。

機械主要部品に1年間保証。交換部品は無償でお届けします。機械本体の返送は不要です。
アメリカ合衆国への配送は関税・輸入税込み（DDP）です。到着時に追加の通関費用はかかりません。 詳細
営業日2日以内に発送します。発送後、航空便は7～15日、陸送は20～30日、海上輸送は30～50日で到着します。
ご購入前のご質問はありますか？ WhatsApp +86 158 1830 7991 または sales@fmfpack.com

PayPal、主要クレジットカード、銀行振込による安全な決済。 PayPal 買い手保護制度

ご利用可能な安全な決済方法

EPC-A12SRサーボ式エッジガイドキット（US-400S超音波センサー付き）

本出品は、US-400S超音波エッジセンサーとPD-204L150Tサーボアクチュエーターを組み合わせたEPC-A12SRコントローラーキットです。この標準構成は、通気性のない移動ウェブ材料を対象とした非接触エッジ検出およびサーボ式エッジ補正用です。

本セットのUS-400S超音波センサーは、布、織物、メッシュ、多孔質ウェブ材料、通気性材料には適していません。材料が空気を通す場合は、ご注文前にお問い合わせください。別のセンサー構成を確認いたします。

EPC-A12SRコントローラープラットフォームは、必要なセンサーおよびアクチュエーター構成と組み合わせることで、複数のガイドモードに対応できます。これらのコントローラーレベルの機能は、本US-400Sキットに含まれる内容とは別のものです。

本標準セットの用途

通気性のない移動ウェブ材料における片エッジガイド／エッジ位置制御
フィルム、箔、ラベル用紙、プラスチックシート、通気性のない帯状材料のエッジ位置合わせ
自動横方向エッジ補正が必要な印刷、包装、スリット、巻取り、巻戻し、コンバーティングライン

材料適合性

本US-400Sセットに推奨	通気性のないフィルム、箔、ラベル用紙、プラスチックシートおよび同様の非多孔質ウェブ材料
本US-400Sセットに不適合	布、織物、メッシュ、多孔質ウェブ材料、通気性材料

コントローラープラットフォームの機能と本キットの違い

EPCエッジガイド	適合する通気性のない材料向けに、本US-400S超音波エッジセンサーセットに含まれます
LPCライトガイド	適切なライン、カラーマーク、光学式またはCCD検出の構成が必要です
CPCセンターガイド	対応するセンターセンサーまたは両エッジセンサーの構成が必要です
SPC蛇行補正	機械のレイアウトおよび適合するセンサー／制御構成によって異なります

同梱セットの主な特長

EPC-A12SRエッジ／ライト位置コントローラー（本用途では超音波エッジガイドコントローラーとして使用）

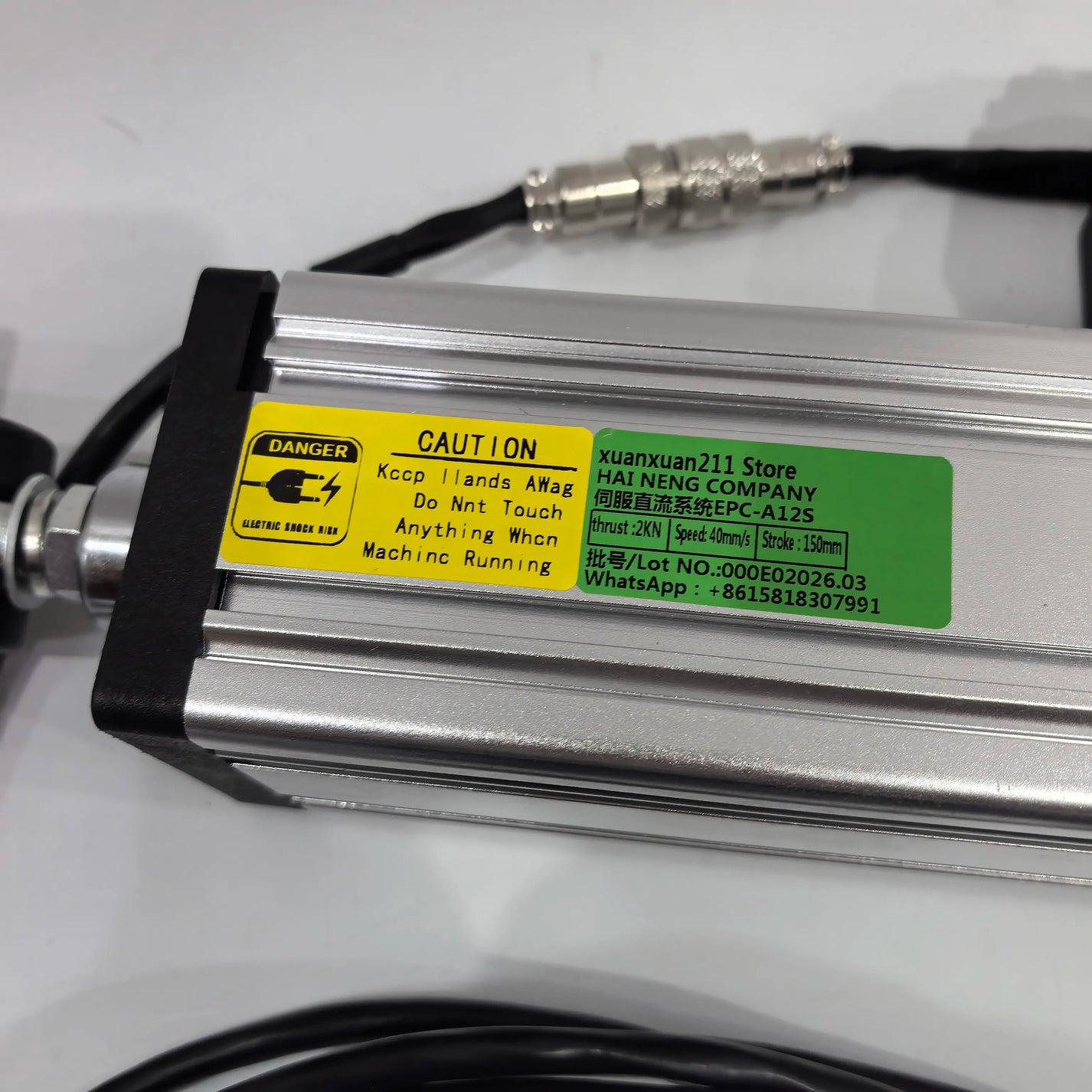

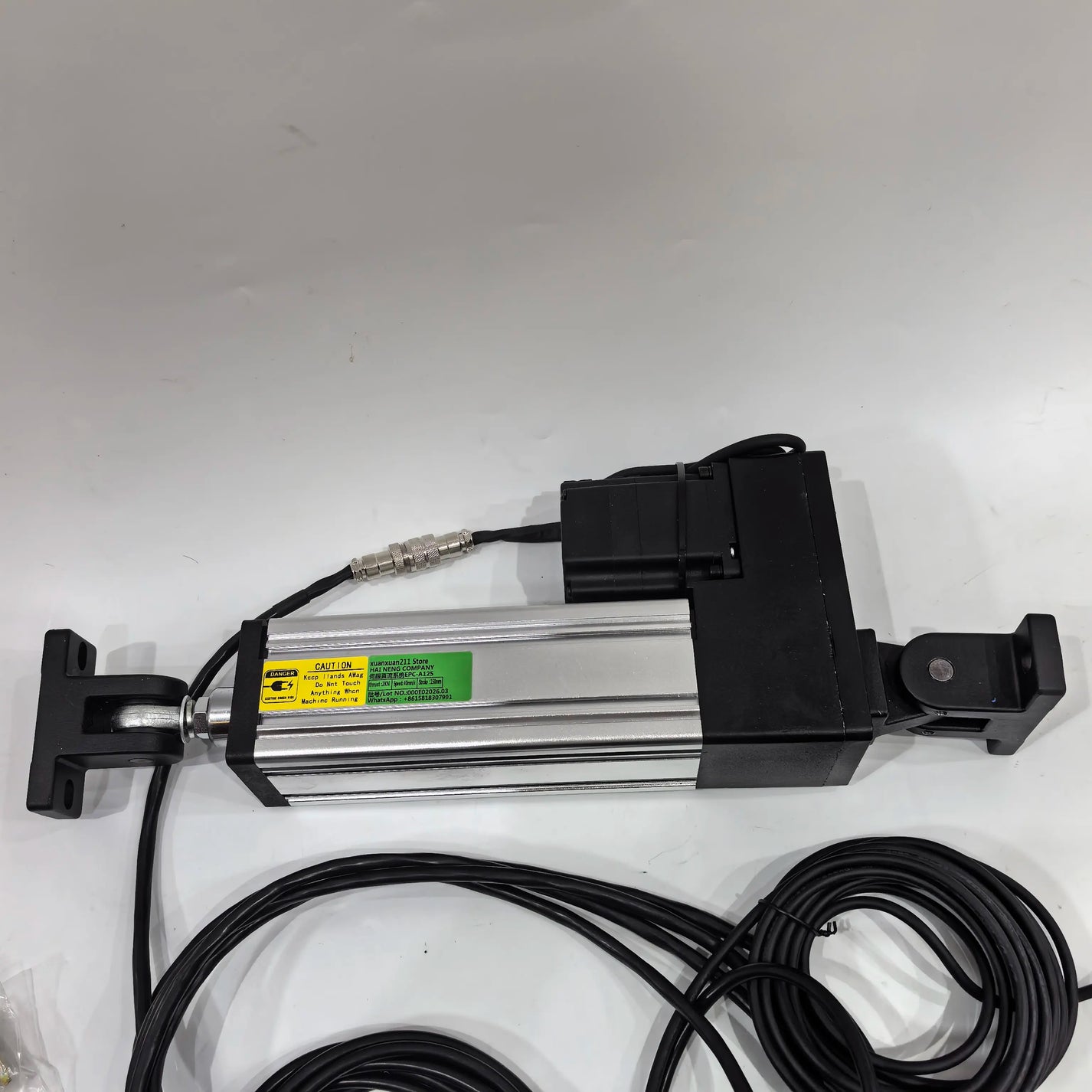

PD-204L150Tサーボアクチュエーター（ストローク150 mm、推力2KN / 200 kgf）

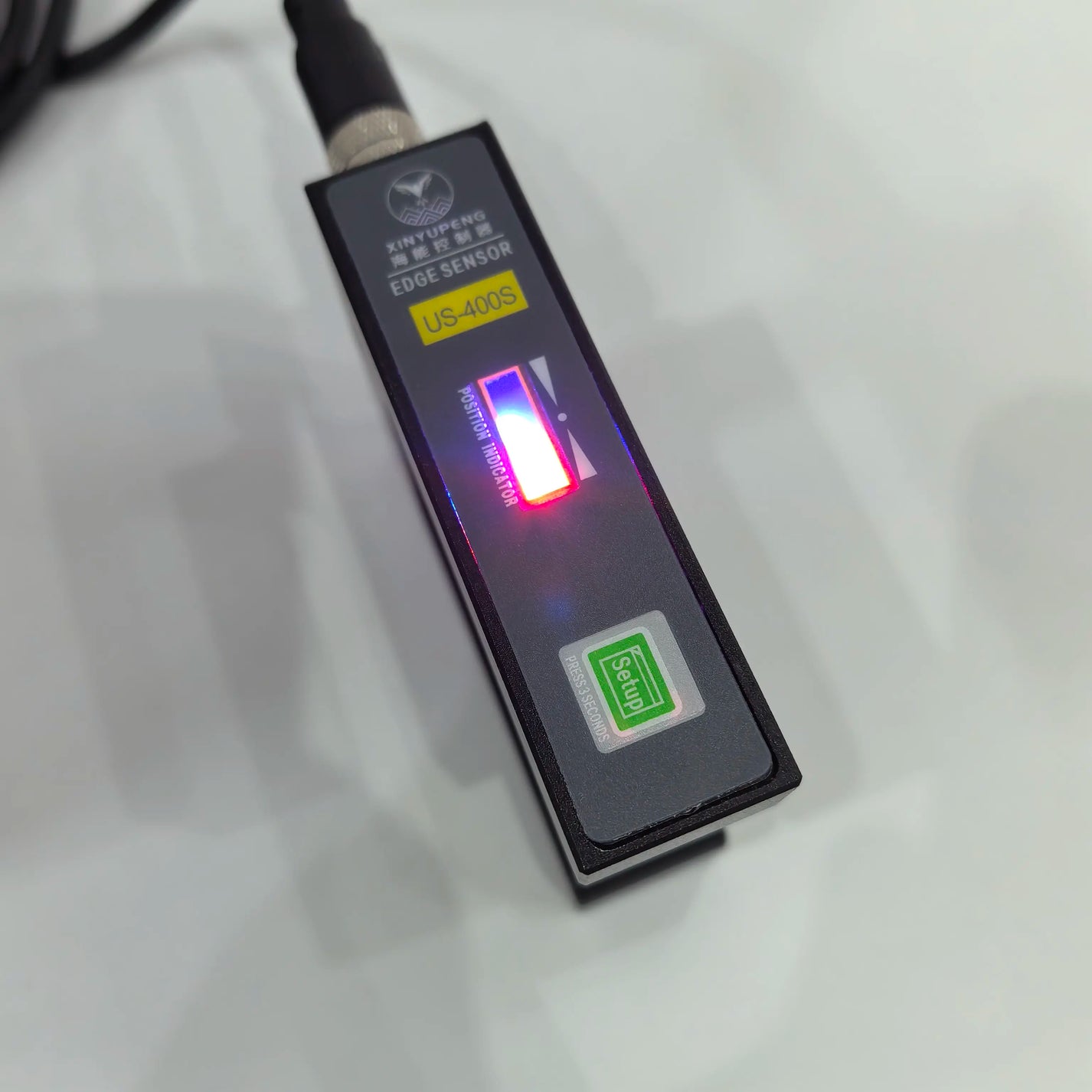

US-400S超音波センサー（適合する通気性のない材料の非接触ウェブエッジ検出用）

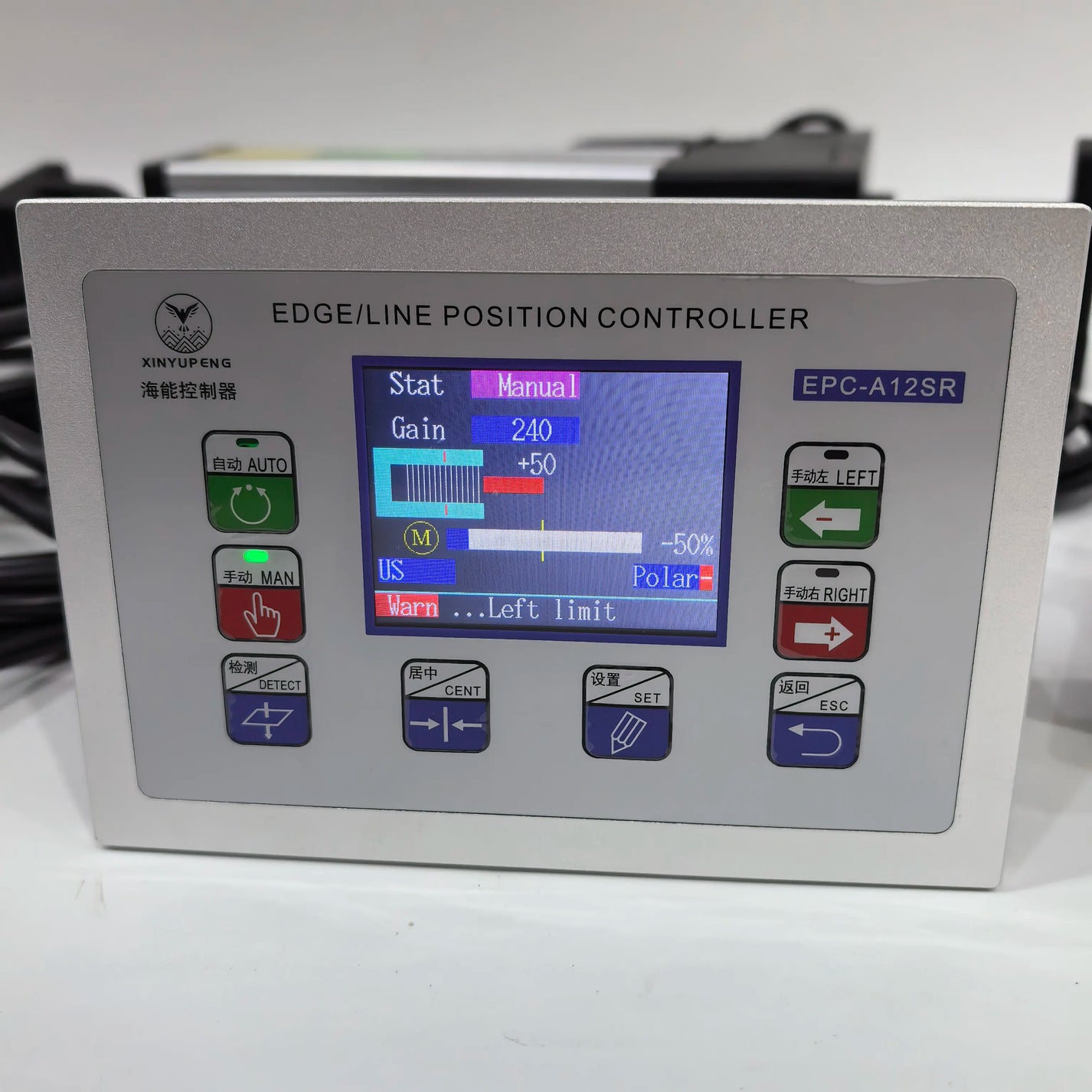

カラーHMIコントローラー（手動／自動運転および方向制御付き）

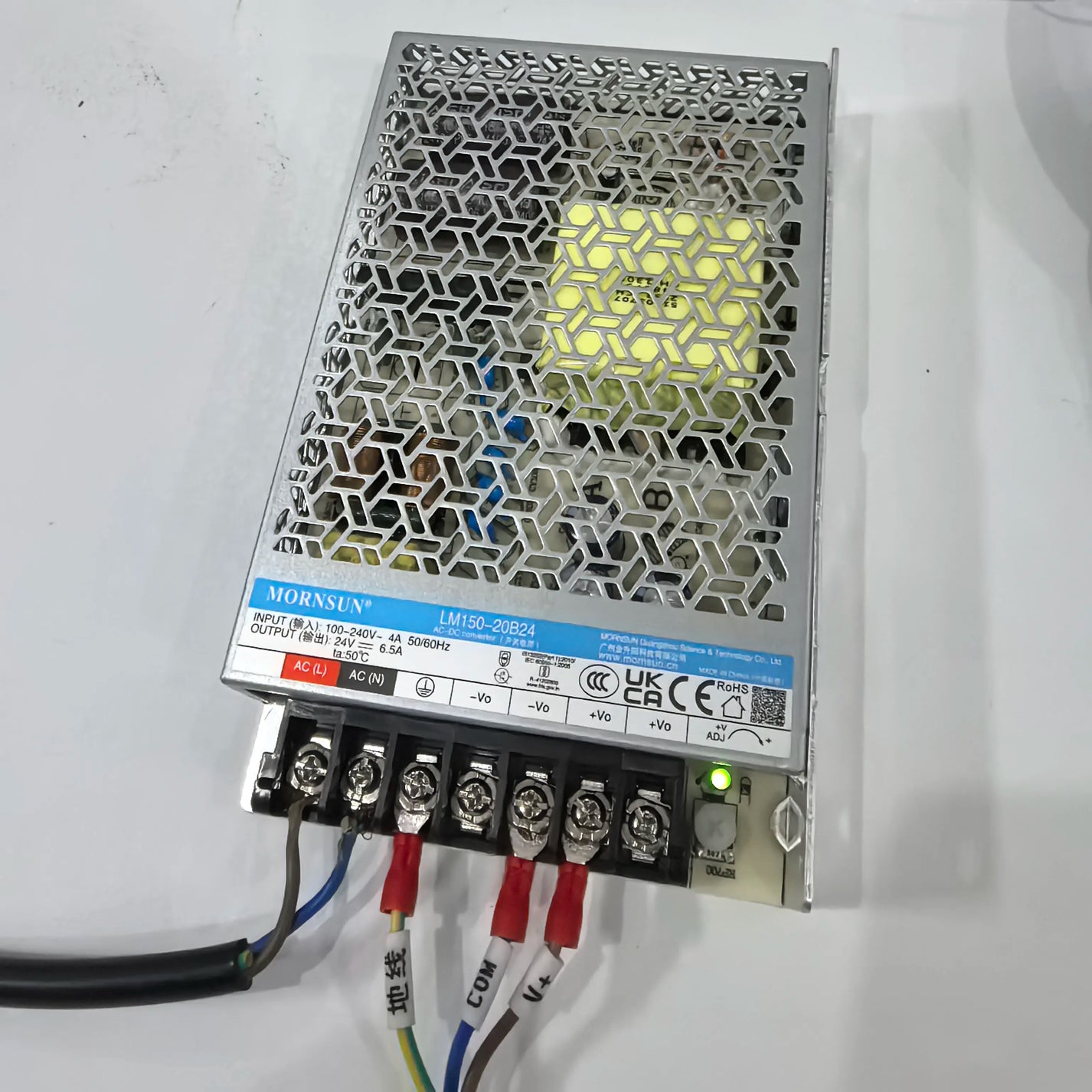

付属電源は100-240V AC入力に対応し、制御システム用に24V DCを出力します

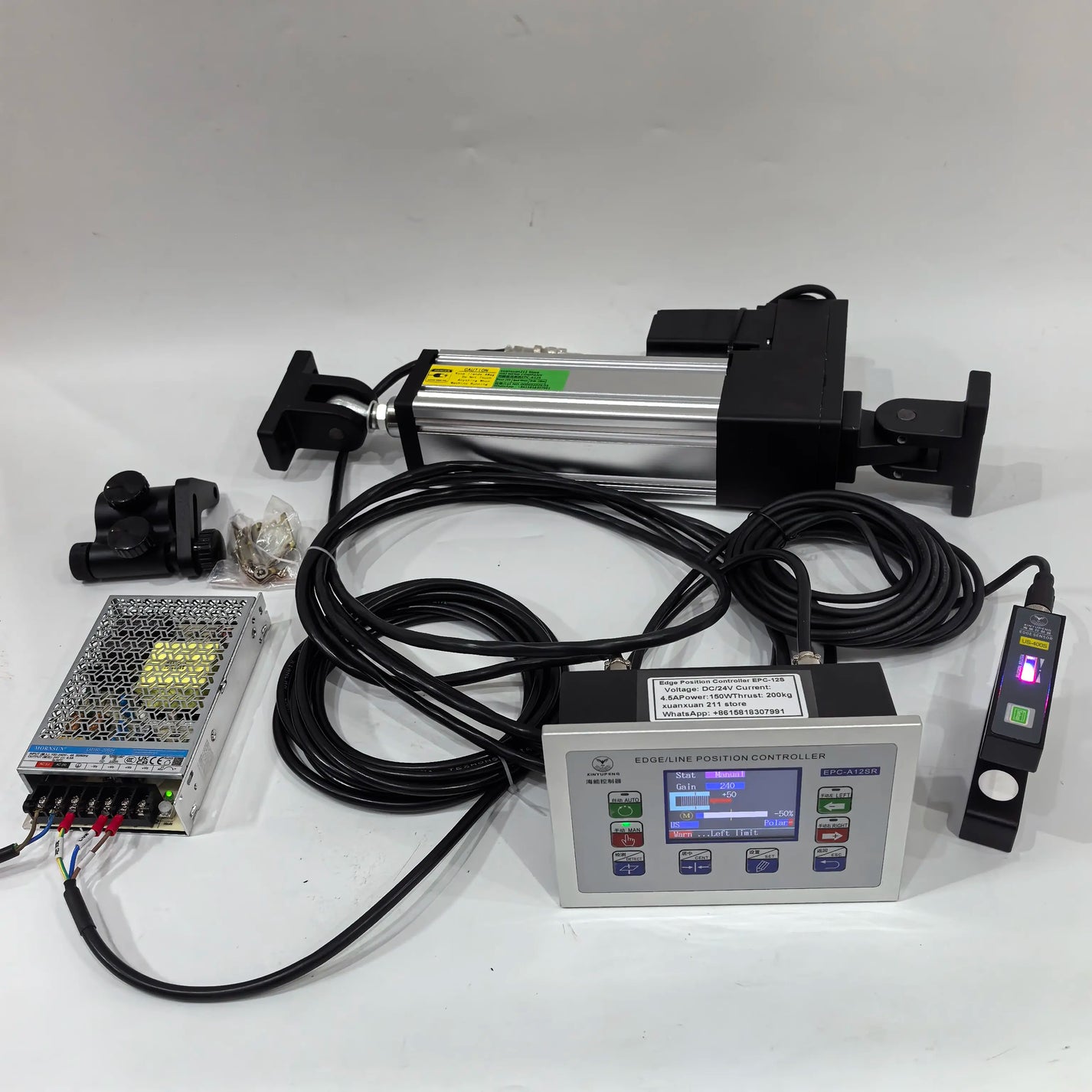

同梱内容

EPC-A12SR補正コントローラー	1個
PD-204L150Tサーボアクチュエーター	1個
US-400S超音波エッジセンサー	1個
電源	1個、100-240V AC入力
接続ケーブル	3本
取付ブラケット	1個

コントローラー仕様

型式	EPC-A12SR
コントローラー電源電圧	DC 24V-45V、標準24V
モーター駆動容量	24V-45V、最大10A
アナログ入力	3チャンネル、0-5V、20K Ωインピーダンス
センサー電源	DC 12V、最大350mA
補正応答時間	0.5 ms
アナログ入力分解能	12ビットADC
スイッチ入力	3チャンネルNPN
対応センサーカテゴリー	超音波、光電、カラーマーク、CCD（ガイド作業に応じて適合）
コントローラー駆動速度範囲	1～75 mm/s
保護等級	IP53

付属のUS-400Sセンサーおよびアクチュエーター

超音波センサー型式	US-400S
本セットでのセンサー用途	適合する通気性のないウェブ材料の非接触エッジ検出
センサー電源	DC 12V
センサー出力	DC 0-5V
検出範囲	8 mm（±-4 mm）
検出精度	0.1 mm
アクチュエーター型式	PD-204L150T
アクチュエーター推力	2KN / 200 kgf
アクチュエーターストローク	150 mm（±-75 mm）
アクチュエーター最大速度	40 mm/s

ご注文時の注意

本標準セットには、US-400S超音波エッジセンサーとPD-204L150Tアクチュエーターが含まれます。
布、織物、メッシュ、多孔質ウェブ材料、通気性材料には、本US-400Sセットを選択しないでください。
別途確認がない限り、光電、カラーマーク、CCD、両エッジセンターガイド用ハードウェアは含まれません。
通気性材料、ラインガイド、カラーマーク追跡、CCD検出、センターガイド、蛇行補正の構成、または異なるアクチュエーターストローク／推力が必要な場合は、ご注文前にお問い合わせください。
プラグおよび電圧は、既定でお客様の配送先国に合わせて構成されます。
適合サポートについては、ウェブ材料、ウェブ幅、ライン速度、ガイドモード、設置スペースをお知らせください。
