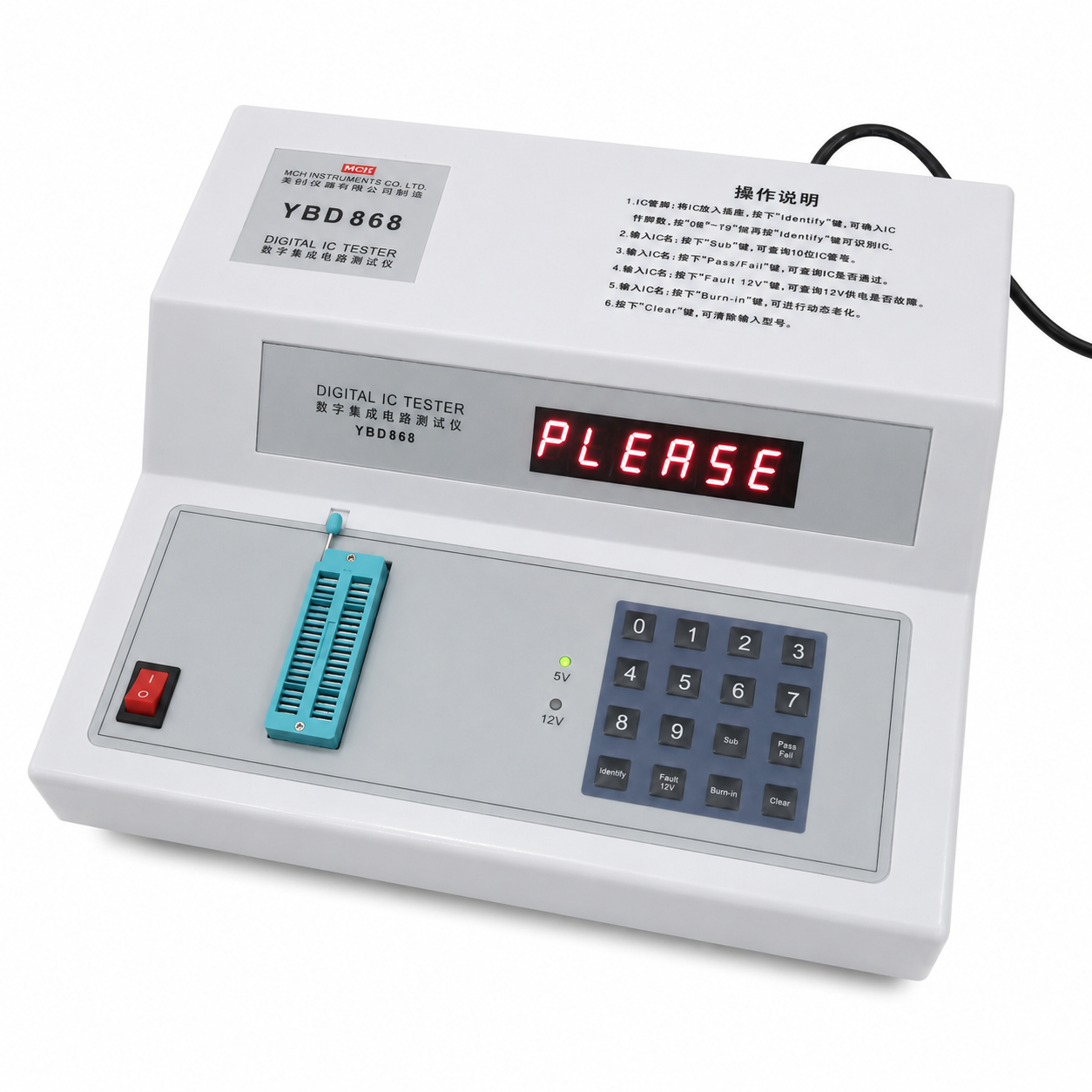

• YBD868 digital IC tester front view with LED display, ZIF socket, keypad and power switch

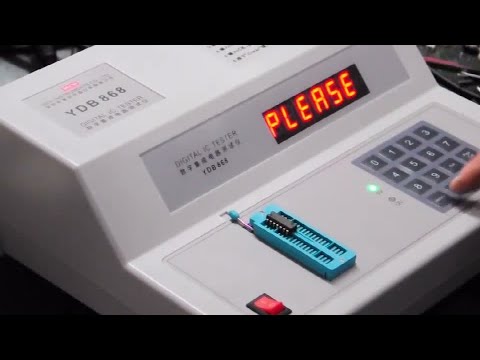

  • YBD868 digital IC tester self-test and DIP IC testing demo video

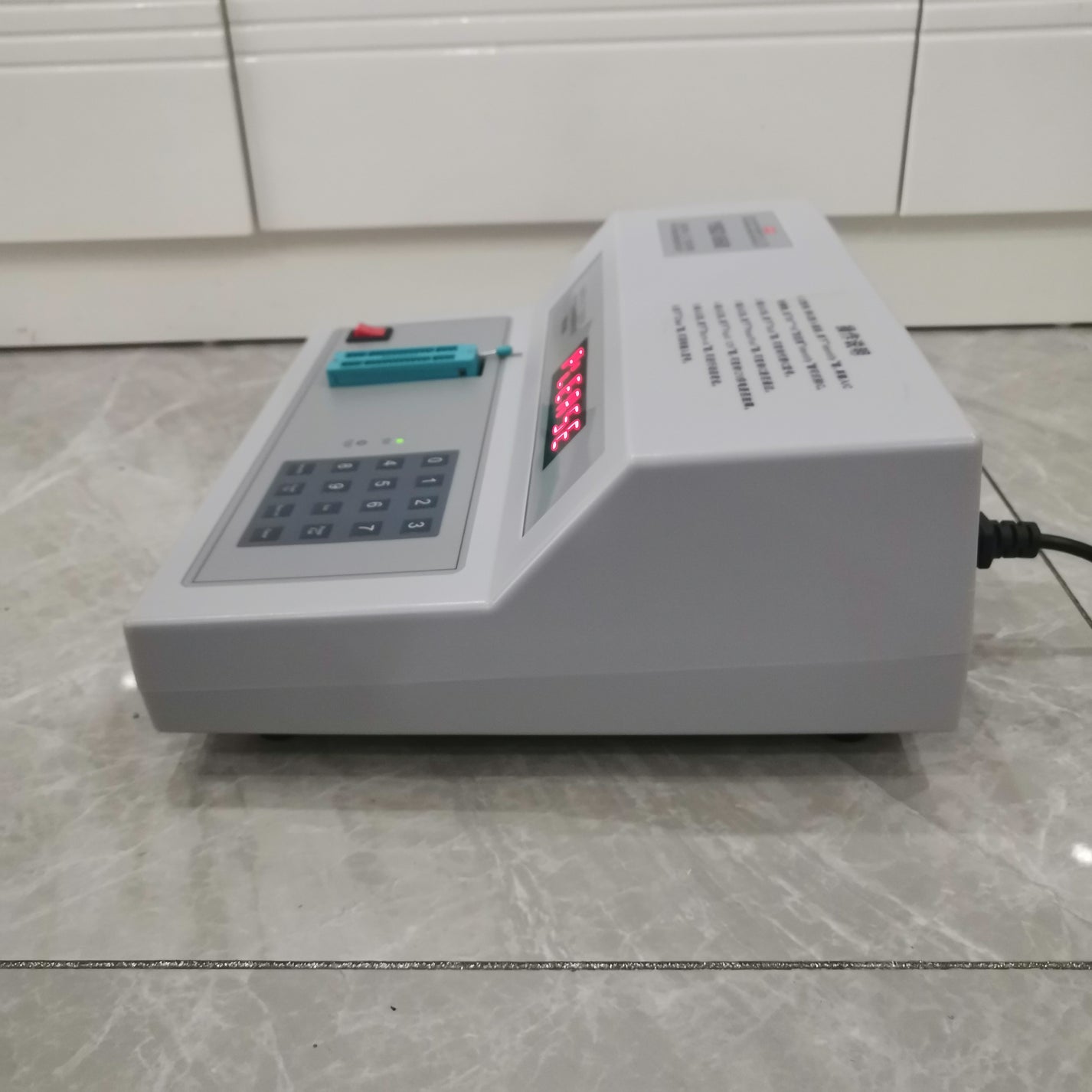

  • YBD868 digital IC tester side view with ZIF socket, keypad and LED display

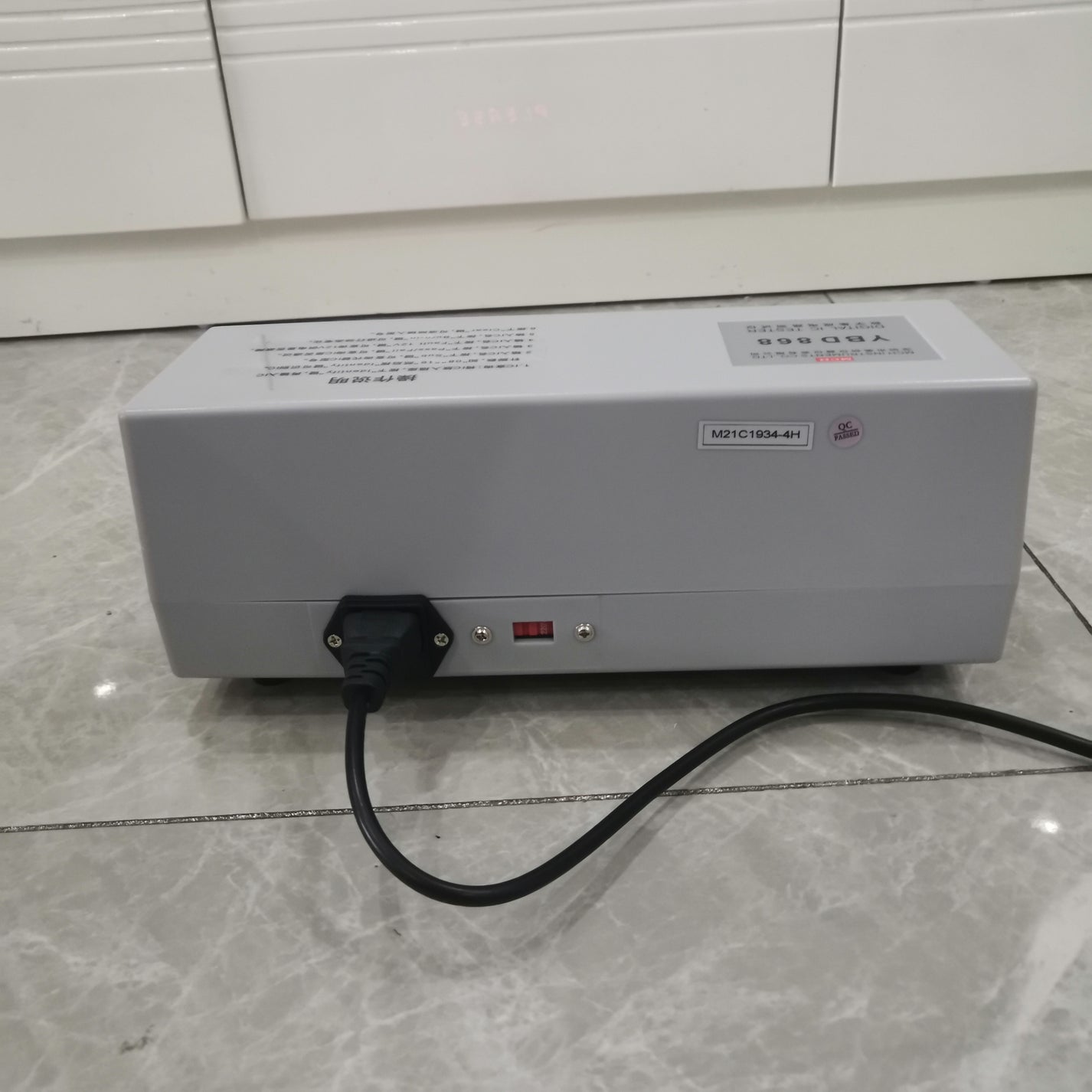

  • Rear view of YBD868 digital IC tester with power inlet, switch and 220V bench-top chassis

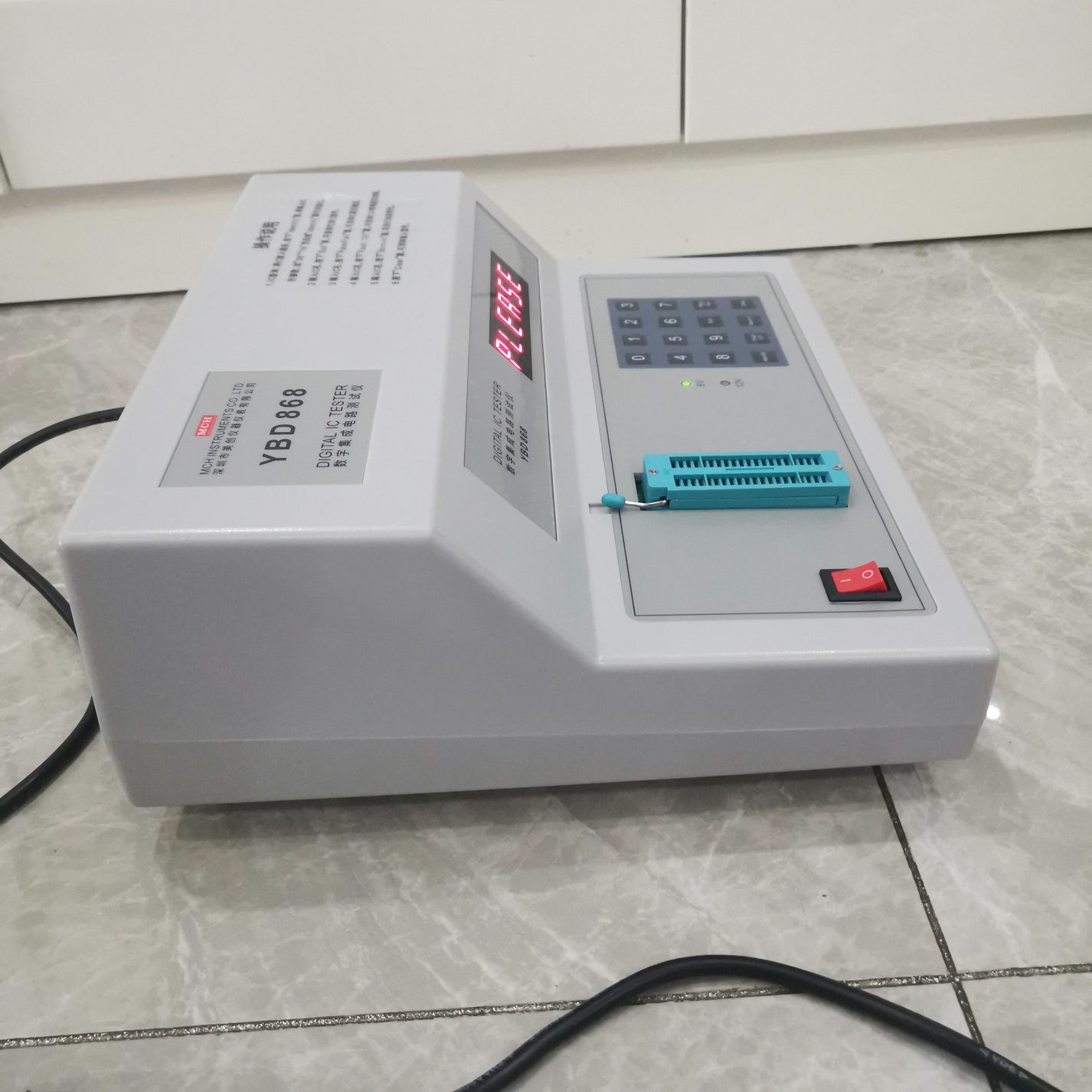

  • YBD868 integrated circuit tester front panel with ZIF socket and numeric keypad

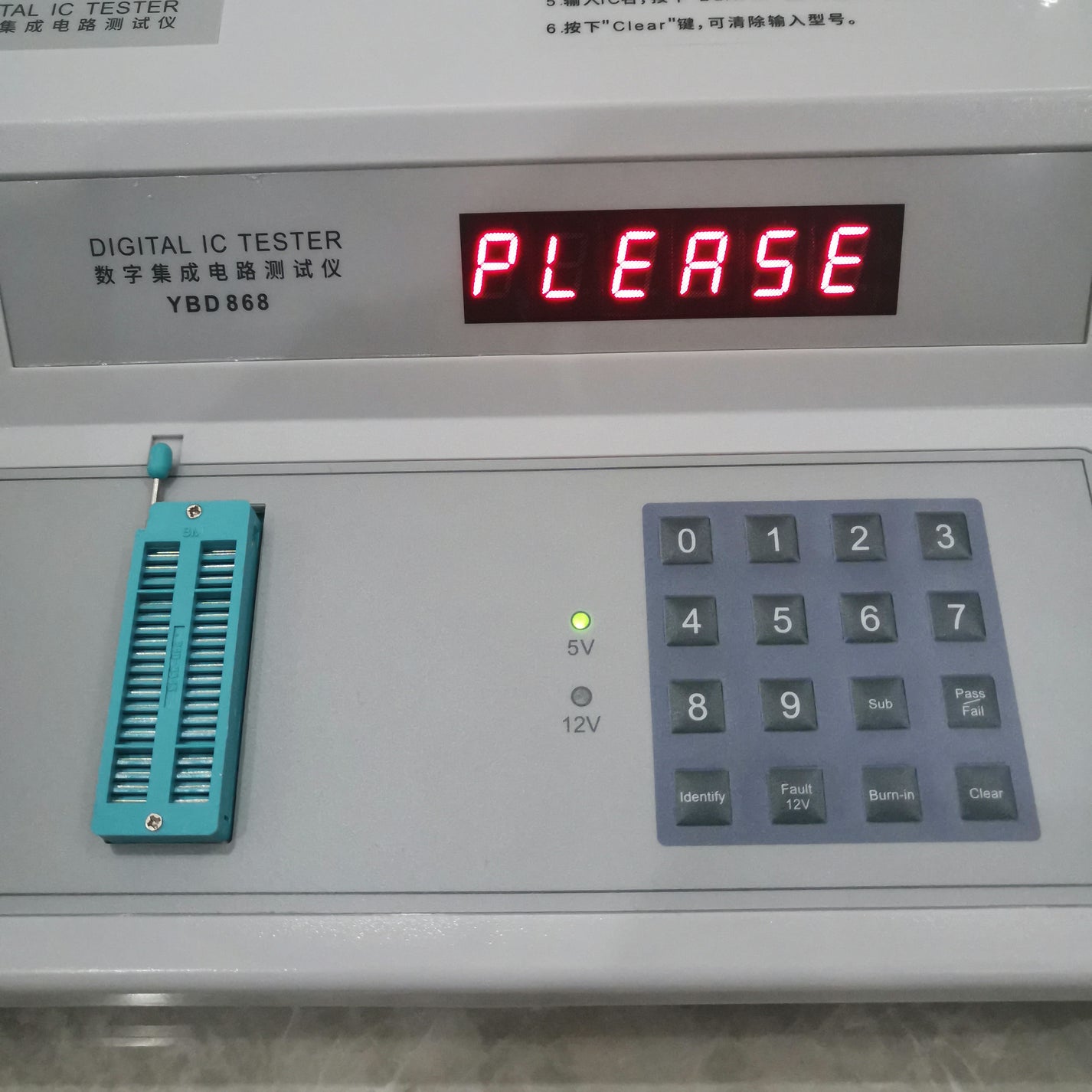

  • YBD868 digital IC tester close-up showing LED display, 5V indicator, ZIF socket and function keys
1 6

FMF

YBD868 デジタルICテスター TTL/CMOS 40ピンDIP IC対応 220V

$207.78 USD
$0.00 USD $207.78 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。



このテスターの機能

YBD868は、最大40ピンのDIPタイプ集積回路に対応したベンチトップ型デジタルICテスターです。PASS/FAIL判定、ピン数による対応デバイス型番の識別、動的バーンインまたは連続テスト、および論理機能とピン配置が一致する代替デバイスの検索に使用します。

対応デバイス範囲

内蔵ライブラリは2,000以上のデバイスをカバーし、TTL54、TTL55、TTL74、TTL75、CMOS14、CMOS40、CMOS45、フォトカプラ、LEDディスプレイ、汎用RAM、汎用SCM、マイクロプロセッサ周辺シリーズを含みます。

主な仕様

モデル YBD868
製品タイプ デジタルICテスター / 集積回路テスター
ICパッケージ範囲 最大40ピンのDIPタイプIC
主な機能 PASS/FAILテスト、デバイス型番識別、動的バーンイン、代替品検索
操作インターフェース デュアルトーン音声プロンプト付き16キーフィルムキーパッド
ディスプレイ 4つのLEDステータスインジケータ付き6桁LEDディスプレイ
電源 220V +/-10%、50Hz
消費電力 12VA
動作温度 0～40℃
構造 ベンチトッププラスチックシャーシ
SKU FMF-YBD868-10521

YBD868を選ぶべきケース

  • 修理ベンチ、電子機器ラボ、メンテナンスチームで専用のデジタルICテスターが必要な場合。
  • 多くの一般的なTTL、CMOS、フォトカプラ、LEDディスプレイ、RAM、SCM、マイクロプロセッサ周辺ICファミリをチェックする場合。
  • 単純なPASS/FAILチェックに加えて、型番識別や代替品検索が必要な購入者向け。

操作上の注意

  • ZIFソケットにICや金属ショートワイヤーを挿入せずにテスターの電源を入れてください。
  • 型番入力時は、IC番号の数字部分を使用し、該当する場合はメーカーの接頭辞や接尾辞を省略してください。
  • ICのノッチをZIFソケットの左側に合わせてからソケットをロックし、テストを実行してください。
  • 代替品検索では、回路で使用する前に代替デバイスの完全な電気的要件を確認してください。
  • 220V以外の電源が必要な場合は、ご注文前に電圧設定をご確認ください。

ダウンロード

FAQ

YBD868はどのようなICをテストできますか？

このテスターは最大40ピンのDIPタイプIC用に設計されており、TTL、CMOS、フォトカプラ、LEDディスプレイ、RAM、SCM、マイクロプロセッサ周辺シリーズを含む2,000以上のデバイスライブラリを搭載しています。

PASSまたはFAILのみを表示しますか？

いいえ。PASS/FAILテストに加えて、YBD868はデバイス型番識別、動的バーンイン、代替品検索、故障検出関連操作をサポートします。

IC型番はどのように入力すればよいですか？

型番の数字部分を入力します。例えば、マニュアルではN74LS00N、N74S00N、74ALS00Nの例に対して7400を使用します。

EPROMやEEPROMモデルを識別できますか？

このテスターでは、EPROMやEEPROMに対して型番識別は使用されません。ご注文前に、対象ICモデルと必要なテスト機能をご確認ください。

操作手順はどこで確認できますか？

上記リンクの英語ユーザーマニュアルには、セルフチェック、基本操作、特殊操作、注意事項、故障検出、測定可能デバイスリストが記載されています。

FMF Supplyの電気試験機器もご覧ください。

詳細を表示する
