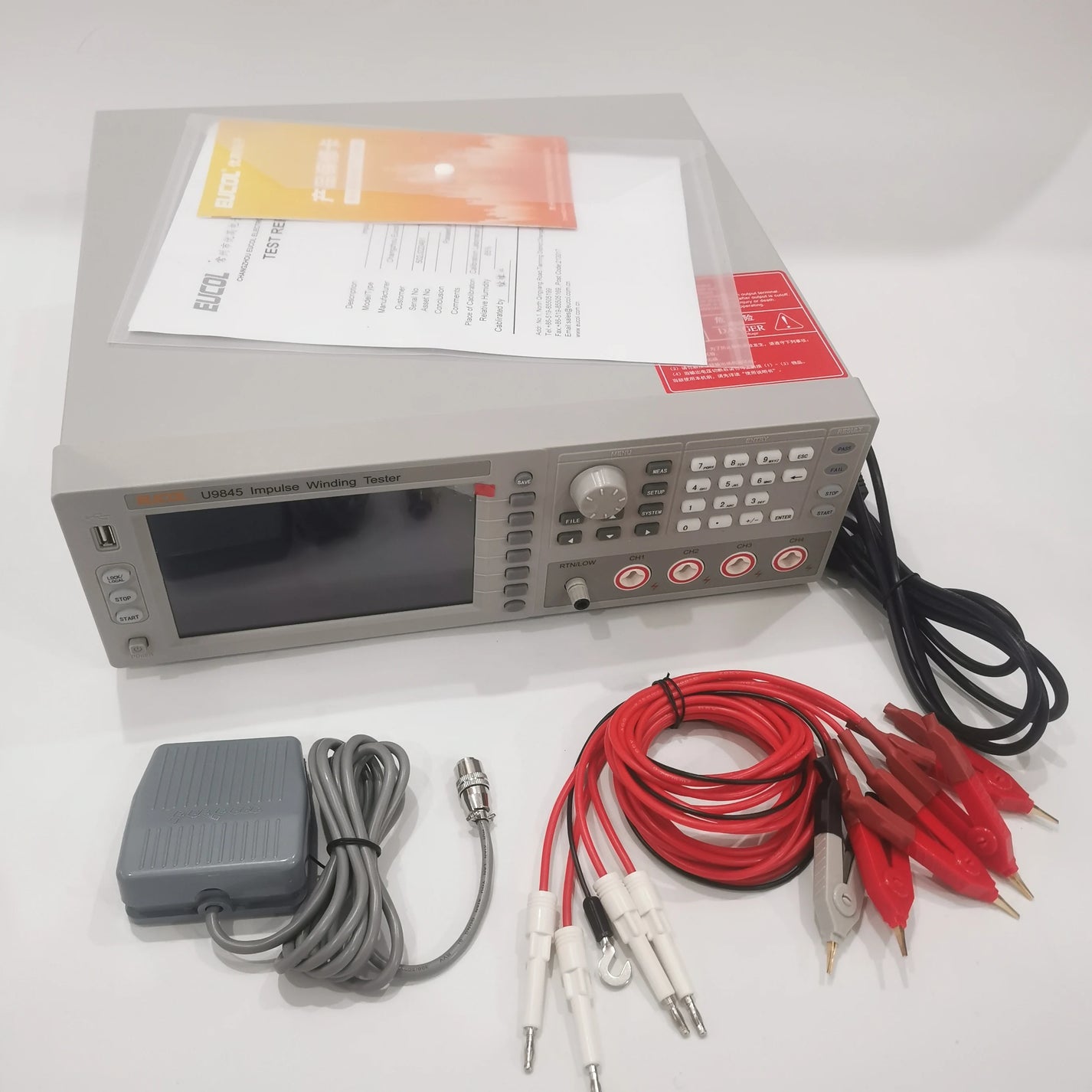

• U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil

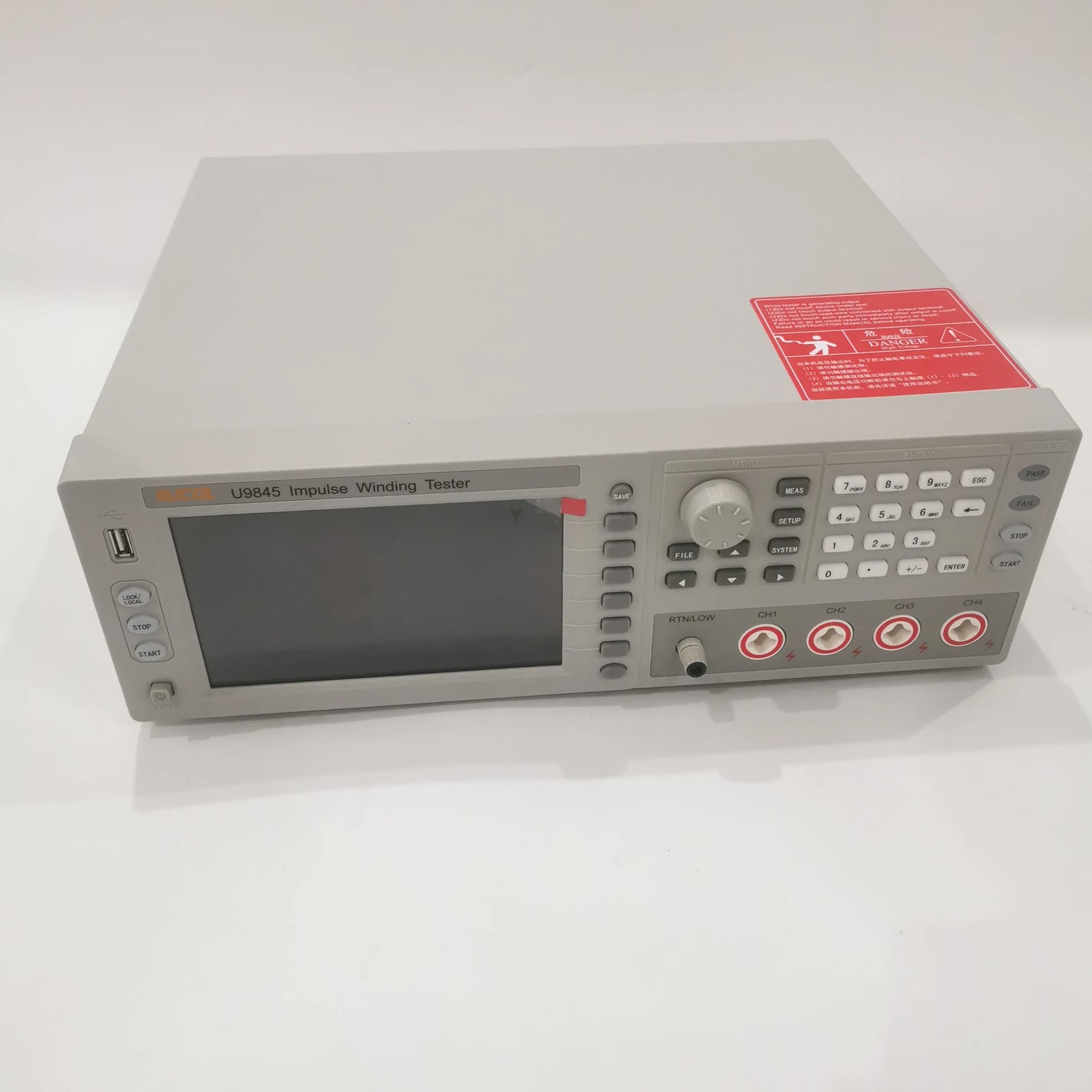

  • U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil Turn-to-Turn Tester for Motor product detail image 2

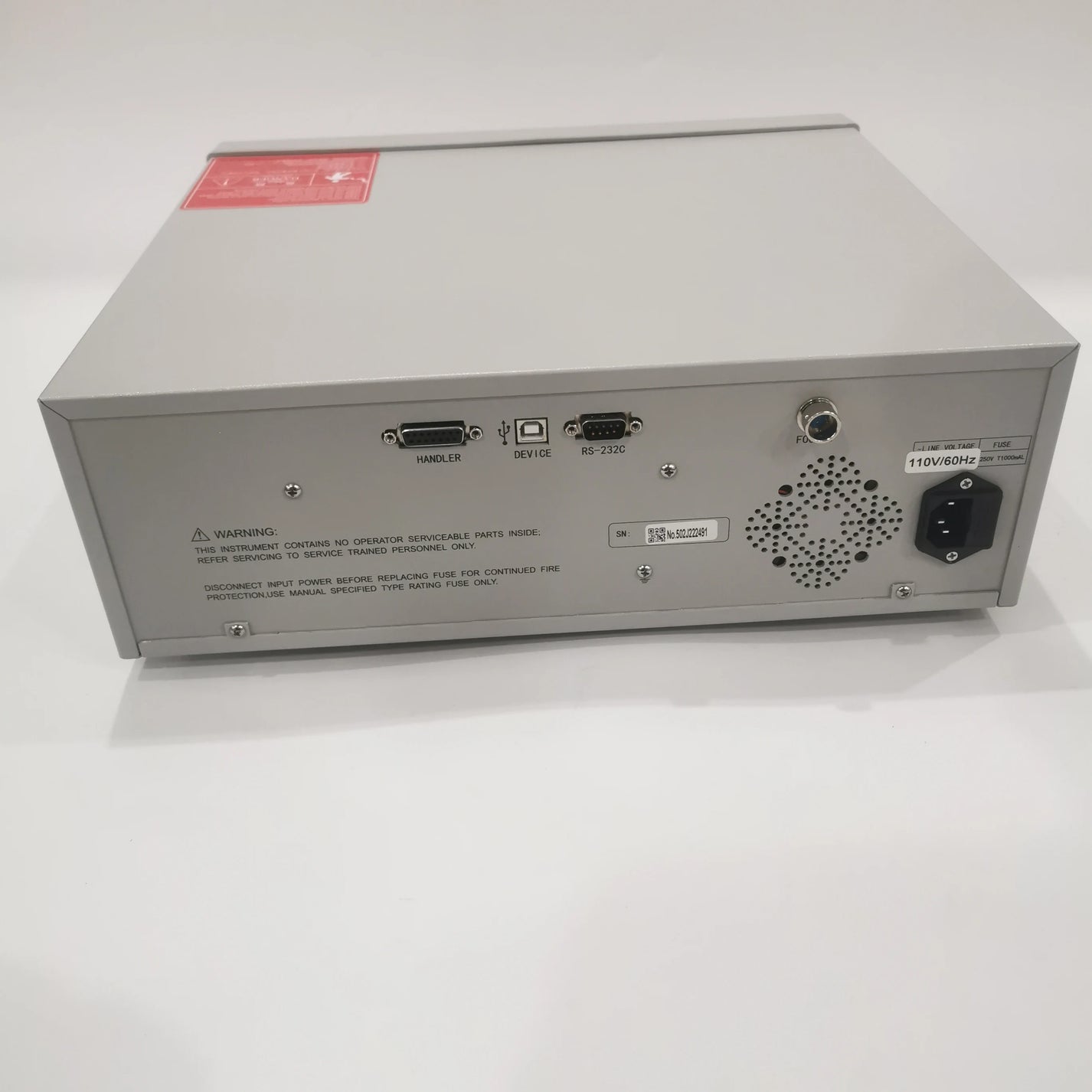

  • U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil Turn-to-Turn Tester for Motor product detail image 3

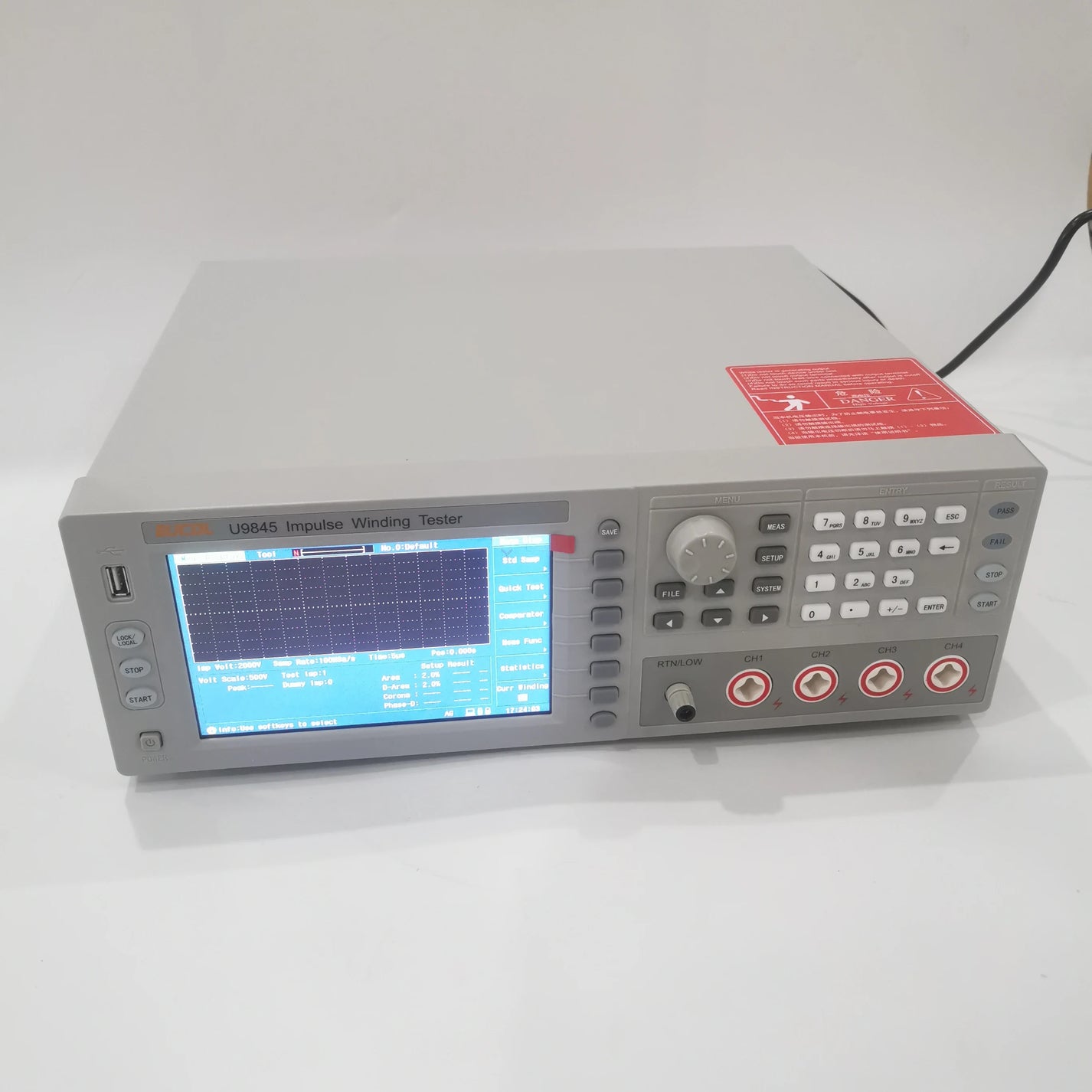

  • U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil Turn-to-Turn Tester for Motor product detail image 4

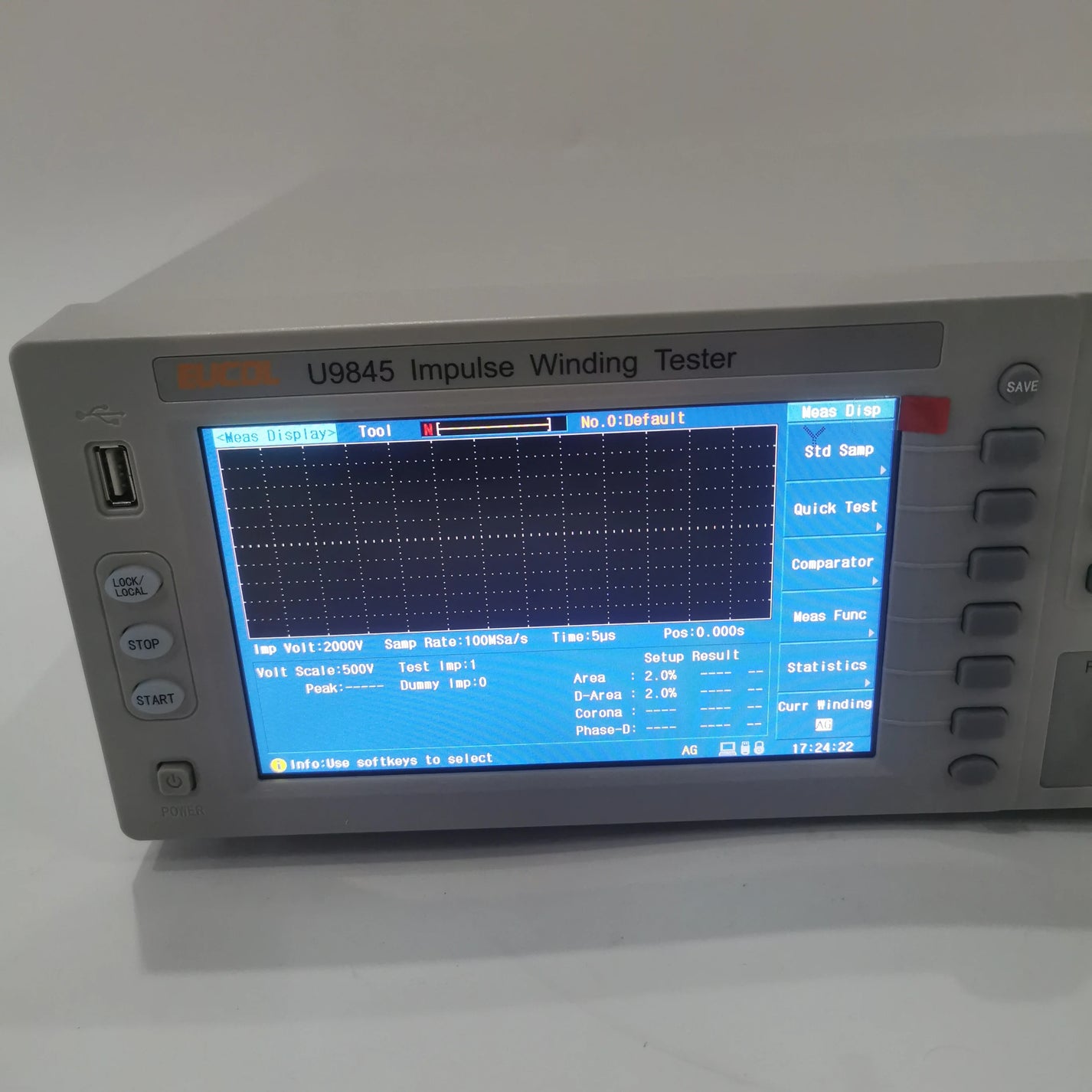

  • U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil Turn-to-Turn Tester for Motor product detail image 5

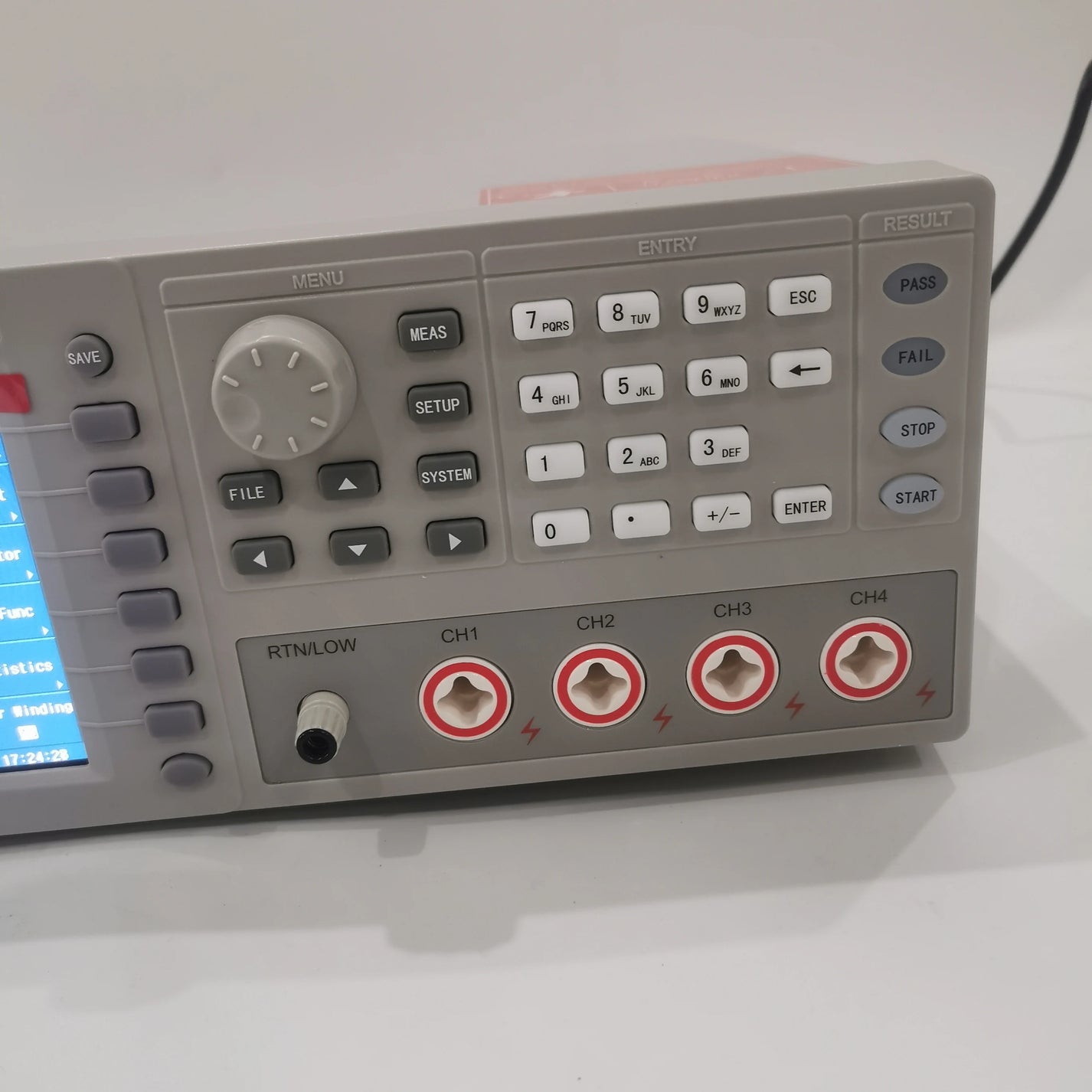

  • U9845 4 Channel Impulse Winding Tester 100-5000V 100Msps Coil Turn-to-Turn Tester for Motor product detail image 6
1 6

FMF

U9845 4チャンネル インパルス巻線テスター 100-5000V 100Msps コイルターン間テスター モーター 変圧器 インダクタ コイル試験機

$1,361.61 USD
$0.00 USD $1,361.61 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。



U9845 インパルス巻線試験器（コイルのターン間試験用）

U9845は、モーター巻線、トランス巻線、インダクタ、コイルなどの巻線部品のターン間絶縁および波形比較試験用の4チャンネルインパルス巻線試験器です。100-5000Vのインパルス電圧を10Vステップで調整可能で、最大100Mspsの高速波形取得により、インパルス条件下での巻線応答を比較します。

本試験器は、4つの高電圧チャンネルと、面積、差分面積、コロナ、位相差の4つの波形比較方式をサポートしています。生産検査、実験室での巻線チェック、受入品質管理、再現性のあるOK/NG判定と波形記録処理が必要なコイル試験ステーションに適しています。

主な特長

  • マルチ巻線インパルス試験用の4つの高電圧チャンネル。
  • 100V-5000Vのインパルス電圧範囲、10V設定ステップ。
  • 巻線応答比較のための最大100Mspsの波形取得。
  • 面積、差分面積、コロナ、位相差の4つの比較方式。
  • 手動、フットスイッチ、外部、内部、バストリガーモードに対応。
  • 生産検査用のLEDとアラーム出力付きOK/NG表示。
  • USBホストが画面イメージの保存とファームウェアアップグレードをサポート。

適切な用途

  • モーター巻線のターン間試験
  • トランスの一次・二次巻線試験
  • インダクタとコイルのインパルス波形比較
  • 三相機器のデルタ結線およびスター結線試験
  • 単相機器の巻線比較チェック
  • 巻線部品の生産品質管理

仕様

モデル U9845
高電圧チャンネル数 4
インパルス電圧 100V-5000V、10Vステップ、5% +/- 10V
インダクタンス試験範囲 20uH以上
インパルスエネルギー 最大0.25ジュール
試験速度 単一巻線：最大12測定/秒、4巻線：最大2測定/秒
印加パルス 最大32テストパルス、最大8消磁パルス
入力インピーダンス 10M
波形取得 最大100Msps、10調整可能レベル、8ビット分解能、6500バイトメモリ深度
比較方式 面積、差分面積、コロナ、位相差
繰り返し精度 +/- 1%
トリガーモード 手動（フットスイッチ含む）/ 外部 / 内部 / バス
検出出力 OK/NG表示、LED / アラーム
内部メモリ 120グループ
Uディスクメモリ 標準波形データと試験設定パラメータ用に600グループ
インターフェース USBスレーブ、RS232C、IEEE488（オプション）、USBホスト
電源 220V / 110V
消費電力 50VA以下
重量 8.0 kg
寸法 400 x 132 x 350 mm
動作環境 0-40℃、75% RH以下

選定上の注意

  • 基本的な抵抗やインダクタンス測定だけでなく、インパルス波形比較が必要な検査作業に本試験器を使用してください。
  • 試験対象の巻線は、本器のインパルス電圧およびインダクタンス範囲内である必要があります。
  • 自動化ステーションの場合は、ご注文前にトリガーモード、HANDLER信号、インターフェース要件を確認してください。
  • プラグと電圧は、デフォルトでお客様の出荷国に合わせて設定されます。

よくある質問

インパルス巻線試験器は何に使用されますか？

インパルス巻線試験器は、巻線に短い高電圧パルスを印加し、波形応答を比較します。モーター、トランス、インダクタ、コイルのターン間絶縁や巻線欠陥のチェックに使用されます。

モーターやトランスのコイルターン間試験に適した試験器はどれですか？

U9845 4チャンネルインパルス巻線試験器は、100V-5000Vのインパルス範囲内で、モーター巻線、トランス巻線、インダクタ、コイルのターン間試験に適しています。

U9845のチャンネル数はいくつですか？

U9845には、マルチ巻線インパルス試験用の4つの高電圧チャンネルがあります。

どのような比較方式をサポートしていますか？

面積、差分面積、コロナ、位相差の比較方式をサポートしています。

生産試験ステーションで使用できますか？

はい。本試験器は、OK/NG表示、LED/アラーム出力、複数のトリガーモード、HANDLER信号、内部メモリ、Uディスクストレージをサポートしており、生産検査や品質管理ワークフローに使用できます。
