M9714 プログラマブルDC電子負荷 0-150V 0-240A 1200W バッテリーおよび電源テスト用

$1,521.79 USD
$0.00 USD $1,521.79 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。



ベンチ電源テスト用プログラマブルDC電子負荷

M9714は、電源、バッテリー、充電器、DCソースのテスト用プログラマブルDC電子負荷です。制御された電流、電圧、抵抗、または電力負荷が必要なテストベンチ向けに、0～150V、0～240A、1200Wの負荷範囲を提供します。

定格範囲内の対応する電源、バッテリーパック、コンバーター、充電器、その他のDC機器のDC出力動作、放電性能、保護応答、負荷安定性をチェックするために使用します。

主な機能

  • 電気テストベンチ用プログラマブルDC電子負荷。
  • 定格範囲：0～150V、0～240A、1200W。
  • 動作モード：CC、CR、CV、CW、CC+CV、CR+CW。
  • バッテリーテストおよび短絡テスト機能をサポート。
  • 動的テストは立ち上がりエッジと立ち下がりエッジの設定をサポート。
  • 連動テストセットアップ用の外部トリガー入力/出力。
  • 負荷電流動作を観測するための電流波形モニター端子。

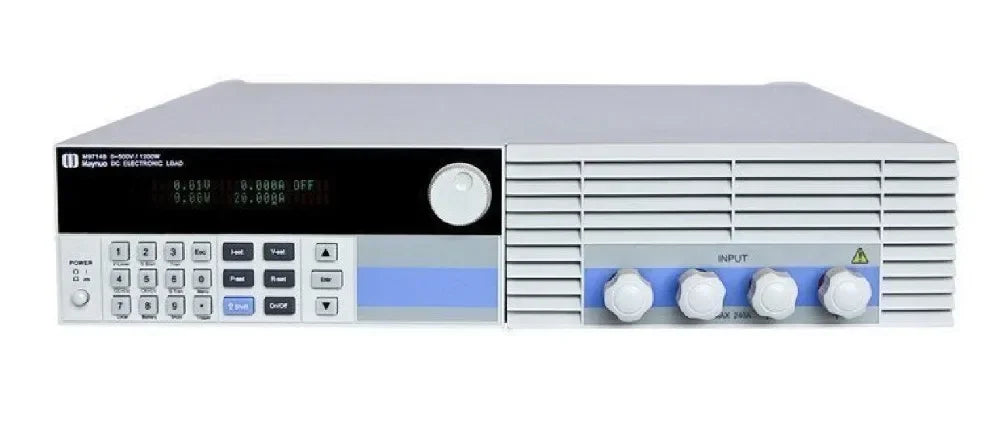

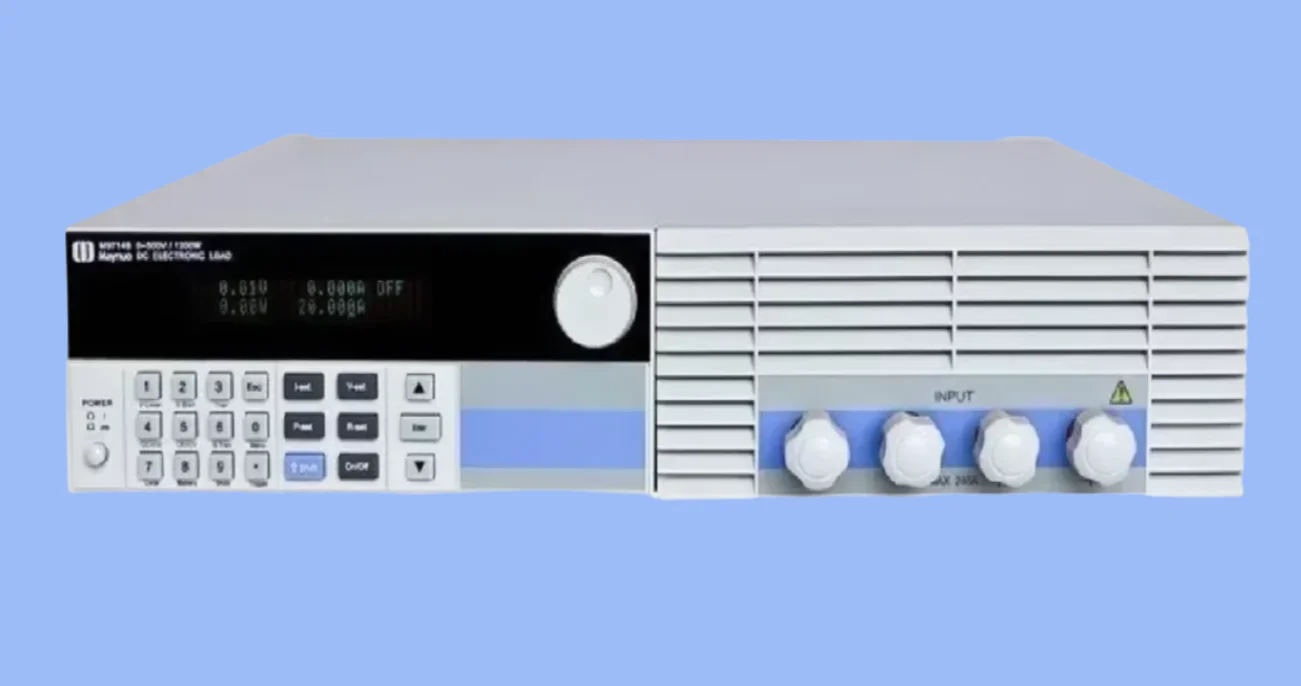

  • ベンチ操作のためのフロントパネルキーパッド、ロータリーノブ、ディスプレイ、大電流入力端子。

仕様

モデル M9714
機器タイプ プログラマブルDC電子負荷
電圧範囲 0～150V
電流範囲 0～240A
電力定格 1200W
動作モード CC、CR、CV、CW、CC+CV、CR+CW
テスト機能 バッテリーテスト、短絡テスト、動的テスト
端子およびインターフェース 入力端子、外部トリガー入力/出力、電流波形モニター端子
SKU FMF-M9714-55705
配送重量 20 kg

代表的な用途

  • DC電源の負荷テスト。
  • バッテリーの放電および容量関連のベンチチェック。
  • 充電器、コンバーター、DCソースの出力テスト。
  • 制御された負荷条件下での保護応答チェック。
  • 電子機器の開発およびメンテナンス作業のための動的負荷テスト。

選定上の注意

  • テスト対象機器が0～150V、0～240A、1200Wの制限内に収まることを確認してください。
  • 大電流ベンチテスト用に適切な配線、端子、冷却スペースを準備してください。
  • テスト対象に応じて動作モードを選択してください：定電流にはCC、定電圧にはCV、定抵抗にはCR、定電力にはCW。
  • 特別な治具、トリガー、またはモニタリング要件がある場合は、ご注文前にお問い合わせください。

よくある質問

M9714の用途は？

電源、バッテリー、充電器、コンバーター、その他対応するDCソースをテストするためのプログラマブルDC負荷として使用します。

電圧、電流、電力の制限は？

記載範囲は0～150V、0～240A、1200Wです。

利用可能な負荷モードは？

記載の動作モードにはCC、CR、CV、CW、CC+CV、CR+CWが含まれます。

バッテリーテストに使用できますか？

はい。バッテリーテストは記載のテスト機能の1つであり、バッテリーとテストセットアップが定格制限内に収まる場合に使用できます。

購入前に確認すべきことは？

テストセットアップの電圧、電流、電力、配線、冷却スペース、必要な負荷モードを確認してください。
