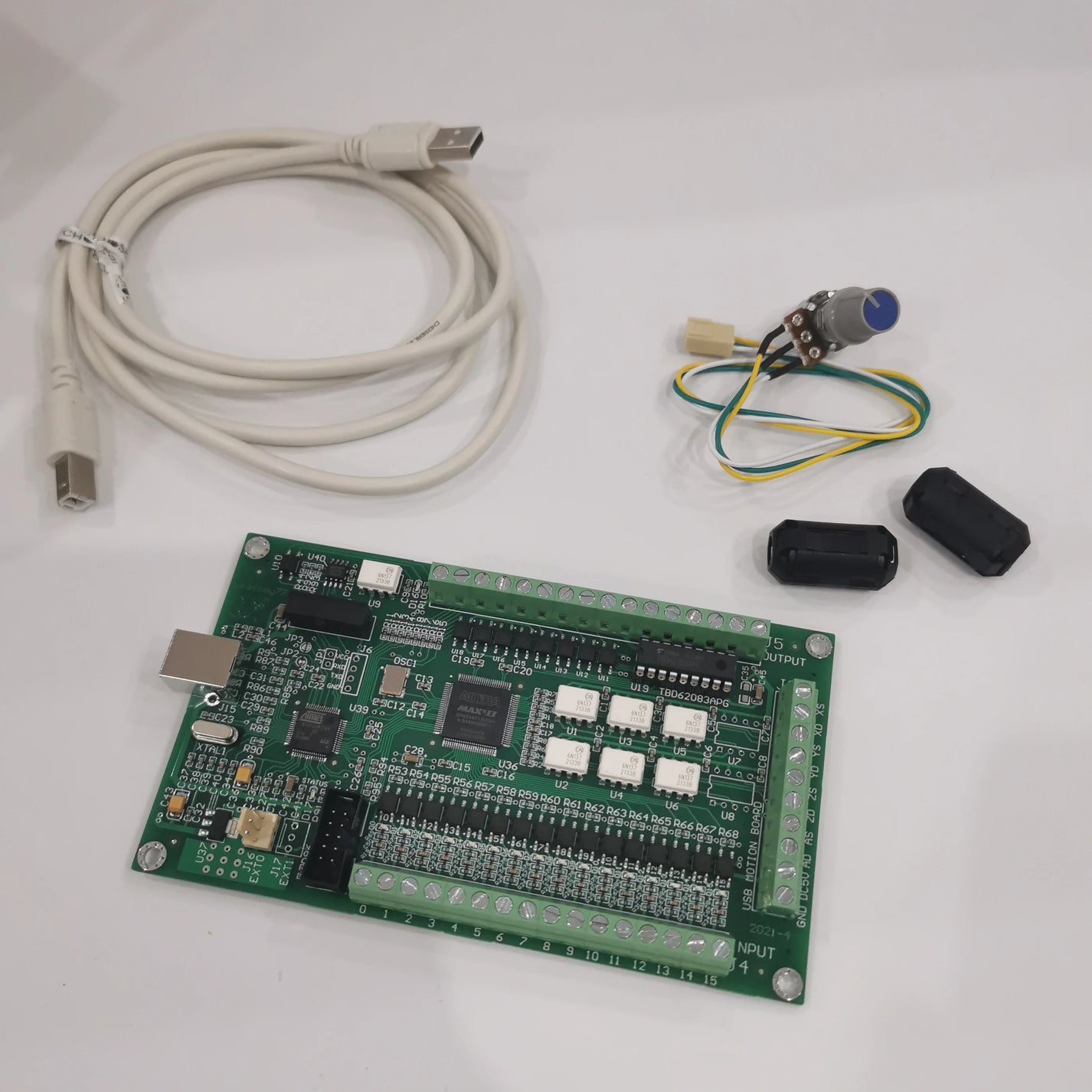

• LF77-AKZ250-USB2(B) Mach3 USB CNCモーションコントローラーボード（USBケーブル・調整ノブ付属）

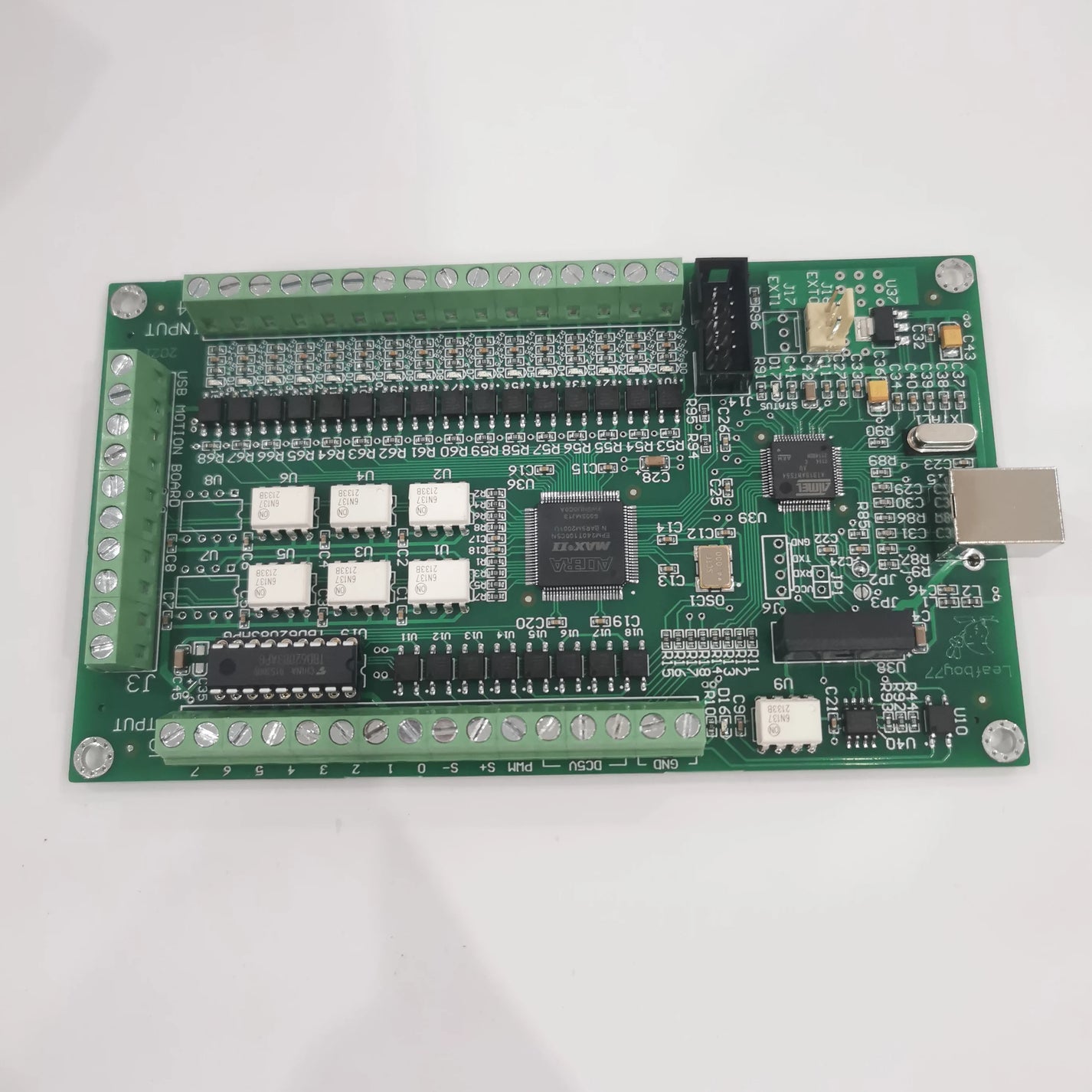

  • LF77-AKZ250-USB2(B) モーションコントローラボード 前面図（USBポートと端子台付き）

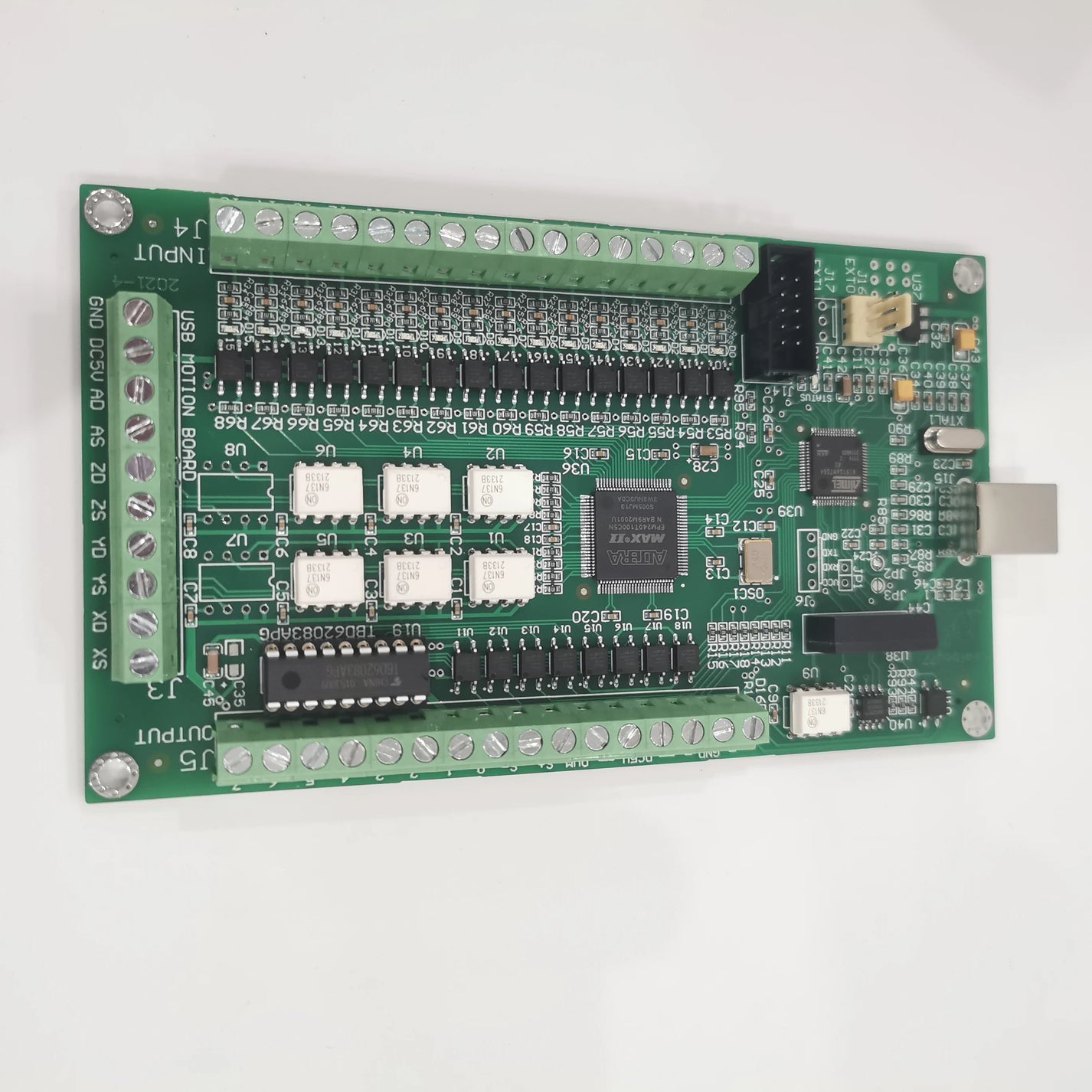

  • AKZ250 Mach3 USB CNCモーションコントローラーボード上面図（入出力端子表示）

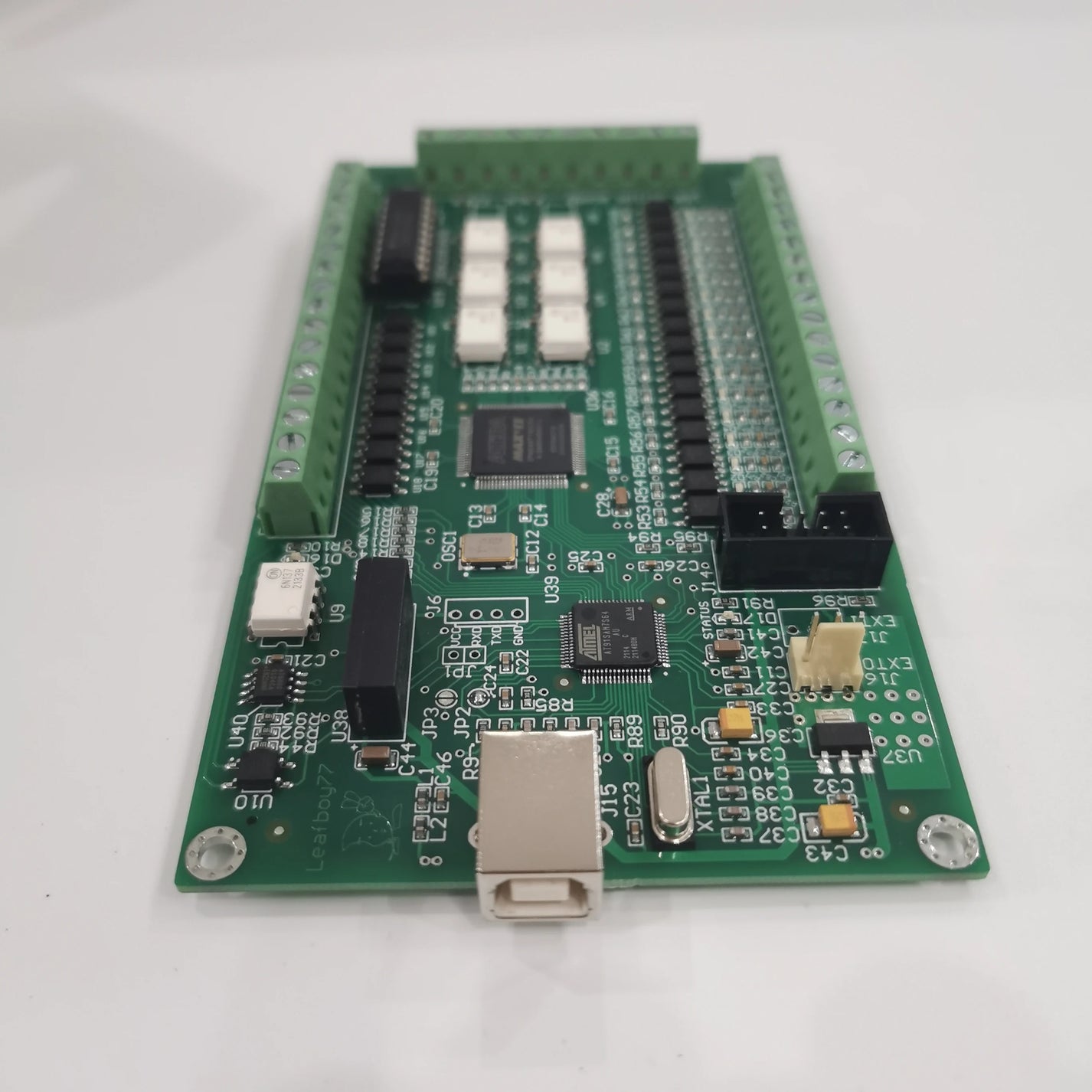

  • AKZ250 USBモーションボード 斜視図（フォトカプラ・端子台搭載）

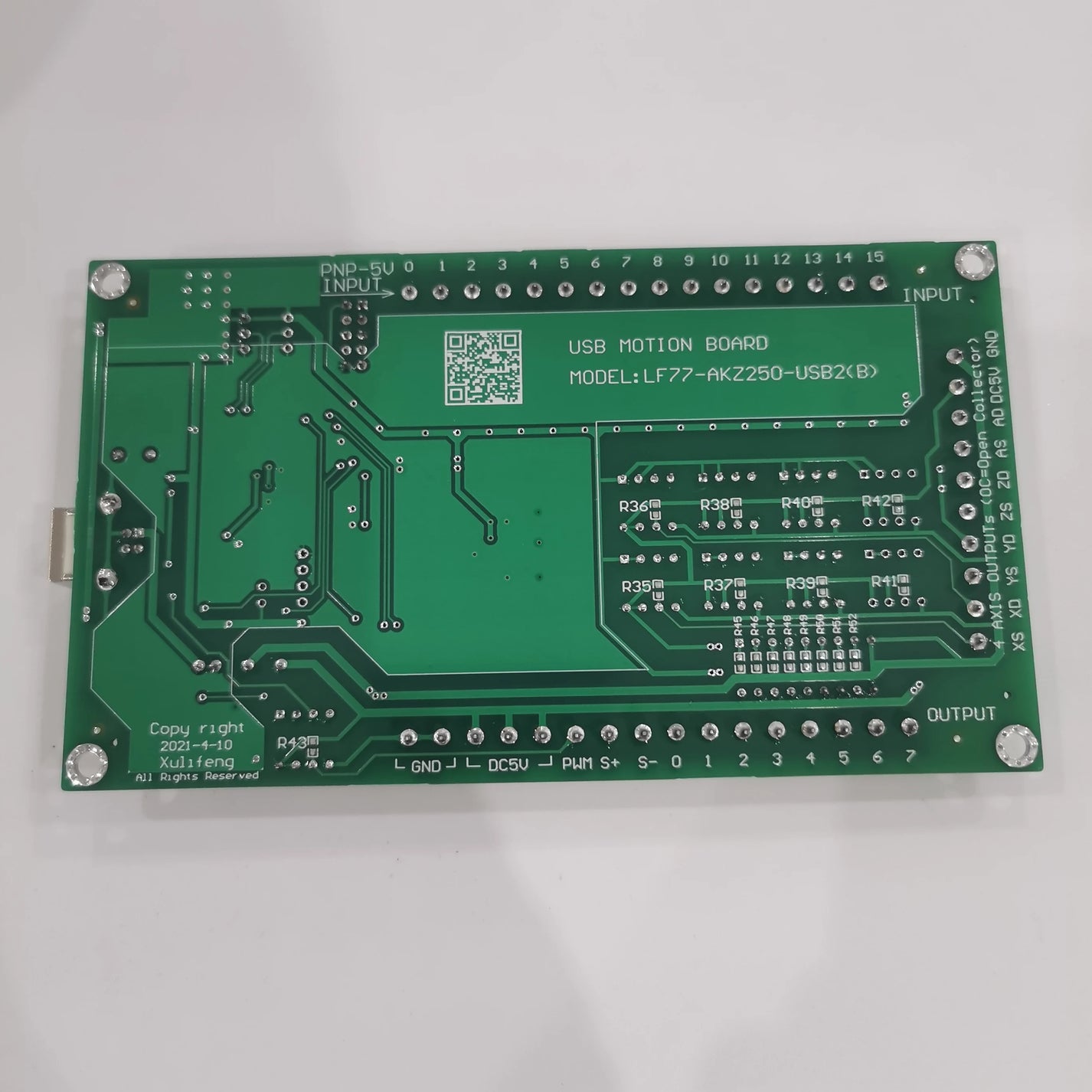

  • LF77-AKZ250-USB2(B) USBモーションボード背面、型番表示
  • Mach3 USBモーションコントローラ接続図：スピンドル、入出力、3/4軸制御
1 6

FMF

FMF LF77-AKZ250-USB2(B) Mach3 USB CNCコントローラーボード、3/4軸、200KHz

$110.00 USD
$0.00 USD $110.00 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。
軸構成

Accepted secure payment methods

Mastercard Visa American Express PayPal Discover JCB Bank Transfer

製品概要

LF77-AKZ250-USB2(B)は、3-axisまたは4-axis CNC制御システム向けのMach3 USBモーションコントローラーボードです。USB接続に対応し、個別のUSBドライバーインストール不要でプラグイン使用が可能、USBホットスワップにも対応。ステッパーまたはサーボモーター制御用に最大200KHzのステップパルス周波数を提供します。

主な特長

  • 型番：LF77-AKZ250-USB2(B)
  • インターフェース：USB
  • 軸構成オプション：3軸および4軸
  • 最大ステップパルス周波数：200KHz
  • 対応Mach3一覧（Mach3 R3.043.066を含む）
  • USB接続状態と動作状態をインジケーターLEDで表示
  • 送り速度、スピンドル速度、ジョグ速度を調整ノブで制御可能
  • 基板上に絶縁電源を搭載。外部電源も使用可能でUSB負荷を軽減

技術仕様

軸出力 3軸または4軸、高速フォトカプラ絶縁
軸出力周波数 200KHz
デジタル入力 PNP-5V x 16、フォトカプラ絶縁
アナログ入力 0-3.3V x 2、非絶縁
MPG入力 PNP-5V x 1、フォトカプラ絶縁。MPGはリアルタイム非対応
速度測定入力 1系統のフォトカプラ絶縁入力、PNP-5V / NPN-5V
デジタル出力 オープンコレクタ出力 500mA x 8、フォトカプラ絶縁
アナログ出力 PWMオープンコレクタ出力 13mA x 1、フォトカプラ絶縁
対応Mach3機能一覧 ソフトウェアリミットおよびバックラッシュ機能
制限事項 スレーブ軸なし、自動レベリングなし、軸リンクなし

ご購入前の確認事項

  • CNC制御構成に合わせて、3軸または4軸のバリエーションを正しく選択してください。
  • ご購入前に、お使いのMach3バージョン、Windows環境、入力電圧ロジック、出力負荷、スピンドル制御要件をご確認ください。
  • リアルタイムMPG、スレーブ軸制御、自動レベリング、軸リンク機能が必要かどうかをご確認ください。本製品はこれらの機能を非対応または制限付きとしています。

よくある質問

このボードは3-axisまたは4-axis CNC制御に対応していますか？

3軸と4軸の両方のバリエーションがあります。CNCマシンの軸数に合ったバリエーションをお選びください。

最大ステップパルス周波数は？

最大軸出力周波数は200KHzです。

LF77-AKZ250-USB2(B)にUSBドライバーは必要ですか？

個別のUSBドライバーインストールは不要で、コンピューターに接続するだけで使用できます。

確認すべき互換性の制限は？

MPGはリアルタイム非対応で、スレーブ軸、自動レベリング、軸リンクはありません。これらの制限がCNC制御要件に合致するかご確認ください。

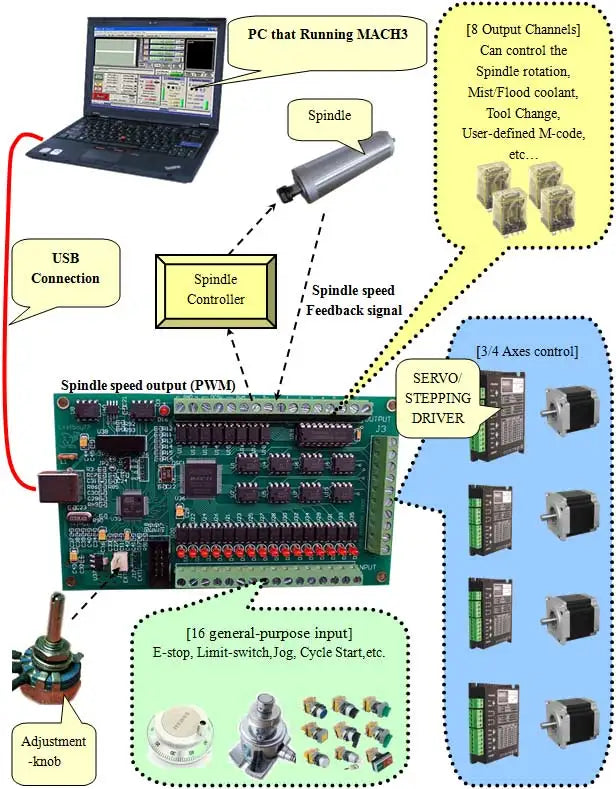

接続図

Mach3 USB motion controller connection diagram for spindle input output and 3 or 4 axis control
