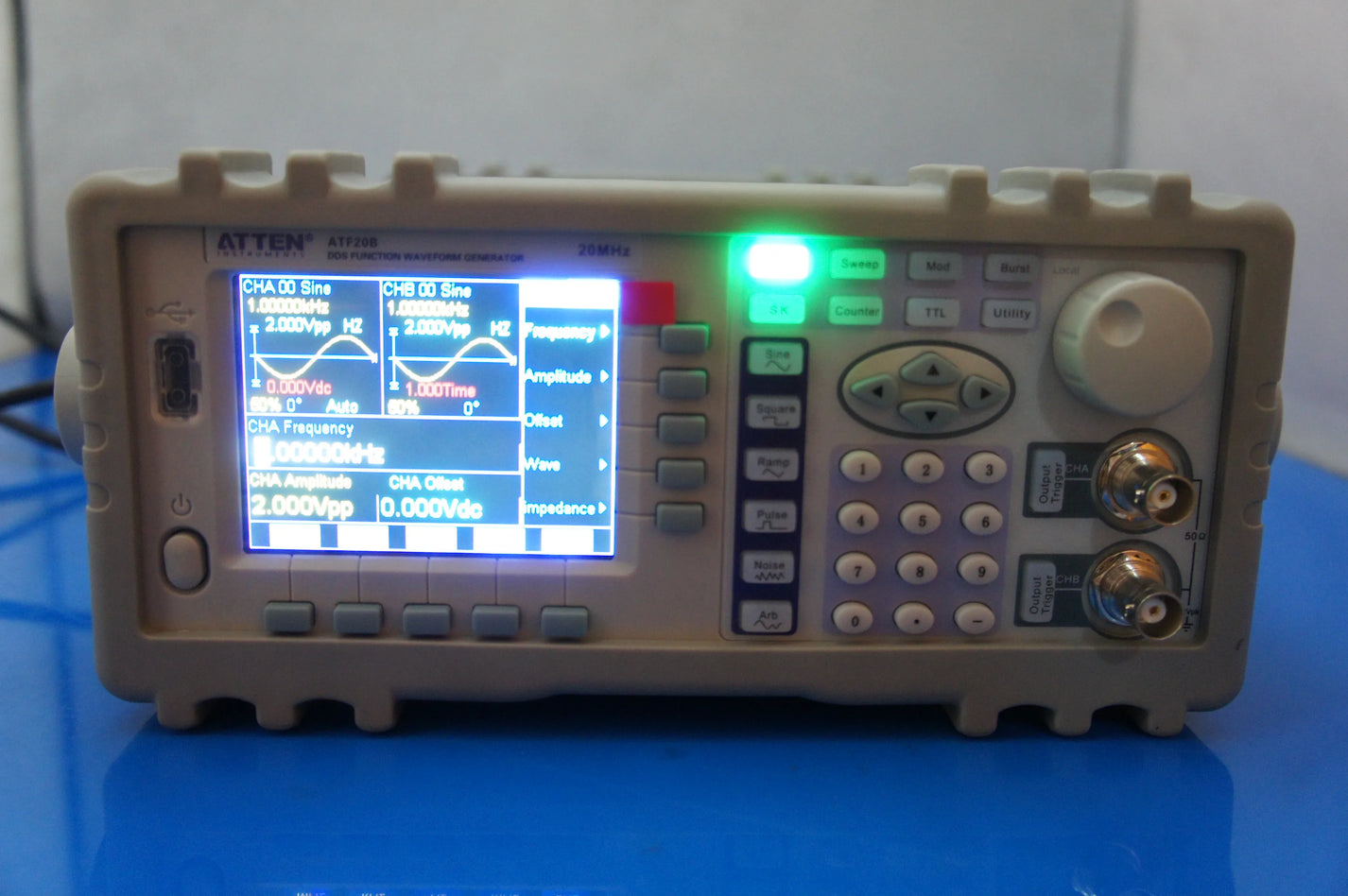

• ATF20B+ 20MHz デュアルチャンネルDDSファンクションジェネレーター フロントパネル TFTディスプレイ付き

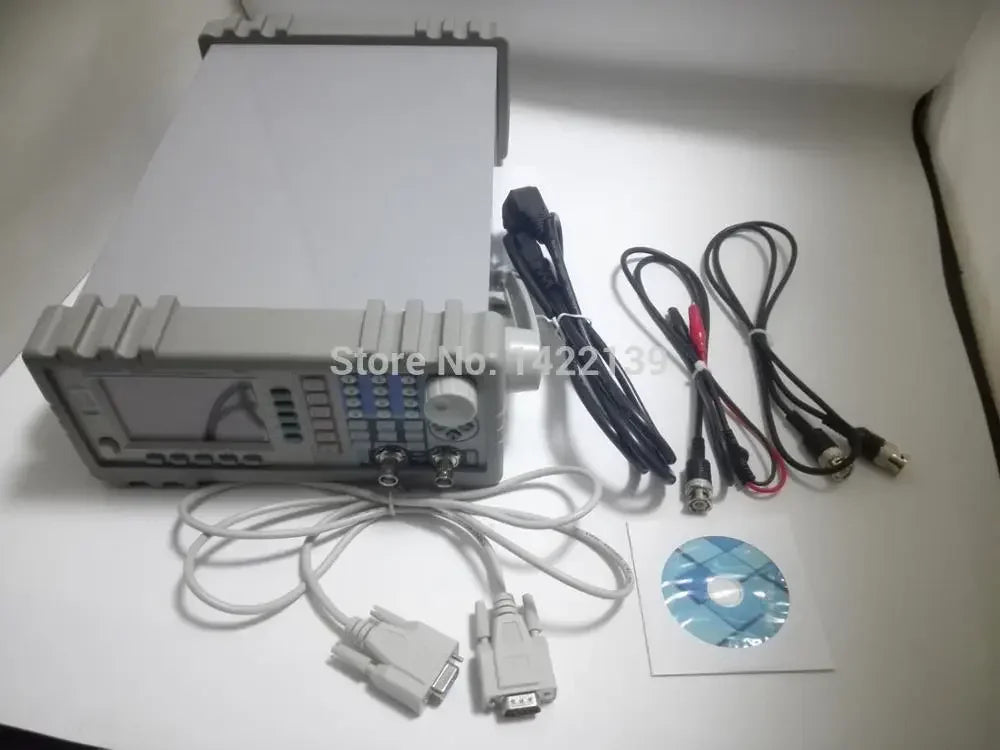

  • ATF20B+ ファンクションジェネレータパッケージアクセサリ、テストリード RS232 ケーブルおよび電源コード付き

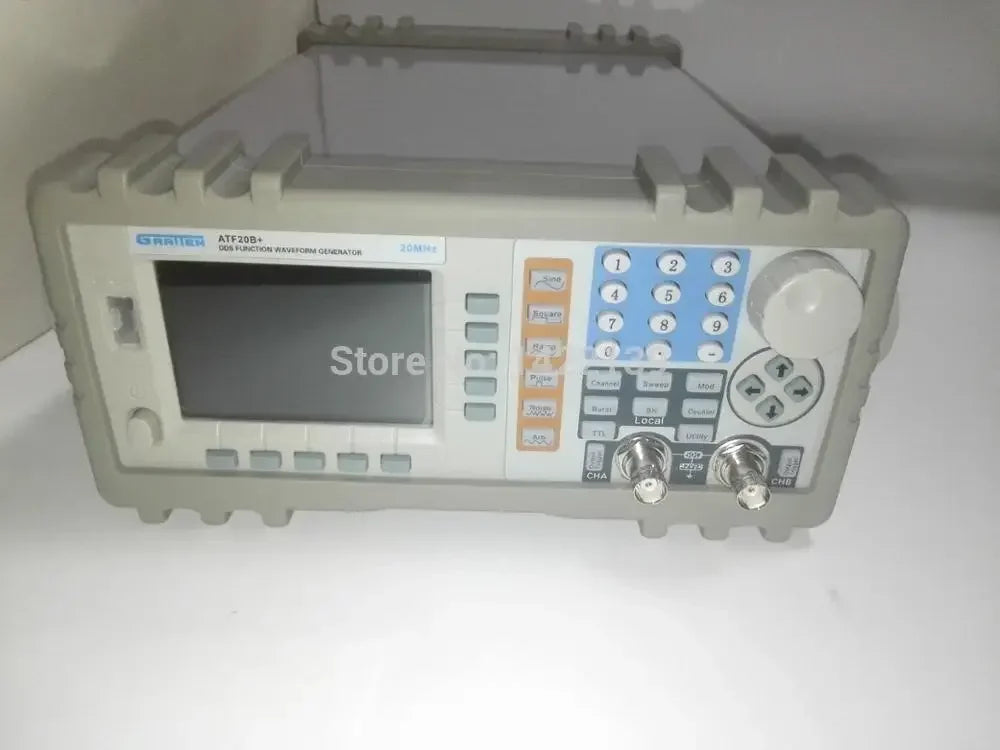

  • ATF20B+ 20MHz シグナルジェネレータ フロントパネル、デュアルBNCチャンネル出力付き

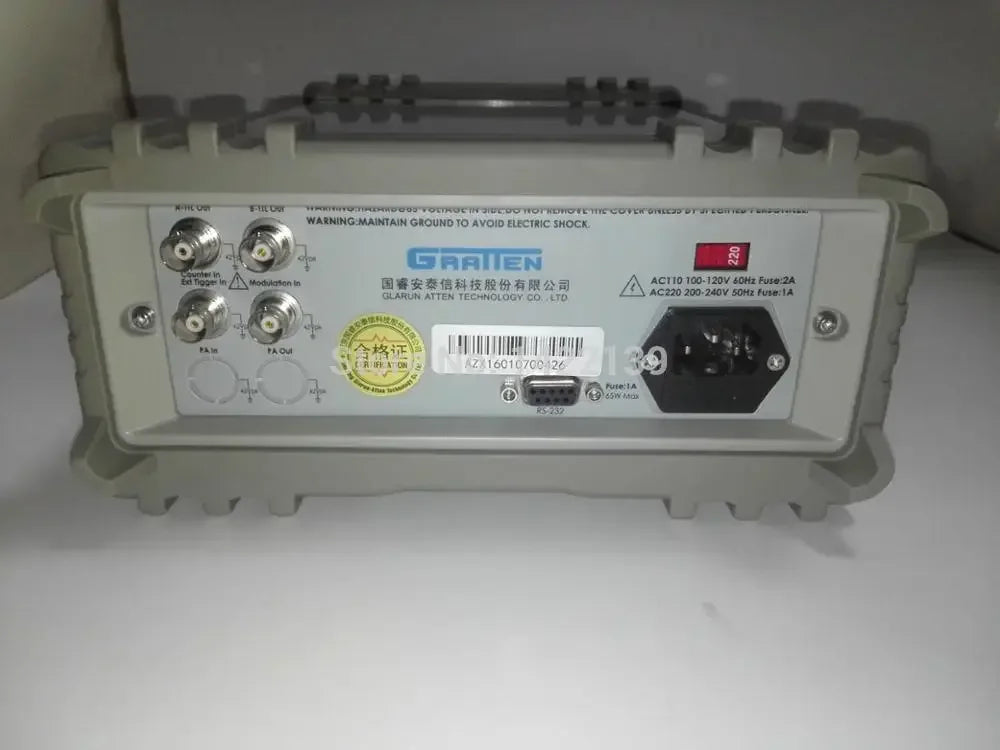

  • ATF20B+ DDSファンクションジェネレーター背面パネル（RS232および電圧セレクター付き）

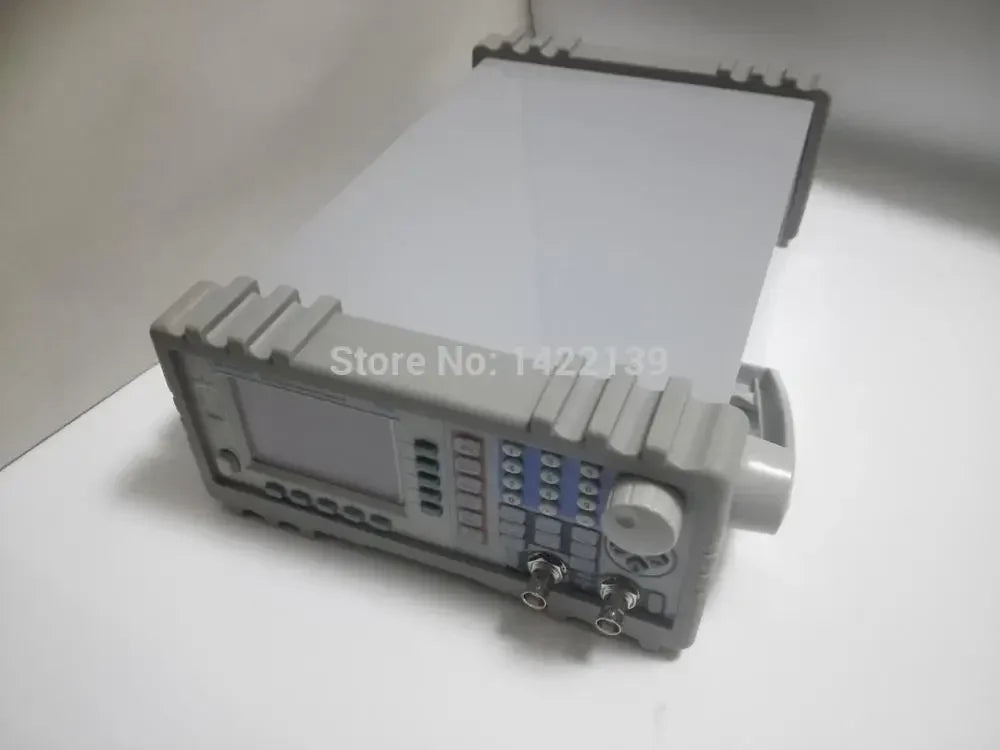

  • ATF20B+ ベンチ型任意波形発生器 斜めプロダクトビュー
1 5

FMF

FMF ATF20B+ 20MHz デュアルチャンネルDDSファンクションジェネレーター

$295.96 USD
$0.00 USD $295.96 USD
セール 売り切れ
税込。 配送料はチェックアウト時に計算されます。

Accepted secure payment methods

Mastercard Visa American Express PayPal Discover JCB Bank Transfer

ATF20B+ 20MHz デュアルチャンネルDDSファンクションジェネレータ

ATF20B+は、電子機器テスト、波形シミュレーション、修理作業、回路デバッグ向けのベンチ用DDSファンクションジェネレータです。1台で2つの独立した出力チャンネルを備えています。チャンネルAは20MHzまでの正弦波出力と100MSa/sのサンプリングをサポートし、チャンネルBは低周波波形、位相設定、バースト動作、変調テスト用の第2出力を提供します。

20MHzシグナルジェネレータ、DDSファンクションジェネレータ、または任意波形ジェネレータを比較検討されているバイヤーの皆様に、本モデルは、単一の固定信号源ではなく、調整可能な正弦波、方形波、ランプ波、パルス波、ノイズ、任意波形を微細な周波数設定で必要とするベンチワークに最適です。

主な特長

  • 2つの独立した出力チャンネルを備えたダイレクトデジタルシンセシス（DDS）設計。
  • チャンネルA：20MHzまでの正弦波出力、100MSa/sのサンプルレート、1024-pointの波形長、8-bitの垂直分解能。
  • チャンネルB：32種類の標準波形と8グループの任意波形に対応、12.5MSa/sのサンプルレート、1024-pointの波形長。
  • 規定範囲全体で1µHzの周波数分解能により、精密な周波数調整が可能。
  • 正弦波、方形波、三角波/ランプ波、パルス波、ノイズ、任意波形オプションを含む32種類の内蔵波形。
  • 信号動作テストのためのFM、FSK、ASK、PSK変調機能。
  • 動的信号チェックのための周波数スイープ、振幅スイープ、バースト出力機能。
  • カウンタ機能により、周波数、周期、RMS振幅、またはピークツーピーク振幅を測定。
  • TTL出力はTTL/CMOS互換信号作業に対応。
  • RS232インターフェース、3.5-inch TFT LCDディスプレイ、テンキー、方向キー、ロータリーノブをベンチ操作に装備。
  • 過電圧、過電流、出力短絡、逆電圧保護機能を内蔵。
  • 背面の電圧セレクタはAC110VまたはAC220V入力に対応。機器の電源投入前に正しい設定を選択してください。

仕様

モデル ATF20B+
出力チャンネル チャンネルAおよびチャンネルB、独立出力
チャンネルA波形 正弦波、方形波、三角波、パルス波など32種類の波形タイプと8グループの任意波形
チャンネルAサンプルレート 100MSa/s
チャンネルA波形長 1024ポイント
チャンネルA垂直分解能 8ビット
チャンネルA周波数範囲 1µHz～最大正弦波周波数、1µHz～5MHz（方形波）、1µHz～1MHz（その他の波形）
チャンネルA周波数確度 ±（5×10-5）
チャンネルA振幅 2mVpp～20Vpp（1µHz～10MHz）、2mVpp～15Vpp（10MHz～15MHz）、2mVpp～8Vpp（15MHz～20MHz）、ハイインピーダンス
チャンネルA出力インピーダンス 50オーム
チャンネルAオフセット範囲 ±10V、ハイインピーダンス、減衰0dB
スイープ機能 周波数スイープまたは振幅スイープ、10ms～900s、アップ/ダウン/アップダウン/シングルモード
変調機能 FM、FSK、ASK、PSK、PSKホップ位相0°～360°、最大分解能1°
バースト機能 1～65000サイクル、内部/外部/シングルモード
チャンネルB波形 32種類の波形タイプと8グループの任意波形
チャンネルBサンプルレート 12.5MSa/s
チャンネルB周波数範囲 1µHz～1MHz（正弦波）、1µHz～100kHz（その他の波形）
チャンネルB振幅 50mVpp～20Vpp、ハイインピーダンス
TTL出力 方形波立ち上がり/立ち下がり時間≤20ns、10mHz～1MHz、TTL/CMOS互換、Lowレベル<0.3V、Highレベル>4V
ディスプレイ 3.5-inch TFT LCD
インターフェース RS232
電源入力 背面電圧選択スイッチによりAC110VまたはAC220V、50Hz、消費電力<45VA
動作環境 0°C～40°C、相対湿度<80%
プラグオプション USまたはEUプラグオプション
商品サイズ 24×11×37.5cm
商品重量 3.63kg
パッケージサイズ 40×29×18cm
パッケージ重量 4.68kg

代表的なベンチ用途

  • 電子機器ベンチテスト用の再現性のある正弦波、方形波、ランプ波、パルス波、ノイズ、または任意波形の生成。
  • 周波数変化、振幅変化、バースト出力、変調動作に対する回路の応答確認。
  • 関連波形、変調源、または個別信号出力が必要なテストセットアップでの2チャンネル使用。
  • カウンタ機能による外部信号の周波数、周期、RMS振幅、またはピークツーピーク振幅の測定。

パッケージ内容

  • 1×ファンクションジェネレータ
  • 1×Q9テストケーブル
  • 1×Q9 BNCクリップテストリード
  • 1×RS232ケーブル
  • 1×電源コード
  • 1×CD

選定上の注意

  • スイープ、バースト、変調、任意波形、TTL出力、RS232機能を備えた20MHzデュアルチャンネルDDSファンクションジェネレータが必要な場合に本製品をご使用ください。
  • チャンネルAとチャンネルBの出力制限は同一ではありません。チャンネルAは20MHz、100MSa/sチャンネルであり、チャンネルBはより低い周波数およびサンプルレート範囲です。
  • ご使用前に、背面のAC110V/AC220Vセレクタとプラグオプションがお使いの電源に適合していることをご確認ください。

FAQ

ATF20B+はデュアルチャンネルシグナルジェネレータですか？

はい。本器はチャンネルAとチャンネルBの出力を備え、製品データではこれらを独立した出力チャンネルとして記載しています。

最大出力周波数はいくつですか？

チャンネルAは20MHzまでの正弦波出力をサポートします。方形波やその他の波形タイプは最大周波数範囲が低くなりますので、必要なテスト信号に応じて波形を選択してください。

任意波形に対応していますか？

はい。製品データには32種類の標準波形タイプと8グループの任意波形が記載されています。

変調機能とスイープ機能は含まれていますか？

はい。FM、FSK、ASK、PSK、周波数スイープ、振幅スイープ、バースト機能に対応しています。

RS232経由で接続できますか？

はい。製品仕様およびパッケージリストにRS232インターフェース/ケーブル情報が含まれています。
