Bahnlaufregler-Set EPC-A12, PD-204L150T Aktor 150 mm, für Verpackungsfolie | FMFPAX

EPC-A12 Bahnführungs-Regler-Kit zur Positionskorrektur von Bahnen, Rollen und Bändern in der Industrie. Dieses Angebot ist ein Ein-Sensor-Kit: ein Regler EPC-A12, ein ausgewählter Sensortyp und ein Servo-Aktor PD-204L150T. Der Regler lässt sich in verschiedenen Korrekturkonfigurationen einsetzen, doch die Arbeitsweise hängt vom passenden Sensorsignal, der Anzahl der Sensoren, der Anordnung von Aktor oder Führungsrahmen sowie den Reglereinstellungen ab.

Kit-Konfiguration und Modusauswahl

• Dieses Produkt-Kit: ein Sensor ist enthalten. Wählen Sie entweder den Ultraschall-Sensortyp oder den photoelektrischen Sensortyp.
• Einseitige Kanten- oder Linienkorrektur: eine Ein-Sensor-Konfiguration wird üblicherweise für die einseitige Kantenführung oder Linienführung verwendet.
• Mitten- oder Serpentinenkorrektur: hierfür sind in der Regel zwei Sensoren desselben Typs erforderlich, dazu der passende Aktor oder Mittenführungsrahmen und zwei Sensorhalterungen.
• Der Sensortyp muss im Regler ausgewählt werden: das Reglermenü bietet die Auswahl zwischen Ultraschall, photoelektrisch und optionalem HCCD-Detektor. Dieses Angebot umfasst nur die Varianten Ultraschall oder photoelektrisch.
• EPC/LPC/CPC/SPC sind keine reinen Sensorfunktionen: sie entstehen als Korrekturmodi aus dem Zusammenspiel von Regler, Sensoreingang, mechanischer Installation und Einrichtung.

Korrekturmodi

Auswahl des Sensortyps

Technische Daten von Regler und Aktor

• Reglerversorgung: DC24 V bis DC45 V, Standard 24 V.
• Sensorversorgung: DC12 V, max. 350 mA.
• Analogeingang: 3 Kanäle, 0-5 V, 20 K Impedanz, 12-Bit-ADC.
• Schalteingang: 3 NPN-Eingänge.
• Korrektur-Reaktionszeit: 0.5 ms.
• Unterstützte Detektorauswahl: Ultraschall, photoelektrisch und optional HCCD.

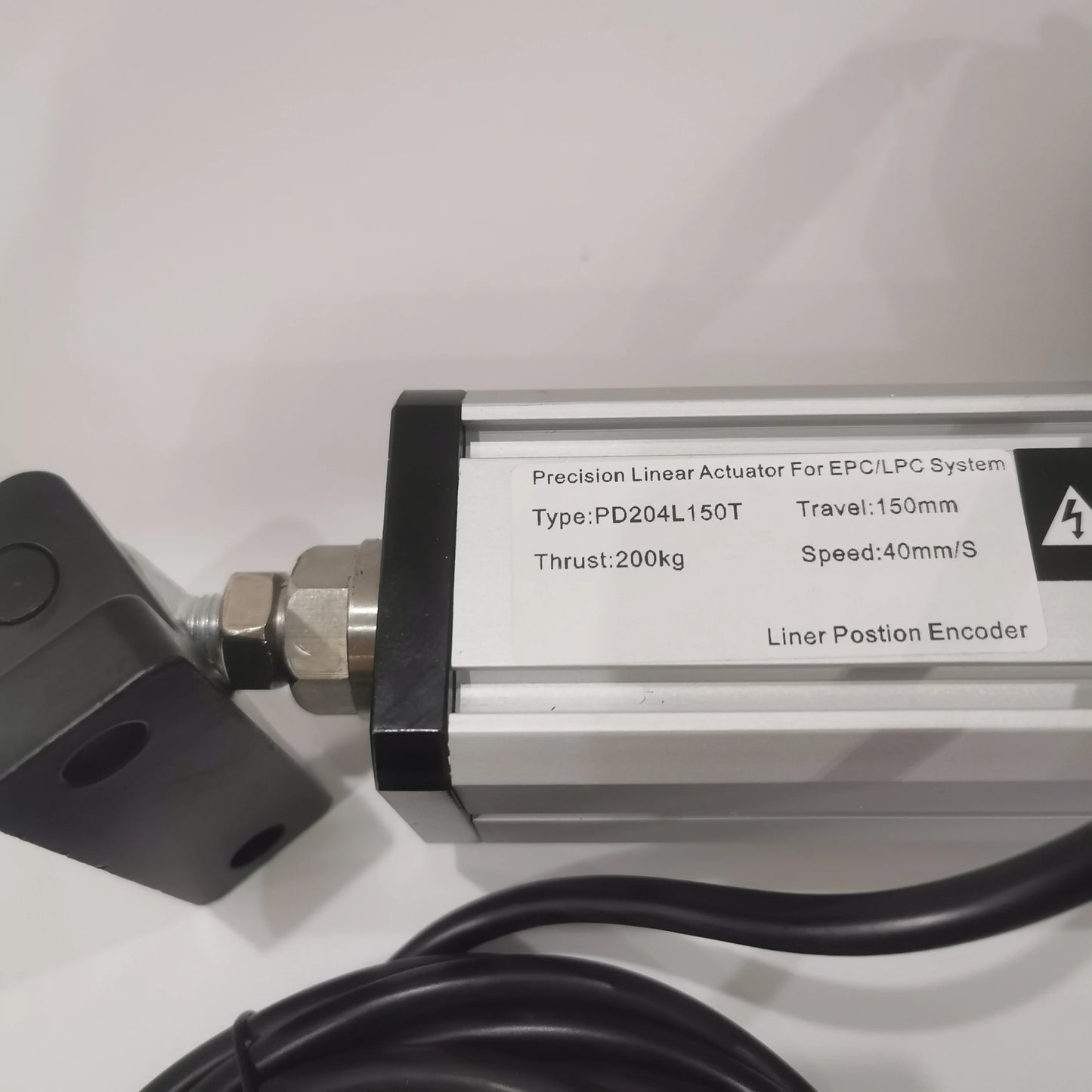

• PD-204L150 Aktorbaureihe: 150 mm Hub, 2 kN Schubklasse, max. Antriebsgeschwindigkeit 40 mm/s, +/-75 mm Verfahrweg-Referenz.
• Servo-Aktor-Ausführung: bürstenloser Gleichstrom-Servomotor mit Präzisions-Kugelgewindetrieb und encoderbasierter Positionsberechnung.

Lieferumfang

• 1 x EPC-A12 Bahnführungs-Regler.

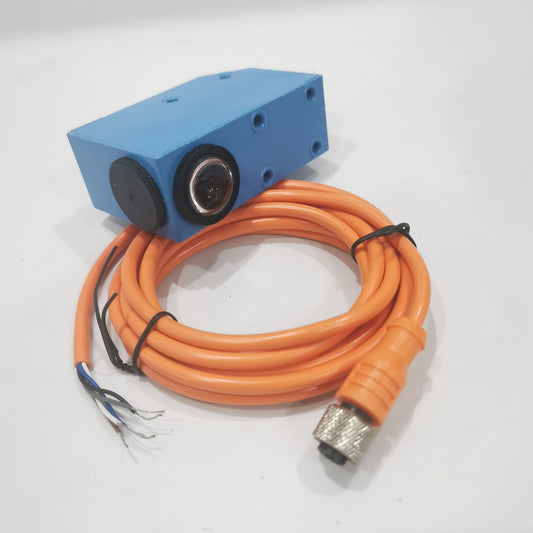

• 1 x ausgewählter Sensortyp: Ultraschalltyp oder photoelektrischer Typ.
• 1 x PD-204L150T Servo-Aktor.
• Sensorhalterung, Netzteil und Anschlusskabel gemäß Lieferumfang des Kits.

Wichtig: dieses Standardangebot ist kein Zwei-Sensor-Paket für CPC/SPC. Wenn Ihr Projekt Mittenführung, Serpentinenkorrektur, HCCD-Verfolgung oder eine Ausführung mit Führungsrahmen erfordert, bestätigen Sie vor der Bestellung die erforderliche Sensoranzahl und die mechanische Anordnung.

Anwendungen

• Bahnführungsanwendungen für Folie, Papier, Metallfolie, Etiketten, Druck und Weiterverarbeitung.
• Beutelmaschinen, Schneidemaschinen, Trennanlagen, Wickler und Roll-zu-Roll-Anlagen.
• Industrielle Kantenführung, bei der die Materialkante oder Linienposition während der Bahnbewegung korrigiert werden muss.

FAQ

Lassen sich mit einem Ultraschall- oder photoelektrischen Sensor EPC, LPC, CPC und SPC realisieren?

Nein. EPC, LPC, CPC und SPC sind reglerbasierte Korrekturmodi. Ein einzelner Sensor wird üblicherweise für die einseitige Kanten- oder Linienführung verwendet. CPC und SPC erfordern in der Regel zwei Sensoren desselben Typs und die passende mechanische Konfiguration.

Welchen Sensor sollte ich für transparente Folie wählen?

Wählen Sie Ultraschall, wenn die Bahn nicht atmungsaktiv ist und die Transparenz die photoelektrische Erfassung erschwert. Die Ultraschallerfassung wird von der Transparenz nicht beeinflusst, ist jedoch für atmungsaktive Materialien wie Stoff oder Vlies nicht zu empfehlen.

Wann sollte ich photoelektrisch wählen?

Wählen Sie photoelektrisch, wenn die Materialkante durch photoelektrische Durchstrahlungserfassung zuverlässig erkannt werden kann, insbesondere bei opaken oder stabilen Materialien. Die photoelektrische Erfassung muss kalibriert werden, da Farbe, Transparenz und Reflexionsvermögen das Signal verändern können.

Kann dieses Kit Mittenführung oder Serpentinenkorrektur durchführen?

Der Regler unterstützt diese Korrekturkonfigurationen, doch das Standard-Ein-Sensor-Angebot ist nicht das vollständige CPC- oder SPC-Paket. Für Mittenführung oder Serpentinenkorrektur fragen Sie die Zwei-Sensor-Konfiguration an und bestätigen Sie die Anordnung von Führungsrahmen oder Aktor.

Welche Informationen sollte ich vor der Bestellung senden?

Senden Sie Ihren Materialtyp, Angaben zu Transparenz oder Atmungsaktivität, die Bahnbreite, den erforderlichen Korrekturmodus, die Maschinengeschwindigkeit, den erforderlichen Aktorhub und die Angabe, ob Sie Kanten-, Linien-, Mitten- oder Serpentinenkorrektur benötigen.
