EPC-A12 Bahnlaufregelsystem | EPC/LPC Kantenpositionsregler mit CCD-Sensor & PD403L150T 400kg Servoaktuator
EPC-A12 Bahnlaufregelsystem | EPC/LPC Kantenpositionsregler mit CCD-Sensor & PD403L150T 400kg Servoaktuator
Verfügbarkeit für Abholungen konnte nicht geladen werden
EPC-A12 Bahnlaufregelsystem | EPC/LPC Kantenpositionsregler mit CCD-Sensor & PD403L150T 400kg Servoaktuator

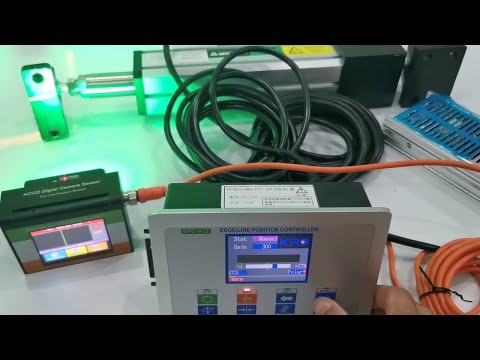

Packliste – EPC-A12 Bahnlaufregelsystem
EPC-A12 Kantenpositionsregler – 1 Set
CCD Kantensensor – 1 Stk.
-
PD403L150T Servoaktuator – 1 Set
Hub: 150 mm
Tragfähigkeit: 400 kg
4.Netzteil (AC100-240V), Kabel, Halterung
EPC-A12 Kanten-/Linienpositionsregler
Vielen Dank für die Verwendung des EPC-A12 Servo-Korrektursystems! Das System kann verschiedene Arten von Richtsensoren anschließen.
Und treibt, unterstützt EPC und Seiten-LPC mit Linie, CPC-Paar, SPC-Fehlausrichtung (Serpentinen) und andere Korrekturmethoden an.
Verwenden Sie den großen Farb-Touchscreen als Mensch-Maschine-Schnittstelle. Es ist einfach zu bedienen, schön und großzügig,
mit einem Einrichtungsassistenten und Online-Hilfesystem. Es verfügt über eine stabile und präzise Servo-Bahn, sodass Sie die Grundeinstellungen leicht abschließen können.
Funktionsmerkmale
Motor mit Hochleistungs-Vektorantrieb, schnelle Geschwindigkeitsreaktion, unterstützt direkte Drehmomentregelung, Beschleunigungs- und Verzögerungsgeschwindigkeitsbegrenzung.
Hochgeschwindigkeits-CPU-Betrieb, unterstützt EPC- und Kanten-LPC-Linie, CPC-Ausrichtung, SPC-Fehlausrichtung (Schlange) und andere Korrekturmethoden.
Unterstützt Ultraschallsensoren, photoelektrische Sensoren und CCD-Sensoren.
Unterstützt photoelektrische Sensoren, ohne Vorverarbeitung, automatische Umschaltung in den Betrieb.
Integrierter Einrichtungsassistent und Hilfesystem, jede Betriebsseite verfügt über eine Hilfetaste, um verwandte Informationen anzuzeigen.
Der Treiber verfügt über einen Encoder und ein lineares Absolutwert-Positionsrückmeldegerät, das an den mechanischen Hub anpassbar ist, keinen Endschalter benötigt und die Position des Aktuators in Echtzeit bekannt ist. Der Propeller verwendet einen Servomotor zum Antrieb einer Kugelumlaufspindel mit hoher Genauigkeit, geringem Geräusch und wartungsfrei.
Mit 3 Hochgeschwindigkeits-Analogeingängen können zwei analoge Sensoren und ein externer analoger Steuerbefehl (z. B. Feinabstimmungsposition, Schlangenbewegung, usw.) angeschlossen werden.
Der Schaltereingang mit 3 photoelektrischen Isolationen kann verschiedene Funktionen individuell einstellen.
Mehrere Software- und Hardwareschutzmaßnahmen sind stabil und zuverlässig und weisen eine starke Störfestigkeit auf. Es gibt verschiedene Notfalllösungen bei Komponentenversagen.
Flexible Installation.
Technische Spezifikation
Artikel |
Spezifikation |
Versorgungsspannung |
DC24V – 45V, Standard 24V |
Motorantriebsleistung |
AC24V – 45V, 10A Max |
Encoder-Versorgungsspannung |
DC15V, 200mA Max |
Analogeingang |
3 Kanäle 0 – 5V, Impedanz 20K |
Sensor-Versorgungsspannung |
DC12V, 350mA Max |
Korrektur-Reaktionszeit |
0,5ms |
Analogeingangsauflösung |
12 Bit ADC |
Schalteingang |
3 Wege NPN |
Korrekturmethode |
3 Wege NPN unilateral / Richt-, Ausrichtungs-, Schlangenkorrektur. |
Unterstützte Sensortypen |
Ultraschallsensor, photoelektrischer Sensor, CCD-Sensoren. |
Antriebsgeschwindigkeit |
1mm/s – 75mm/s |
Antriebsschub |
100KgF – 1500KgF, wählbar |
ESD-Schutz |
IEC1000-4-2, ±15kV (Luft), ±8kV (Kontakt) |
Bildschirmanzeige |
2,8 Zoll 260 Tausend Farben oder 4,3 Zoll 260 Tausend Farben Touchscreen |
Schutzart |
TT IP53 |
CCD-Sensor Einführung
Der HCCD-Sensor ist eine farbige Linearkamera, die Materialkanten, Kontrastkanten, Linien, Muster usw. verfolgen kann. Da die zu verfolgenden Materialien unterschiedlich sind, müssen wir dem Sensor das zu verfolgende Ziel mitteilen, was eine Kalibrierung des zu verfolgenden Ziels erfordert.
Merkmale des CCD-Sensors
Die gedruckte Markierungslinie oder Kante auf der Spule kann verfolgt werden;
Einfache Bedienung, "Ein-Tasten"-Kalibrierung, der optimierte Identifikationsalgorithmus kann die Arbeitsparameter automatisch erkennen, ohne manuelle Einstellung;
Hohe Präzision und großer Erfassungsbereich, wodurch das Verlieren des Ziels oder das ungleichmäßige Korrigieren der Abweichung effektiv vermieden werden kann, wenn Druckstörungen neben der gedruckten Markierung auftreten;
Es hat eine starke Störfestigkeit gegenüber Umgebungslicht und kann zuverlässig verfolgt werden, egal ob es sich um die Druckmarkierung auf Zigarettenpackpapier oder die hochreflektierende Laserfoliendruckmarkierung handelt;
Hohe Ansprechgeschwindigkeit und kann zuverlässig bei einer Geschwindigkeit von 600m / min arbeiten.
Installation des CCD-Sensors
PD403L150T Servoaktuator
Technische Daten
Artikel |
Spezifikation |
Produktname |
Präzisions-Linearaktuator |
Anwendung |
EPC / LPC Bahnlaufregelsystem |
Modell |
PD403L150T |
Verfahrweg |
150 mm |
Schubkraft |
400 kg |
Lineare Geschwindigkeit |
30 mm/s |
Positionsrückmeldung |
Linearer Positionsgeber |
