Sensor ultrasónico de guiado de banda US-400S para detección de bordes EPC

Name: Sensor ultrasónico de guiado de banda US-400S para detección de bordes EPC
Brand: FMF
SKU: FMF-US-400S-43641
Price: 70.73 USD
Availability: InStock

$70.73 USD

~~$0.00 USD~~ $70.73 USD

Oferta Agotado

Impuestos incluidos. Los gastos de envío se calculan en la pantalla de pago.

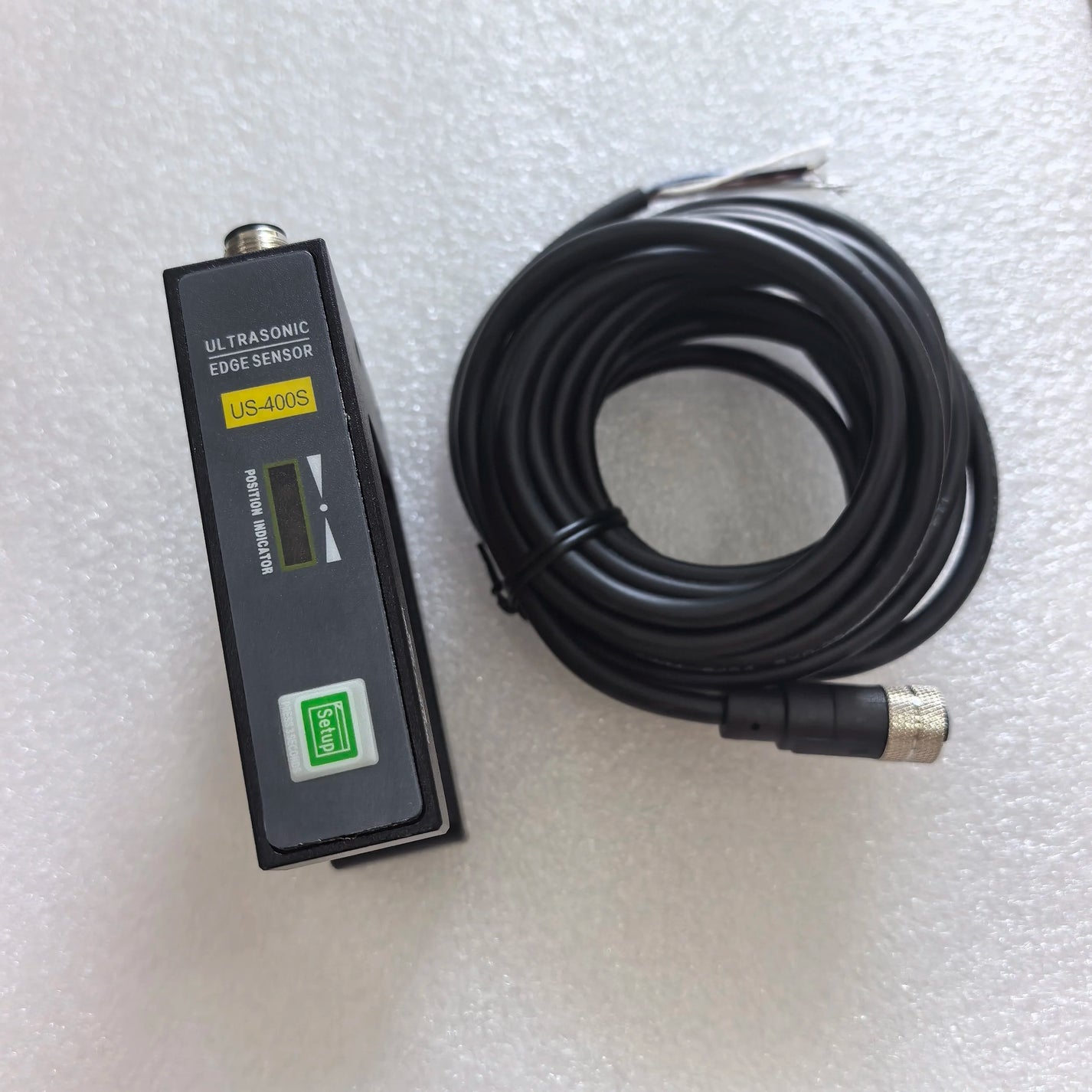

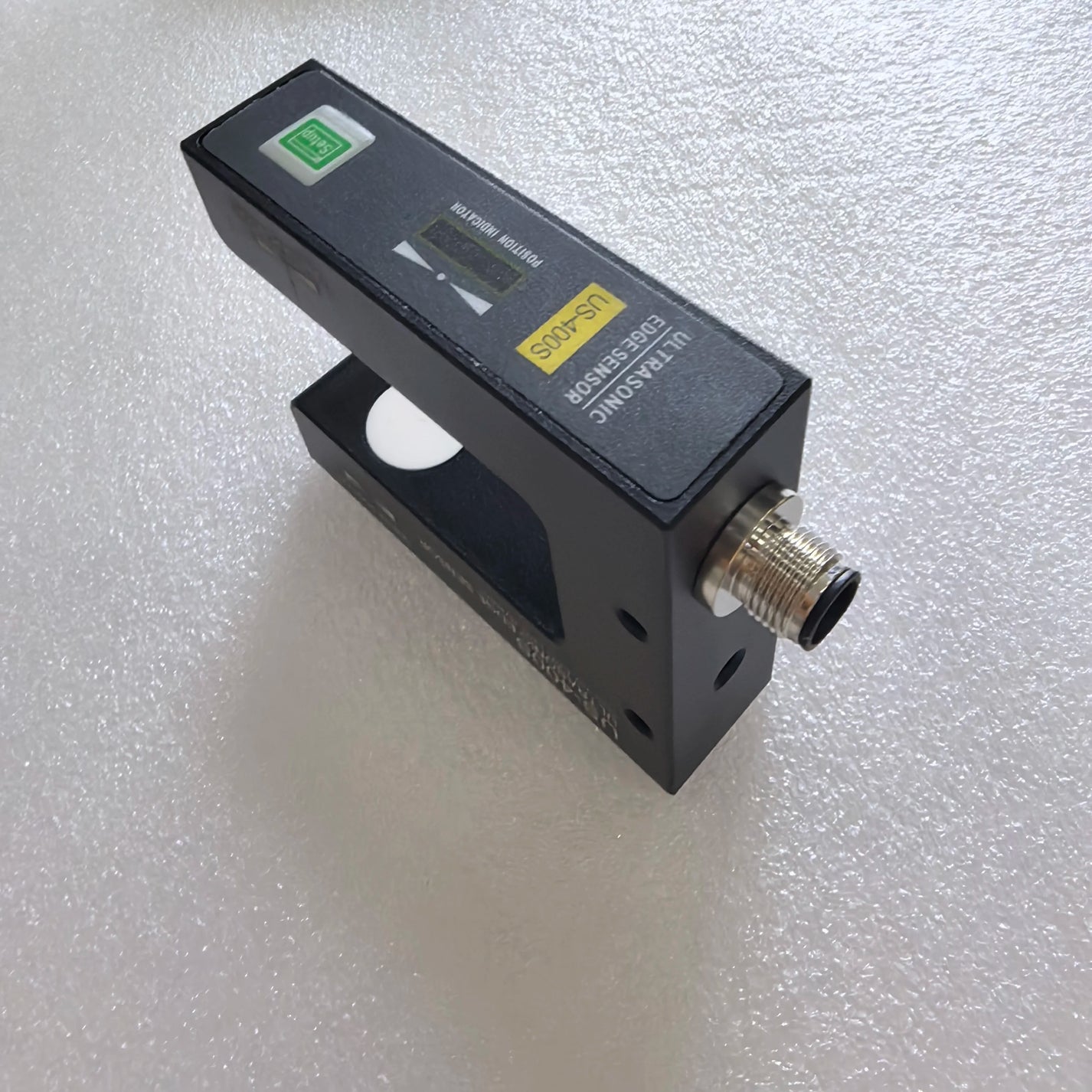

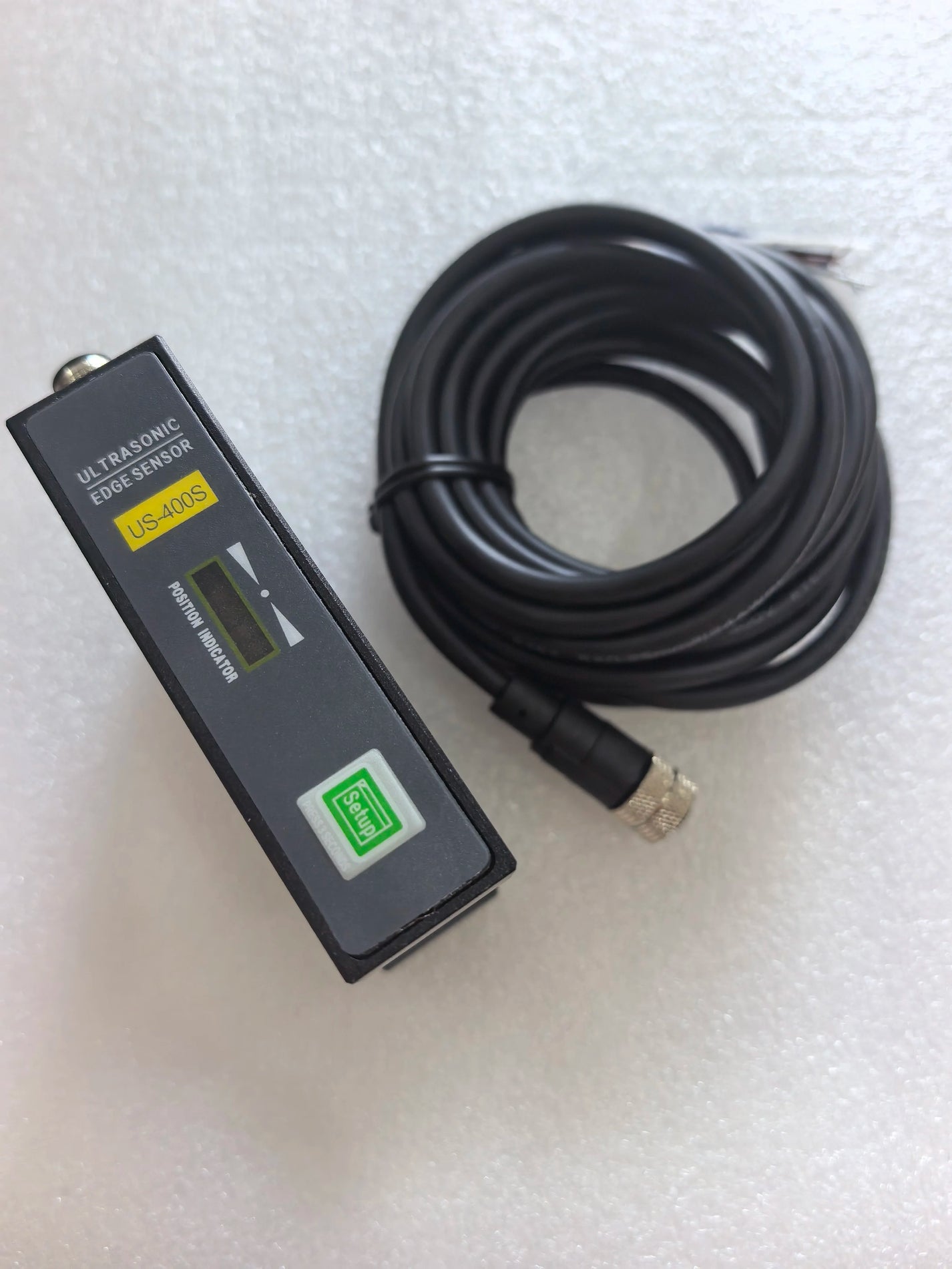

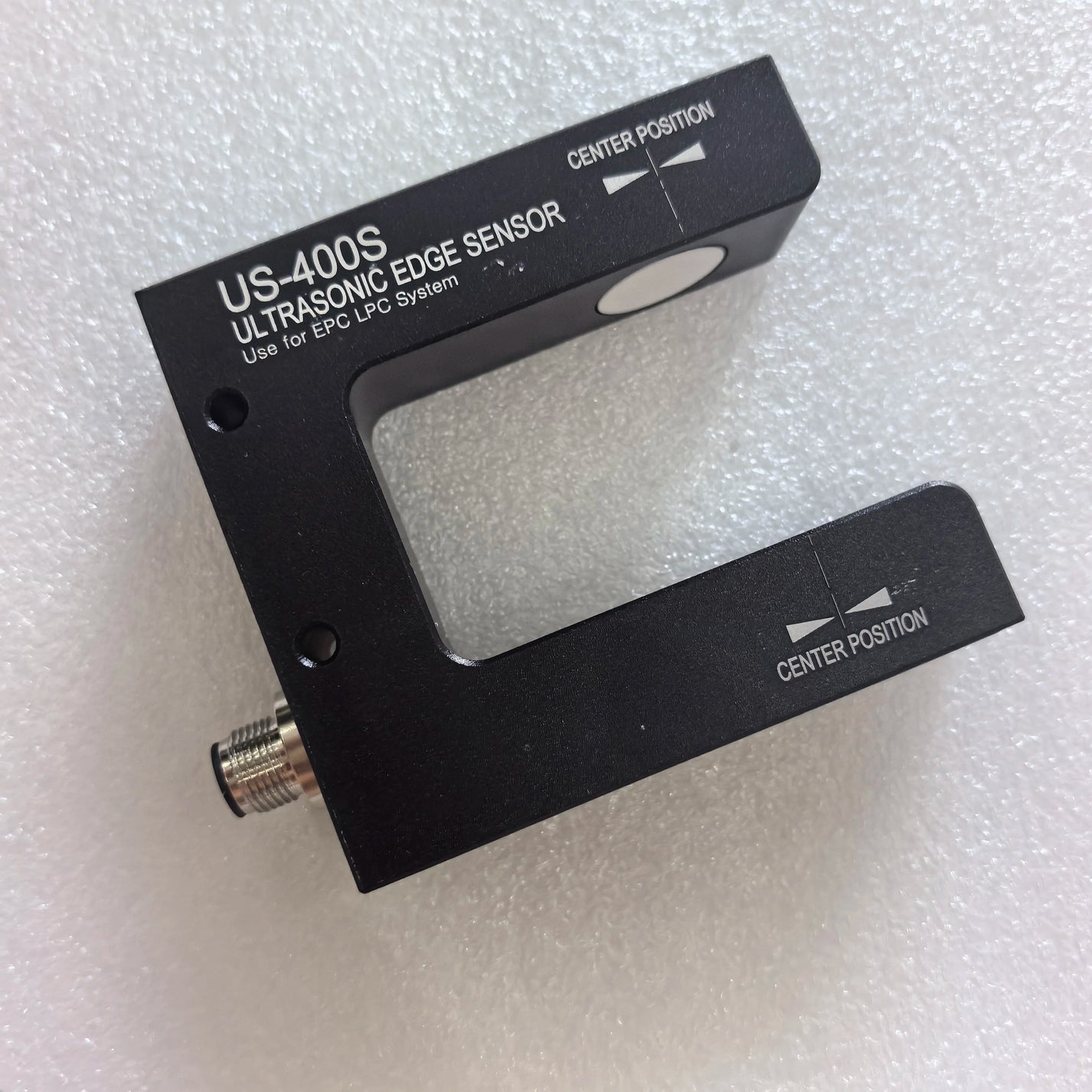

Sensor ultrasónico de guía de banda tipo ranura US-400S

El US-400S es un sensor ultrasónico tipo ranura para sistemas de guiado de banda EPC. Utiliza la detección ultrasónica por haz pasante para identificar la posición del borde de los materiales alimentados en rollo y enviar señales de corrección al controlador de guiado de banda.

Detalles clave

Modelo	US-400S
Tipo de sensor	Sensor ultrasónico de guiado de banda tipo ranura
Método de seguimiento	Seguimiento de borde opuesto
Uso	Detección de bordes para sistemas de guiado de banda EPC
Entrada de energía	12 VCC
Señal de salida	Salida analógica de 0-5 V y salida de conmutación NPN de doble canal
Rango de detección	6 mm, +/-3,0 mm
Precisión de detección	+/-0,05 mm
Método de detección	Detección ultrasónica opuesta por haz pasante de 200 K

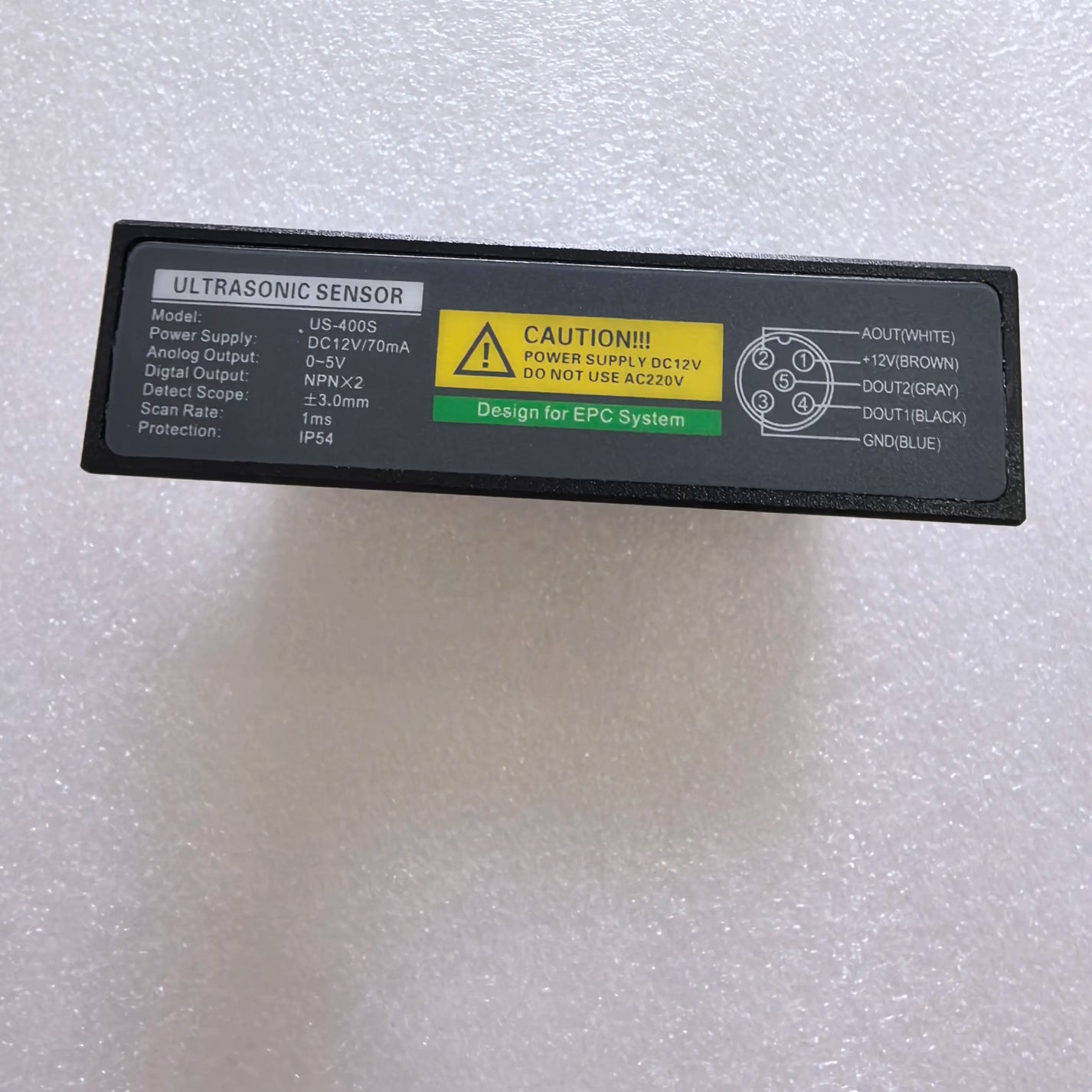

Referencia de cableado	Marrón +12 V, azul GND, blanco 0-5 VCC, negro NPN1, gris NPN2
Referencia de SKU	FMF-US-400S-43641

Idoneidad del material

Adecuado para materiales en rollo herméticos como películas transparentes y papel.
No apto para materiales transpirables como lona o tela no tejida.
Útil cuando los sensores fotoeléctricos se ven afectados por el comportamiento del material transparente.
No se requiere ajuste de calibración manual de rutina durante el uso normal después de la configuración.

Notas de funcionamiento

El sensor admite una salida analógica y dos salidas de conmutación.
Hay tres opciones de estado disponibles para diferentes requisitos de precisión: 0,5 mm, 1,0 mm y 2,0 mm.

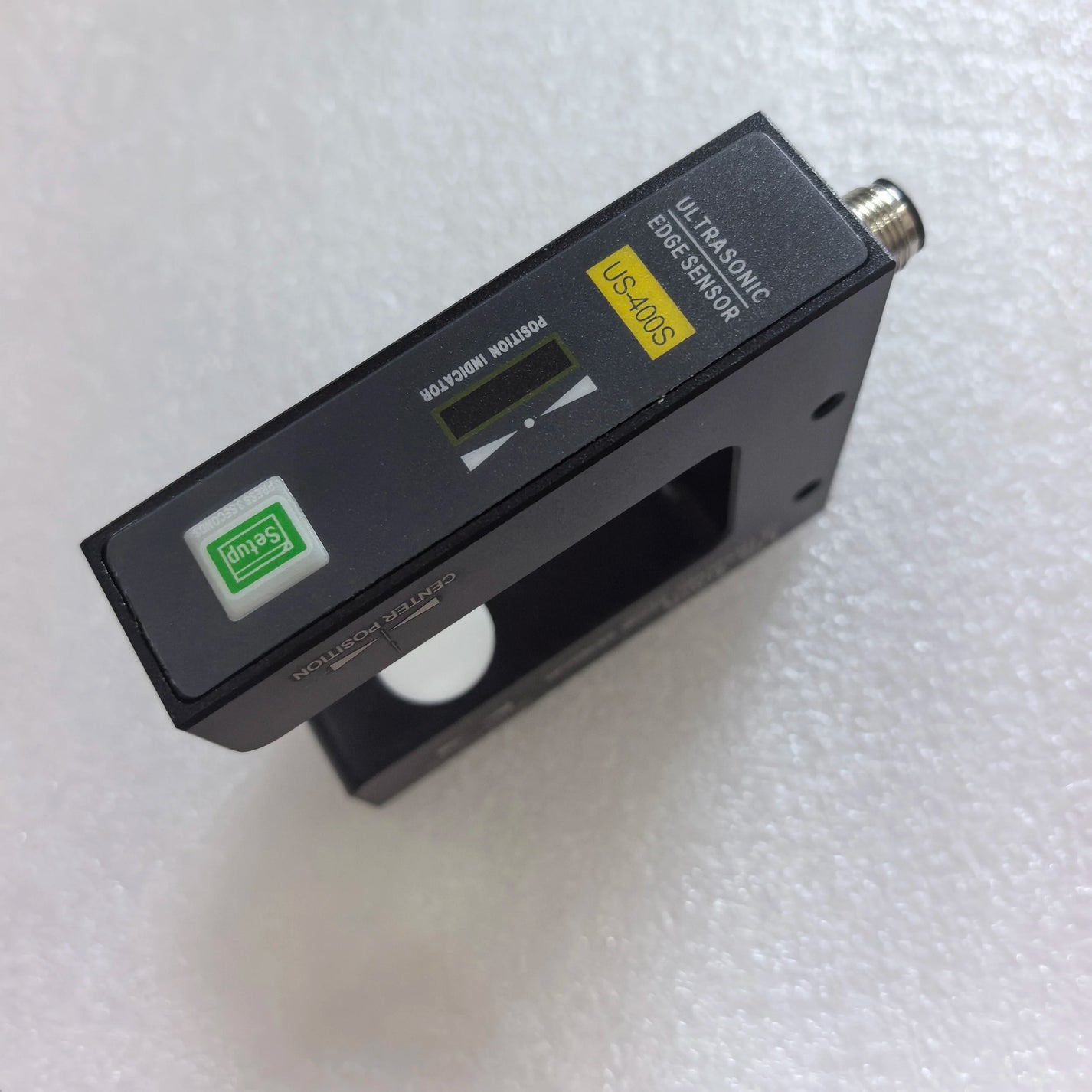

Utilice la tecla SET para seleccionar el estado requerido y luego guarde la configuración después de la calibración.

Preguntas frecuentes

¿Para qué se utiliza el US-400S?

Detecta la posición del borde del material en un sistema de guiado de banda EPC para que el controlador pueda corregir la alineación de la banda.

¿Por qué utilizar un sensor de borde ultrasónico en lugar de un sensor fotoeléctrico?

Para materiales herméticos transparentes, la detección de borde ultrasónica se ve menos afectada por la transparencia del material que un sensor fotoeléctrico.

¿Se puede utilizar con tela no tejida?

No. La información del producto indica que los materiales transpirables como lona y tela no tejida no son aplicables.

¿Qué debo confirmar antes de realizar el pedido?

Confirme que su controlador acepte alimentación de 12 VCC, salida analógica de 0-5 V y las salidas de conmutación NPN indicadas, y verifique la posición de montaje del sensor en relación con su sistema actual de guiado de banda.

US-400S ultrasonic web guide sensor outline dimensions
